- 产品名称: ZHAS ZHBS轻小型气动薄膜角形调节阀
- 产品介绍:
体积小，重量轻。阀芯采用顶端导向结构；阀体内结构简单、无死角；因此，可以避免介质的结焦、粘结、堵塞等现象，有一定的自清洗能力。本产品适用于调节高粘度，含有悬浮物的介质。
ZHAS ZHBS轻小型气动薄膜角形调节阀产品简介：
由ZHA/BS型气动薄膜多弹簧执行机构和角形阀组成。体积小，重量轻。阀芯采用顶端导向结构；阀体内结构简单、无死角；因此，可以避免介质的结焦、粘结、堵塞等现象，有一定的自清洗能力。本产品适用于调节高粘度，含有悬浮物的介质。
设计特点：
该阀为角形、单座、上导向结构型式。其流路简单阻力小，适用于高粘度、含有悬浮物和颗粒状物质流体的调节。阀内只有一个阀座，具有泄漏量小的优点。但不平衡力较大，随着公称通径的增大，阀的不平衡力亦增大，因而当阀的工作压差较高、公称通径较大时应配带阀门定位器。执行机构为多弹簧式、体积小、重量轻、推杆与阀杆连接采用开缝螺母，便于装拆和维修。
ZHAS ZHBS轻小型气动薄膜角形调节阀产品工作原理：
当气动信号压力输入执行机构的膜室后，此压力作用在膜片上产生推力，该力压缩弹簧，并使推杆移动而带动阀杆使阀芯上、下动作，改变阀芯与阀座间的节流面积，从而达到调节介质流量之目的。当膜室推动与弹簧被压缩后产生的反力相平衡时，使阀芯稳定在某个行程上，阀芯行程的改变与输入信号压力的变化成比例关系。
产品性能参数：公称通径DN(mm)
额定流量系数KV
固有流量特性
执行机构型号
膜片有效面积(㎝2)
额定行程(mm)
弹簧压力范围(KPａ)
外形尺寸(mm)
ΦA
L
H2
H1
热片
常温
10
1.6
直线；百分比
350
10
20－100
285
100
248
273
20
12
2.5
40－200
15
4
80－240
20
6.3
25
10
ZH(A/B)－22
350
16
115
270
273
32
16
130
287
40
25
ZH(A/B)－23
350
25
130
300
300
50
40
150
328
65
63
170
384
80
100
ZH(A/B)－34
560
40
360
190
406
390
100
160
215
441
125
250
ZH(A/B)－45
900
60
250
512
150
400
470
275
552
523
200
630
325
634

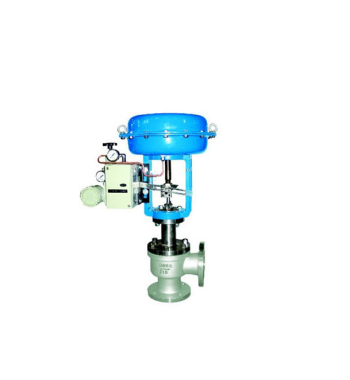

ZHAS ZHBS轻小型气动薄膜角形调节阀产品外形：
