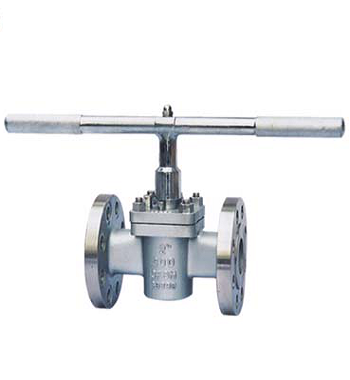

  • 产品名称:    美标旋塞阀
  • 产品介绍:
    上海昊沃阀门是专业生产美标旋塞阀的厂家。
  • 美标旋塞阀主要技术参数:

    公称压力(LB)

    壳体试验压力(MPa)

    密封试验压力(MPa)

    适用温度(℃)

    使用介质

    150

    3.0

    2.2

    ≤180℃

    水,蒸气,油品等

    300

    7.5

    5.5

    600

    15.0

    11.0

    900

    22.5

    16.5

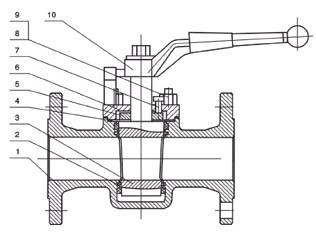

    美标旋塞阀主要零部件材料

    序号NO.

    名称

    材质

    1

    阀体

    ASTM A216 WCB ASTM A217-WC1,WC6,WC9,C5 ASTM A351-CF8,CF8M,CF3,CF3M

    2

    卡套

    PTFE

    3

    塞子

    ASTM A182-Gr.F6a ASTM A182-F22 ASTM A182-F304,F316,F321,F304L,F316

    4

    垫片

    柔性石墨+不锈钢Flexible graphite+stainless steel、PTFE

    5

    调整垫

    ASTM A182-Gr.F6a ASTM A182-F22 ASTM A182-F304,F316,F321,F304L,F316

    6

    阀盖

    ASTM A216 WCB ASTM A217-WC1,WC6,WC9,C5 ASTM A351-CF8,CF8M,CF3,CF3M

    7

    调整螺栓

    ASTM A193-B7,A320-B8,A193-B8M

    8

    六角螺母

    ASTM A194-2H,A194-8,A194-8M

    9

    螺栓

    ASTM A193-B7,A320-B8,A913-B8M

    10

    手柄

    ASTM A105-WCB


    美标旋塞阀主要连接尺寸

    型号

    X43-150LB

    压力等级

    150LB

    口径

    mm

    15

    20

    25

    32

    40

    50

    65

    80

    100

    125

    150

    200

    250

    300

    350

    in

    1/2

    3/4

    1

    1 1 /4

    1 1 /2

    2

    2 1 /2

    3

    4

    5

    6

    8

    10

    12

    14

    L

    108

    117

    127

    140

    165

    178

    190

    203

    229

    254

    267

    292

    330

    356

    381

    H

    110

    115

    115

    135

    140

    150

    165

    180

    380

    460

    520

    580

    620

    680

    760

    W

    175

    175

    175

    220

    280

    305

    350

    405

    300

    300

    320

    320

    350

    380

    450

    重量(kg)

    8.5

    9.5

    10.5

    12

    14

    18

    22

    26

    40

    60

    70

    130

    219

    381

    570

     :四寸及以上为蜗轮操作4"

    型号

    X43-300LB

    压力等级

    300LB

    口径

    mm

    15

    20

    25

    32

    40

    50

    65

    80

    100

    125

    150

    200

    250

    300

    350

    in

    1/2

    3/4

    1

    1 1 /4

    1 1 /2

    2

    2 1 /2

    3

    4

    5

    6

    8

    10

    12

    14

    L

    140

    152

    165

    178

    190

    216

    241

    283

    305

    381

    403

    419

    457

    502

    762

    H

    110

    115

    115

    135

    140

    150

    165

    180

    380

    460

    520

    580

    620

    680

    760

    W

    175

    175

    175

    220

    280

    305

    350

    405

    300

    300

    320

    320

    350

    380

    450

    重量(kg)

    9.5

    10.5

    12

    14

    16

    20

    24

    29

    53

    75

    85

    185

    230

    390

    550

    感谢您访问我们的网站【http://www.shhwv.com 昊沃阀门
    如有任何疑问,您可以致电给我们021-56318396  13917079580(小吕),我们一定会尽心尽力为您提供优质的服务。
    本厂专业提供蝶阀球阀、水利控制阀、止回阀呼吸阀截止阀针型阀过滤器阻火器背压阀柱塞阀旋塞阀、船用阀门塑料阀门等各类阀门

  • 质量推动发展,昊沃为您创造更多价值
    不断提升质量,精益求精,“有口皆碑,品质卓越的质量”是昊沃永恒的主题。
    昊沃严格按照 ISO9001-2000 质量体系认证要求,质量严格把关,责任到人,确保生产、服务、销售的有序运行。
    加强与用户之间的沟通,竭诚为广大客户提供优质产品,至善至美服务,特此我公司做出以下承诺:
    一、产品标准
    产品严格按照中国GB、CB标准、美国 API和 HG标准等标准设计、验收、制造。结构长度按照国家标准,密封面硬度达到国家规定要求。
    二、售前服务
    产品介绍,疑难解答,非标产品设计,技术交流。
    三、售中服务
    1.对特殊或复杂的产品,我公司安排技术人员对用户进行产品使用、调式、维修及故障排除进行培训和指导。
    2.保证及时供货,守信合同,随时保持与客户联系。
    四、售后服务
    一、货到现场后现场安装人员如需进行技术指导安装,技术培训和调试指导服务,卖方负责委派技术人员进行视频培训与指导。如需要到现场培训,由双方协商而定。
    二、质保期为收到货物之日起算12个月,质保期内产品质量按照国家标准实行,
    三、卖方承诺接到买方售后服务电话后尽早给予解决方案,如果需要去现场售后服务的,卖方承诺会指派经验丰富的售后服务人员尽快到达售后服务现场,并承诺在到达现场后立即给予处理直到系统能正常运行。
  • 询 价 指 南:
    询问阀门产品时,必须提供以下资料与参数:
    1) 所需阀门名称
    2) 所需阀门产品在什么行业使用:石油、电力、化工、天然气、空调、消防、市政。
    3) 所需阀门介质(流体)的工作温度(常温、底温、高温、多少温度)
    4) 所需阀门介质的物理、化学性能(腐朽性、易燃易爆性、毒性、物态等)
    5) 所需阀门的密封面要求(金属密封;本体密封W. 软密封、橡胶、四氟)
    6) 所需阀门阀体选用何种材质(铸铁、铸钢、锻钢、不锈钢、黄铜、UPVC塑料、PPR等)
    7) 所需阀门介质的工作压力(6压、1.0Map、1.6Map.等高中压、美标磅级150LB、300LB等)
    8) 所需阀门公称尺寸(规格大小)(几分、几英寸、多少MM)
    9) 所需阀门结构长度(对阀门L有什么要求,现场空间位置是否够用)
    10) 所需阀门与管道的连接形式(螺纹连接、法兰连接、对焊、卡箍、承插、快速接入等)
    11) 所需阀门阀门的操作方式(手动、齿轮传动、蜗杆传动、电动、气动、液动、电液联动等)

    订 货 须 知:

    一、如客户对采购清单上的产品有特殊要求,须在订合同前提供以下说明:
    1) 公称直径、全通径、缩径、管道尺寸
    2) 连接形式
    3) 结构长度
    4) 阀门重量要求
    5) 阀门启闭速度和启闭次数
    6) 实验、检验标准及其他要求
    7) 运用介质及温度、压力范围
    8) 阀门工作环境及保养条件(是否防爆)
    9) 阀门的流通能力和流体阻力系数
    10) 驱动装置能源特性(交流电或直流、电压、空气压力)
    二、如由客户自己提供确定的阀门类型和型号时,客户应给予正确说明:其型号的含义和相关要求,在供需双方理解一致的条件下签订合同。
    三、 本公司可以根据客户特殊要求配置各类驱动装置(在各项技术能达到的情况下)。
