- 产品名称: PZ43手动对夹式刀形闸阀
- 产品介绍:
操作轻便灵活、体积小、通道流畅、流阻小、重量轻、易安装、易拆卸,公称尺寸 DN50~DN800,可在工作压力 0.6MPa~1.6MPa,使用温度 ≤100℃ 情况下正常工作。
PZ43手动对夹式刀形闸阀产品简介:
操作轻便灵活、体积小、通道流畅、流阻小、重量轻、易安装、易拆卸,公称尺寸 DN50~DN800,可在工作压力 0.6MPa~1.6MPa,使用温度 ≤100℃ 情况下正常工作。刀型闸阀其闸板具有剪切功能,可刮除密封面上的粘着物,自动清除杂物。不锈钢闸板可防止腐蚀引起的密封泄漏。
适用于带有悬浮颗粒、纤维材料的纸浆、污水、煤浆、灰渣水泥混合物等介质的管道,靠可以切割纤维材料的刀刃形闸板来切断这些介质。阀体实际上不存在腔室,闸板在侧面导向槽内升降,并由底部的凸耳紧压在阀座上,如需达到较高的介质密封性时,可选用O形密封阀座实现双向密封。按驱动方式分为手动刀型闸阀、气动刀型闸阀、电动刀型闸阀。
产品执行标准:
1. 设计制造 Design and manufacture: JB/T8691-1998
2. 结构长度 structural length: GB/T15188.2-94
3. 法兰连接 Flange connection: GB/T9113.1-2000 JB/T79-94
4. 试验与验收 testing and acceptance: GB/T13927-92
PZ43手动对夹式刀形闸阀设计特点:
1. 超短结构长度,节省材料,可使管路系统整体重量大大减轻。
2. 占用有效空间小,能有效支持管道的强度,可减少管道振动的可能性。
3. 闸板选用奥氏体不锈钢,耐腐性能大大提高,可有效的防止由于闸板腐蚀引起的密封泻漏。
4. 上密封填料采用柔性 PTFE ,密封可靠、操作轻便灵活。 闸板具有闸刀的功能,能有效的闸断介质中各类杂物。
产品零部件材料:体、盖
闸阀
阀杆
密封面
不锈钢、碳钢、灰铸铁
碳钢、不锈钢
不锈钢
橡胶、四氟、不锈钢、硬质合金
产品性能参数:
公称压力(MPa)
壳体试验(MPa)
密封试验(MPa)
工作温度
适用介质
1
1.5
1.1
≤100℃
纸浆、污水、煤浆、灰、渣水混和物
1.6
2.4
1.8

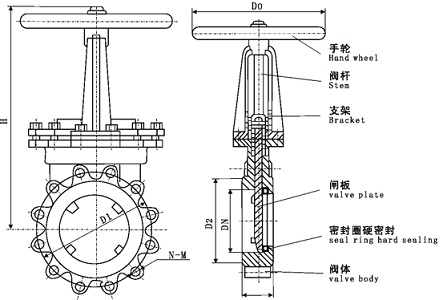

PZ43手动对夹式刀形闸阀产品外形与结构尺寸:
MPa
DN
L
D1
D2
H
N-M
D0
W(Kg)
1
50
48
100
125
285
4-M16
180
8
65
48
120
145
298
4-M16
180
10
80
51
135
160
315
4-M16
220
12
100
51
155
180
365
8-M16
220
14
125
57
185
210
400
8-M16
230
22
150
57
210
240
475
8-M20
280
29
200
70
265
295
540
8-M20
360
38
250
70
320
350
630
12-M20
360
66
300
76
368
400
780
12-M20
400
100
350
76
428
460
885
16-M20
400
119
400
89
482
515
990
16-M22
400
195
450
89
532
565
1100
20-M22
530
285
500
114
585
620
1200
20-M22
530
389
600
114
685
725
1450
20-M27
600
529
700
127
800
840
1700
24-M27
600
790
800
127
898
950
2000
24-M30
680
850
900
154
998
1050
2300
28-M30
680
900
1000
165
1110
1160
2500
28-M30
700
1050
1200
190
1325
1380
2800
32-M36
800
1300
1.6
50
48
100
125
285
4-M16
180
8.5
65
48
120
145
295
4-M16
180
10.7
80
51
135
160
315
8-M16
220
13
100
51
155
180
365
8-M16
220
15
125
57
185
210
400
8-M16
230
23.5
150
57
210
240
475
8-M20
280
31
200
70
265
295
540
12-M20
360
40.7
250
70
320
355
630
12-M20
360
70
300
76
375
410
780
12-M22
400
107
350
76
435
470
885
16-M22
400
129
400
89
485
525
990
16-M27
400
215
450
89
545
585
1100
20-M27
530
305
500
114
608
650
1200
20-M30
530
410
600
114
718
770
1450
20-M36
600
550
700
127
788
840
1700
24-M36
600
820
800
127
898
950
2000
24-M36
680
950
900
154
998
1050
2300
28-M36
680
1020
1000
165
1110
1170
2500
28-M42
700
1120
1200
190
1325
1390
2800
32-M48
800
1480
