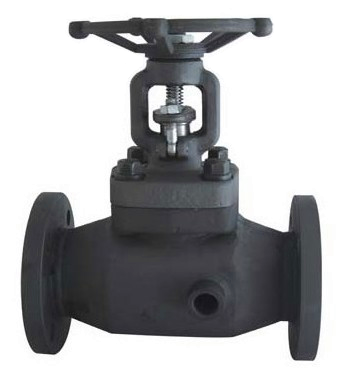

- 产品名称: BZ41Y法兰锻钢保温闸阀
- 产品介绍:
主要用于石油、化工、冶金、制药等各类系统中,该阀门的夹套焊装于阀门的两法兰之间,阀门的侧面、底部设置有夹套的连接口,夹套中可自由地流过蒸汽或其它热的保温介质,确保粘稠介质可顺畅地流过阀门。
BZ41Y法兰锻钢保温闸阀产品简介:
主要用于石油、化工、冶金、制药等各类系统中,该阀门的夹套焊装于阀门的两法兰之间,阀门的侧面、底部设置有夹套的连接口,夹套中可自由地流过蒸汽或其它热的保温介质,确保粘稠介质可顺畅地流过阀门。
产品设计与制造标准:
1. 设计与制造:GB12234
2. 法兰尺寸:JB/T79 GB9113
3. 压力温度:GB9131
4. 结构长度:GB12221
5. 检验与试验:GB13927
BZ41Y法兰锻钢保温闸阀产品性能参数和零部件材料:序号
零件名称
CS to ASTM
AS to ASTM
AS to ASTM
Type A105
Type F22
Type F304(L)
Type F316(L)
1
阀体
A105
A182F22
A182F304(L)
A182F316(L)
2
阀座
A276 420
A276 304
A276 304(L)
A276F316(L)
3
闸板
A276 410&403
A182 F304
A182 F304(L)
A182 F316(L)
4
阀杆
A182 F6
A182 F304
A182 F304(L)
A182 F316(L)
5
垫片
316夹柔性石墨+graphite
316夹PTFESS+PTFE
6
阀盖
A105
A182F22
A182F304(L)
A182 F316(L)
7
阀盖螺栓
A193 B7
A193 B16
A193 B8
A193 B8M
8
圆柱销
A276 420
A276 304
9
填料压套
A276 410
A182 F304(L)
A182 F316(L)
10
活节螺栓
A193 B7
A193 B16
A193 B8
A193 B8M
11
填料压板
A105
A182 F11
A182 F304(L)
A182 F316(L)
12
螺母
A194 2H
A194 4
A194 8
A194 8M
13
阀杆螺母
A276 410
14
销紧螺母
A194 2H
A194 4
A194 8
A194 8M
15
铭牌
SS
16
手轮
A197
17
润滑垫片
A472 431
18
填料
柔性石墨
PTFE
适用介质
水、蒸气、油品等
水、蒸气、油品等
硝酸、醋酸等
适用温度
-29℃-425℃
-29℃-550℃
-29℃-180℃

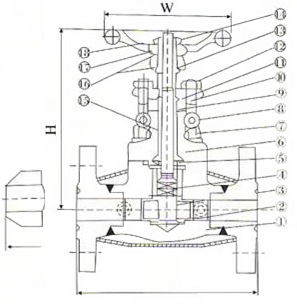

产品外形与结构尺寸:
尺寸和重量 150Lb-600Lb
NPS
1/2
3/4
1
1 1/4
1 1/2
2
L(RF) L1 (BW)
150Lb
108
117
117
140
165
203
300Lb
140
152
152
178
190
216
600Lb
165
190
190
229
241
292
H(OPEN)
150Lb,300Lb
158
169
169
236
246
283
600Lb
169
197
197
246
283
320
W
100
100
100
160
160
180
2-G
3-8
3-8
3-8
1-2
1-2
1-2
BZ41Y法兰锻钢保温闸阀安装说明:
1. 手轮、手柄及传动机构均不允许作起吊用,并严禁碰撞。
2. 双闸板闸阀应垂直安装(即阀杆处于垂直位置,手轮在顶部 )。
3. 带有旁通阀的闸阀在开启前应先打开旁通阀(以平衡进出口的压差及减小开启力 )。
4. 带传动机构的闸阀,按产品使用说明书的规定安装。
