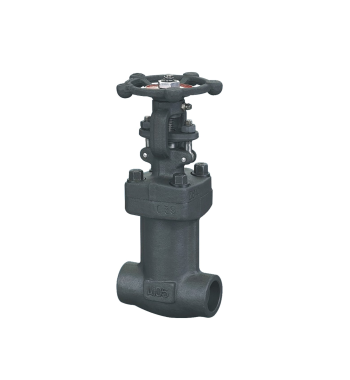

  • 产品名称:    WZ61Y锻钢波纹管闸阀
  • 产品介绍:
    广泛适用于公称压力PN1.6~16MPa,工作温度-29~350℃的石油、化工、制药、化肥、电力行业等各种工况的管路上,切断或接通管路介质。

  • WZ61Y锻钢波纹管闸阀产品简介:
          阀杆采用波纹管及填料双重密封结构,确保阀杆处的无泄漏密封,特别适用于易燃、易爆、有毒及贵重介质的管路。波纹管采用不锈钢或 Inconel 材料制造,波纹管密封结构设计合理,耐疲劳,使用寿命长。
          广泛适用于公称压力PN1.6~16MPa,工作温度-29~350℃的石油、化工、制药、化肥、电力行业等各种工况的管路上,切断或接通管路介质。

    产品执行标准:
    1. 设计制造:BS5352;MSS-SP-177
    2. 连接端尺寸:
    ① 承插口尺寸按ANSIB16.11;JB/T1751
    ② 螺纹端尺寸按ANSIB1.20.1;JB/T7306
    ③ 对焊端尺寸按ANSIB16.25;JB/T12224
    ④ 法兰端尺寸按ANSIB16.5;JB79
    3. 阀门检查各实验:AP1598;GB/T13927;JB/T9092
    4. 结构特征:螺栓链接阀盖(B.B)和明杆支架(OS&Y)或焊接阀盖(W.B)和明杆支架(OS&Y)
    5. 材料按ANSI/ASTM的规定
    6. 主体材料:A105;304(L);316(L)F347;F321
    7. 波纹管材料:304、321、316、Inconel625、HastelloyC276、Monel等

    WZ61Y锻钢波纹管闸阀产品零部件材料:

    序号

    零件名称

    A105/F6a

    A105/F6aHFS

    A105/F6aHF

    F304(L)/304(L)

    F316(L)/316(L)

    1

    阀体

    A105

    A105

    A105

    F304

    F316(L)

    2

    阀座

    410

    410HF

    410HF

    304(L)

    316(L)

    3

    阀板

    F6a

    F6a

    F6HF

    F304(L)

    F316(L)

    4

    阀杆

    410

    410

    410

    304(L)

    F316(L)

    5

    垫片

    304+柔性石墨

    304+柔性石墨

    304+柔性石墨

    304+柔性石墨

    304+柔性石墨

    6

    阀盖

    A105

    A105

    A105

    F304(L)

    F316(L)

    7

    螺栓

    B7

    B7

    B7

    B8

    B8

    8

    410

    410

    410

    304

    304

    9

    填料压盖

    410

    410

    410

    304

    316

    10

    活节螺栓

    b7

    b7

    b7

    B8(M)

    B8(M)

    11

    填料压板

    A105

    A105

    A105

    F304

    F304

    12

    六角螺母

    2H

    2H

    2H

    8(M)

    8(M)

    13

    阀杆螺母

    410

    410

    410

    410

    410

    14

    锁紧螺母

    2H

    2H

    2H

    2H

    2H

    15

    铭牌

    AL

    AL

    AL

    AL

    AL

    16

    手轮

    A197

    A197

    A197

    A197

    A197

    17

    润滑垫片

    410

    410

    410

    410

    410

    18

    填料

    石墨

    石墨

    石墨

    石墨

    石墨

    20

    垫片

    304+柔性石墨

    304+柔性石墨

    304+柔性石墨

    304+柔性石墨

    304+柔性石墨

    28

    波纹管

    F321

    F321

    F321

    F316L

    F316L

     产品外形与结构尺寸:

    规格DN

    S

    L

    T(in)

    H(开)

    W

    重量(Kg)

    公制

    英制(in)

    RC牙形角60°

    RC牙形角55°

    缩经

    全经

    缩经

    全经

    缩经

    全经

    缩经

    全经

    缩经

    全经

    缩经

    全经

    1/4



    6



    14.2



    79

    1/4



    1/4



    209

    100

    3.4



    3/8

    1/4

    10

    6

    17.6

    14.2

    79

    3/8

    1/4

    3/8

    1/4

    209

    100

    3.2

    3.6

    1/2

    3/8

    15

    10

    21.8

    17.6

    79

    1/2

    3/8

    1/2

    3/8

    209

    100

    3

    3.4

    3/4

    1/2

    20

    15

    27.1

    21.8

    92

    3/4

    1/2

    3/4

    1/2

    209

    100

    3.5

    3.2

    1

    3/4

    25

    20

    33.8

    27.1

    111

    1

    3/4

    1

    3/4

    232

    125

    6

    3.7

    1 1/4

    1

    32

    25

    42.6

    33.8

    120

    1 1/4

    1

    1 1/4

    1

    266

    160

    8.7

    6.4

    1 1/2

    1 1/4

    40

    32

    48.7

    42.6

    140

    1 1/2

    1 1/4

    1 1/2

    1 1/4

    300

    180

    10.5

    9

    2

    1 1/2

    50

    40

    61.1

    48.7

    152

    2

    1 1/2

    2

    1 1/2

    321

    180

    17.8

    11.4
