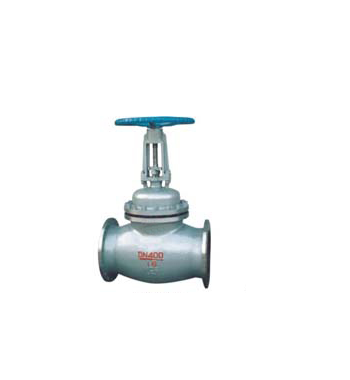

  • 产品名称:    U46SM平衡式柱塞阀
  • 产品介绍:
    阀盖固定于阀体上部一根阀杆通过阀盖,其外端固连着传动装置,内端固连着活塞上体和下体
  • U46SM平衡式柱塞阀产品介绍:
        是基于柱塞阀和节流阀等特点上取长补短,融入新技术,而开发出的一种实用新型的阀门。柱塞表面经过高精度外圆磨床加工而成,密封环采用弹性强、耐磨性高的无毒新型密封材料,所以密封可靠,经久耐用,从而提高了柱塞阀的使用寿命。

    U46SM平衡式柱塞阀工作原理:

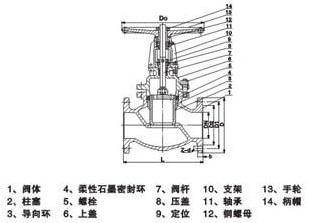

        是新型产品的结构,阀盖固定于阀体上部一根阀杆通过阀盖,其外端固连着传动装置,内端固连着活塞上体和下体,且在两者的之间的侧部,形成一个环形凹槽,在环形凹槽内下部套接一个金属密封圈,上部套接一个非金属活塞环,在阀体内部设有与活塞相配合的不锈钢缸套及阀座。

    U46SM平衡式柱塞阀产品特点:
    1、开关柱塞阀时,柱塞在密封圈中缓慢移动,接触面几乎不磨损。
    2、密封环采用弹性强、耐磨性高的无毒新型密封材料,所以密封可靠,经久耐用。
    3、在阀门中柱塞与密封环间采用过盈配合,从而保证了阀门的密封性,杜绝了内外泄漏。
    4、关闭时,柱塞插入下密封圈,截断流道;开启时,柱塞虽然脱离下密封圈,但仍藏在上密封圈内,保持与外界隔离,不致发生泄漏。

    U46SM平衡式柱塞阀产品尺寸:



    1.6MPa

    DN

    L

    D

    D1

    D2

    b

    Z-φd

    D0

    150

    480

    280

    240

    210

    24

    8-23

    400

    200

    600

    335

    295

    265

    26

    12-23

    450

    250

    650

    405

    355

    320

    30

    12-25

    500

    300

    750

    460

    410

    375

    30

    12-25

    560

    350

    850

    520

    470

    435

    34

    16-25

    640

    400

    914

    580

    525

    485

    36

    16-30

    750

    450

    987

    640

    585

    545

    40

    20-30

    带伞齿轮转动

    500

    987

    705

    650

    608

    44

    20-34

    2.5MPa

    DN

    L

    D

    01

    D2

    b

    Z-φd

    DO

    150

    480

    300

    250

    218

    30

    8-25

    400

    200

    600

    350

    310

    278

    34

    12-25

    450

    250

    650

    425

    370

    332

    36

    12-30

    500

    300

    750

    485

    430

    390

    40

    16-30

    560

    350

    850

    550

    490

    448

    44

    16-34

    640

    400

    914

    610

    550

    505

    48

    16-34

    750

    450

    987

    660

    600

    555

    50

    20-34

    带伞齿轮转动

    500

    987

    730

    660

    610

    52

    20-41
