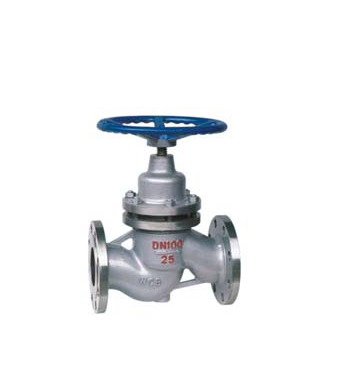

- 产品名称: UJ41H柱塞截止阀
- 产品介绍:
柱塞式截止阀是由阀体、阀盖、阀杆、柱塞、密封圈、手轮等零七八碎件组成。

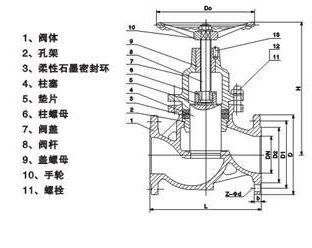

UJ41H柱塞截止阀结构及工作原理:
柱塞式截止阀是由阀体、阀盖、阀杆、柱塞、密封圈、手轮等零七八碎件组成。
当手轮旋转时,通过阀杆带动柱塞在孔架中间上下往复运动来完成阀门的开启与关闭功能。
在阀门中,柱塞与密封圈间采用过盈配合。通过调节阀盖固定螺栓的压紧,使密封圈被压缩,内圈紧包柱塞外圈紧贴阀腔内壁,这样在密封圈上所产生的径向分力将在于流体的压力,从而保证了密封性,杜绝了外泄漏。
由于密封圈采用回弹性强,而靡性高的无毒新型密封材料,所以密封可靠、经久耐用。阀座与柱塞的锥面密封部位,采用优质耐靡材料,能保证阀门的使用寿命。
UJ41H柱塞截止阀的安装及维修:
1、生产的柱塞式截止阀出厂前每只均经过调试,按标准试压,持续三分钟无渗漏使用时只需外表及孔腔清洗干净,不必拆洗和调整更动,基本上可保证在一年内无须检修。
2、柱塞式截止阀阀门可在管疲乏上任意位置安装。介质流动方向见阀体上箭头所示。
3、经过一段时间的使用如有渗漏必须先交无效分蘖门开启后,再将阀盖上的压紧螺栓均匀地略加旋紧压至不漏即可,不宜盲目将螺栓拧得太紧,造成密封圈压坏,失去密封作用。
4、当密封圈损坏需要更换时应注意防止柱塞和新密封圈表面划痕和碰伤。
UJ41H柱塞截止阀产品特点:
1、动作迅速、扭矩小、开关柱塞阀时,柱塞在密封圈中缓慢移动,接触面几乎不磨损。
2、在阀门中柱塞与密封环间采用过盈配合,从而保证了阀门的密封性,杜绝了内外泄漏。
3、密封环采用弹性强、耐磨性高的无毒新型密封材料,所以密封可靠,经久耐用、耐磨、耐腐蚀。
4、关闭时,柱塞插入下密封圈,截断流道;开启时,柱塞虽然脱离下密封圈,但仍藏在上密封圈内,保持与外界隔离,不致发生泄漏。
UJ41H柱塞截止阀应用规范:设计与制造
结构长度
国标GB12221、部标JB97、美标ANSI、B16.10
法兰结构尺寸
JB81-59、HB5010-58、HG20592 20635、ANSI、B16.5
检查和试验
按GB/T13927-1992或IBJ16006-1990、API598之规定
UJ41H柱塞截止阀性能规范:
阀体材料
适用温度
适用介质
范围压力
铸钢
≤425℃
水、蒸气、石油
PN1.6-10
不锈钢
≤300℃
硝酸、醋酸
PN1.6-10
含钼不锈钢
≤300℃
氮、氢、氨、尿素
PN1.6-10
蒙乃尔
≤300℃
氢、氟、酸
PN1.6-10
铬钼矾钢
≤600℃
蒸气、石油
PN1.6-10
UJ41
H
-16C UJ41W-16P UJ41W-16R主要外开尺寸和连接尺寸:
单位:mm
Y
DN
L
D
D1
D2
b
Z-φd
H≈
H1≈
D0
重量
(公斤)15
130
95
65
45
14
4-14
145
157
100
3.5
20
150
105
75
55
14
4-14
149
165
120
4.4
25
160
115
85
65
14
4-14
166
84
140
5.6
32
180
135
100
78
16
4-18
187
213
160
8.5
40
200
145
110
85
16
4-18
208
236
180
11.0
50
230
160
125
100
16
4-18
234
268
220
15.0
65
290
180
145
120
18
4-18
284
330
240
21.0
80
310
195
160
135
20
8-18
314
358
280
30.0
100
350
215
180
155
20
8-18
365
427
320
41.0
125
400
245
210
185
22
8-18
401
475
360
60.0
150
480
280
240
210
24
8-23
415
505
400
82.0
200
600
335
295
265
26
12-23
508
626
450
147.0
250
650
405
355
320
30
12-25
590
740
500
220.0
300
750
460
410
375
30
12-25
1000
1160
560
290
350
850
520
470
435
34
16-25
1040
1210
640
450
400
914
580
525
485
36
16-30
1200
1400
720
725
UJ41
H
-25C UJ41W-25P UJ41W-25R主要外开尺寸和连接尺寸:
单位:mm
Y
DN
L
D
D1
D2
b
Z-φd
H≈
H1≈
D0
重量
(公斤)15
130
95
65
45
16
4-14
145
157
100
3.5
20
150
105
75
55
16
4-14
149
165
120
4.4
25
160
115
85
65
16
4-14
166
84
140
5.6
32
180
135
100
78
18
4-18
187
213
160
8.5
40
200
145
110
85
18
4-18
208
236
180
12.0
50
230
160
125
100
18
4-18
234
268
220
16.0
65
290
180
145
120
20
8-18
284
330
240
22.0
80
310
195
160
135
22
8-18
314
358
280
32.0
100
350
230
190
160
24
8-23
365
427
320
46.0
125
400
270
220
188
28
8-25
401
475
360
65.0
150
480
300
250
218
30
8-25
415
505
400
92.0
200
600
360
310
278
34
12-25
508
626
450
165.0
250
650
425
370
332
36
12-30
590
740
500
250.0
300
750
485
430
390
40
16-30
1000
1160
560
305
350
850
550
490
448
44
16-34
1040
1210
640
470
400
914
610
550
505
48
16-34
1200
1400
720
780
UJ41H柱塞截止阀的性能规范:
阀体材料
适用温度
适用介质
范围压力
铸钢
≤425℃
水、蒸气、石油产品
PN1.6-16MPa
不锈钢
≤300℃
硝酸、醋酸
通径范围
含钼不锈钢
≤300℃
氮、氢、氨、尿素等
DN15-400mm
蒙乃尔
≤300℃
氢氟酸
UJ41
H
-40C UJ41W-40P UJ41W-40R主要外开尺寸和连接尺寸:
单位:mm
Y
DN
L
D
D1
D2
D6
b
Z-φd
H≈
H1≈
D0
重量
(公斤)15
130
95
65
45
40
16
4-14
145
157
100
3.5
20
150
105
75
55
51
16
4-14
149
165
120
4.4
25
160
115
85
65
58
16
4-14
166
84
140
5.6
32
180
135
100
78
66
18
4-18
187
213
160
8.5
40
200
145
110
85
76
18
4-18
208
236
180
12.0
50
230
160
125
100
88
20
4-18
234
268
220
16.0
65
290
180
145
120
110
22
4-18
284
330
240
22.0
80
310
195
160
135
121
22
8-18
314
358
280
32.0
100
350
230
190
160
150
24
8-23
365
427
320
46.0
125
400
270
220
188
176
28
8-25
401
475
360
70.0
150
480
300
250
218
204
30
8-25
415
505
400
93.0
200
600
375
320
282
260
38
8-30
508
626
450
185.0
250
650
445
385
345
313
42
12-34
590
740
500
275
300
750
510
450
408
364
46
12-34
1000
1160
560
340
350
850
570
510
465
422
52
16-34
1040
1210
640
510
400
914
655
585
535
474
58
16-41
1200
1400
720
850
UJ41
H
-64C UJ41W-64P UJ41W-64R主要外开尺寸和连接尺寸:
单位:mm
Y
DN
L
D
D1
D2
D6
b
Z-φd
D0
15
170
105
75
55
41
18
4-14
140
20
190
125
90
68
51
20
4-18
160
25
210
135
100
78
58
22
4-18
180
32
230
150
110
82
66
24
4-23
200
40
260
165
125
95
76
24
4-23
240
50
300
175
135
105
88
26
4-23
280
65
340
200
160
130
110
28
8-23
320
80
380
210
170
140
121
30
8-23
360
100
430
250
200
168
150
32
8-25
400
125
500
295
240
202
176
36
8-30
450
150
550
340
280
240
204
38
8-34
500
200
600
405
345
300
260
44
12-34
560
250
650
470
400
352
313
48
12-41
640
300
750
530
460
412
364
54
16-41
800
