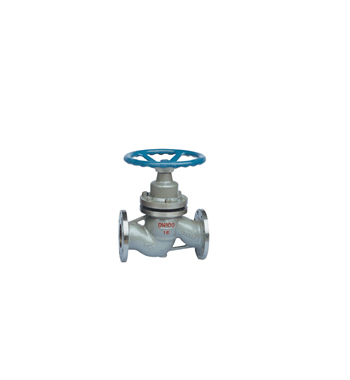

- 产品名称: UJ41W-H柱塞截止阀
- 产品介绍:
柱塞截止阀是由阀体、阀盖、阀杆,柱塞,导向、密封环、手轮等零件组成。
UJ41W-H柱塞截止阀结构及特点:
柱塞截止阀是由阀体、阀盖、阀杆,柱塞,导向、密封环、手轮等零件组成。当手轮旋转时,通过阀杆带动柱塞在导向套中上、下往复运动,使柱塞端部斜锥面与阀座锥面完成阀门的开启与关闭功能。
柱塞截止阀中柱塞与密封环间采用过盈配合,通过调节中法兰螺栓预紧力,使密封环压缩所产生的侧向力与阀体中孔面柱塞外圆密封,从而保证了阀门的密封性,杜绝了内泄漏。
由于密封环采用回弹性强,耐磨性高的无毒新型密封材料,所以密封可靠,经久耐用。从而提高了柱塞截止阀的使用寿命。
柱塞截止阀结合柱塞阀的无泄漏有点和截止阀启闭快的特点,成为一种结构新颖,用途广泛的新产品。其优越性远胜于普通截止阀。
UJ41W-H柱塞截止阀设计制造标准:
阀门设计、制造按:GB12235《法兰连接钢截止阀升降式止回阀》的规定。
阀门的结构长度按:GB12221 《法兰连接金属阀门长度》系列尺寸。APL阀心 结构长度按ANSI16110-86有关尺寸选用。
阀门连接法兰尺寸按:HGJ144-76-91《港制管法兰,垫片,紧固件》及HG标准中的尺寸选用。
阀门检查和实验按:GB/T13927《阀门的实验和检验》及API1598《阀门的实验和检验》要求。
UJ41W-H柱塞截止阀结构规范:PN1.6-4.0
PN6.40.0DN15-250
DN1500PN1.6-4.0
PN6.40.0DN>250
DN>200柱塞截止阀
平衡式柱塞截止阀
UJ41W-H柱塞截止阀性能范围:
阀体材料
适用温度
适用介质
压力范围
铸钢
<425℃
水、蒸汽、石油产品
PN1.6~1.6MPa
不锈钢
<300℃
硝酸、醋酸
通径范围
含钼不锈钢
< 300℃
氢、氧、尿素等
DN15~300mm
蒙乃尔
< 300℃
氢氟酸等
UJ41W-H柱塞截止阀外形及连接尺寸:1.6Mpa UJ41H6C UJ41W6C/P/R
公称通径DN(mm)
15
20
25
32
40
50
65
80
100
125
150
200
250
300
350
400
主要外形
尺寸及
连接尺寸
(mm)L
130
150
160
180
200
230
290
310
350
400
480
600
650
698
787
914
D
95
105
115
135
145
160
180
195
215
245
280
335
405
460
520
580
D1
65
75
85
100
110
125
145
160
180
210
240
295
355
410
470
525
D2
45
55
65
78
85
100
120
135
155
185
210
265
320
375
435
485
b
14
14
14
16
16
16
18
20
20
22
24
26
30
30
34
36
Z-d
44
44
44
48
48
48
88
88
88
88
8-23
12-23
12-25
12-25
16-25
16-30
H
133
170
178
195
230
250
272
300
312
365
400
460
940
985
1100
1395
重量
㎏
3.5
4.5
6
8
11
15
21
32
44
62
85
148
260
340
552
752
2.5Mpa UJ41H-25C UJ41W-25C/P/R
公称通径DN(mm)
15
20
25
32
40
50
65
80
100
125
150
200
250
300
350
400
主要外形
尺寸及
连接尺寸
(mm)L
130
150
160
180
200
230
290
310
350
400
480
600
650
698
787
914
D
95
105
115
135
145
160
180
195
230
270
300
360
425
485
550
610
D1
65
75
85
100
110
125
145
160
190
220
250
310
370
430
490
550
D2
45
55
65
78
85
100
120
135
160
188
218
278
332
390
448
405
b
16
16
16
18
18
20
22
22
24
28
30
34
36
40
44
48
Z-d
44
44
44
48
48
48
88
88
88
88
12-23
8-25
12-30
16-30
16-34
16-34
H
133
170
178
195
230
250
272
300
312
365
410
470
940
1000
1140
1400
重量
㎏
3.5
4.5
6
8
11
16
22
32
48
65
90
165
280
360
580
800
4.0Mpa UJ41H-40C UJ41W-40P/R
公称通径DN(mm)
15
20
25
32
40
50
65
80
100
125
150
200
250
300
350
400
主要外形
尺寸及
连接尺寸
(mm)L
130
150
160
180
200
230
290
310
350
400
480
600
650
698
787
914
D
95
105
115
135
145
160
180
195
230
270
300
375
445
510
570
655
D1
65
75
85
100
110
125
145
160
190
220
250
320
385
450
515
585
D2
45
55
65
78
85
100
120
135
160
188
218
282
345
408
465
535
b
16
16
16
18
18
20
22
22
24
28
30
38
42
46
52
58
Z-?d
44
44
48
48
48
48
88
88
8-23
8-25
8-25
12-30
12-34
16-34
16-34
16-41
H
133
170
178
195
230
250
272
300
312
365
410
580
940
1000
1140
1400
重量
㎏
3.5
4.5
6
8
11
16
22
32
48
75
120
185
320
480
700
930
6.4Mpa U41H-64C UJ41H-64P/R
公称通径DN(mm)
15
20
25
32
40
50
65
80
100
125
150
200
250
300
主要外形
尺寸及
连接尺寸
(mm)L
170
190
210
230
260
300
340
380
430
500
550
650
775
900
D
105
130
145
150
165
175
200
210
250
295
340
405
470
530
D1
75
90
100
110
125
135
160
170
200
240
280
345
400
460
D2
55
68
78
82
95
105
130
140
168
202
240
300
352
412
D6
40
51
58
66
76
88
110
121
150
176
204
260
313
364
b
18
20
22
24
24
26
28
30
32
36
38
44
48
54
Z-d
44
48
44
4-23
4-23
8-23
8-23
8-25
8-30
8-34
8-34
12-34
12-41
16-41
H
150
165
185
200
235
260
285
320
340
400
450
500
980
1000
重量
㎏
6
8
9
14
22
30
40
70
98
150
260
400
520
680
10.0Mpa UJ41H00 UJ41H00P/R
公称通径DN(mm)
15
20
25
32
40
50
65
80
100
125
150
200
250
300
350
400
主要外形
尺寸及
连接尺寸
(mm)L
170
190
210
230
260
300
340
380
430
500
550
650
775
900
1025
1150
D
105
130
145
150
165
195
220
230
265
310
350
430
500
585
655
715
D1
75
90
100
110
125
145
170
180
210
250
290
360
430
500
560
620
H
150
165
185
200
230
250
280
300
340
400
460
520
980
1060
1200
1350
重量
㎏
6
8
10
16
26
34
48
96
130
250
380
510
660
810
950
1100
