- 产品名称: SSDF-I水上式底阀
- 产品介绍:
本阀摩擦阻力小，安装简单，维修方便，可在水上安装维修，其密封性能好，可达到滴水不漏，即降低了供水运行费用双节能5-7%左右。

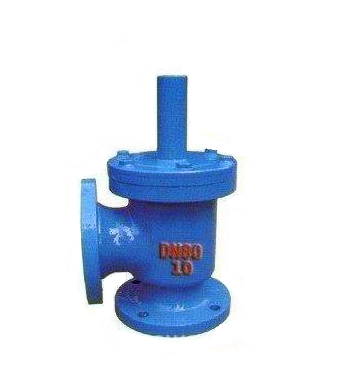

SSDF-I水上式底阀产品简介：
该阀是水上式底阀的更新换代产品，作底阀时可安装在进水管露在水面上立管的转弯处，作止回阀用时，可代替弯头装在泵出水口的90度转弯处。本阀摩擦阻力小，安装简单，维修方便，可在水上安装维修，其密封性能好，可达到滴水不漏，即降低了供水运行费用双节能5-7%左右。
主要适于石油、化工、纺织、 印染、冶金、矿山、排灌等行业的水泵配套使用。
可在泵前用，代替底阀。可在泵后用，代替止回阀。
工作原理：
本阀由阀体、阀瓣、活塞杆、阀盖、定位柱等零件组成。
启动水泵前先向吸水管中充满液体，使水泵有足够有吸力，将液体吸入阀门，打开活塞阀瓣，从而进行供水作业，当停 泵后，阀瓣在液压力和本身重力作用下关闭，而阻止液体回到泵前。
SSDF-I水上式底阀设计特点：
1) 使用寿命长、有故障，处理也极为方便。
2) 自吸性能可靠，确保下一次起泵的顺利进行。
3) 本产品连接法兰全部符合GB规定，通用性能好。
4) 其密封性能独特，并设有阻尼装置，对水锤危害有一定的减缓作用。

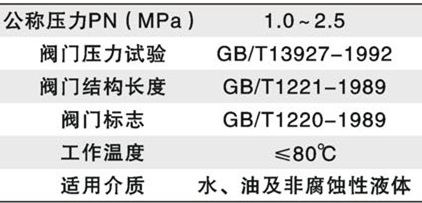

产品性能参数：

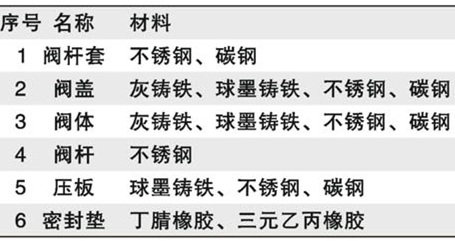

产品零部件材料：
SSDF-I水上式底阀产品外形与结构尺寸：
连接尺寸：序号
1
2
3
4
5
6
7
8
9
10
11
12
名称
阀体
阀瓣
阀杆
阀盖
阀杆套
密封圈
螺栓螺母
螺母
密封圈
压板
螺母
公称通径
D
D1
A
B
DN（mm）
0.6MPa
1.0MPa
1.0MPa
1.6MPa
50
140
160
110
125
100
100
65
160
180
130
145
110
110
80
185
195
150
160
120
120
100
205
215
170
180
130
130
150
260
280
225
240
150
150
200
315
335
280
295
190
190
250
370
390
335
350
240
240
300
435
440
395
400
290
290
350
485
500
445
460
340
340
400
535
565
495
515
390
390
450
590
615
550
565
440
440
500
640
670
600
620
490
490
600
755
780
705
725
590
590
安装示意图：
安装要求：安装在水泵吸水管的垂直管与水平管的转弯处，安装时应保证其垂直状态。
启动：首次启动前向水平管中充满水之后迅即启动，造成吸水管内半真空状态，将水吸入竖直管，以完成泵水过程。吸程过大时需要重复几次充水启动，以后停泵，开泵前不必充水。
检修：一般情况下使用不必检修。当需要检修时，只须将水上式底阀上面的阀盖打开，更换橡胶垫即可，检修后仍按首次启泵方法启动。感谢您访问我们的网站【http://www.shhwv.com 昊沃阀门】
