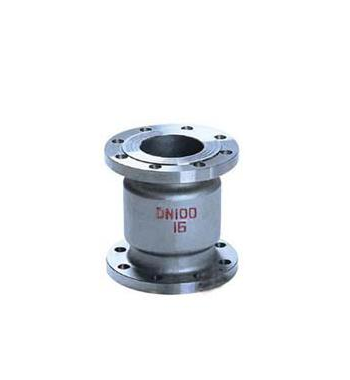

- 产品名称: H42W立式止回阀
- 产品介绍:
本阀门由于采用弹簧支撑阀芯，故采用立式安装或卧式装均可。
H42W立式止回阀产品简介：
正常处于关闭状态，由于管线中进口端介质的压力作用，而克服弹簧阻力使阀门开启。当进口端介质压力低于出口端时，弹簧将阀芯推向阀座而使阀门关闭，阻止介质逆流，故起止回作用。
本阀门由于采用弹簧支撑阀芯，故采用立式安装或卧式装均可。
产品执行规范：设计与制造
GB/T12235
连接端尺寸
结构长度
GB/T12221
法兰尺寸
JB/T79
检验与试验
JB/T9092
材料
碳钢
GB/T12229
不锈钢
GB/T12230
合金钢
Q/ZB66
标志
GB/T12220
供货
JB/T7928
H42W立式止回阀设计特点：
有法兰和对夹之分，具有结构简单，零部件少，分量轻等特点。立式止回阀主要用于需防止介质倒流的各种工况场合。
用于立式安装时可不设弹簧，利用阀瓣自身的重量及流体回流的压力起止回作用。
产品性能参数和零部件材料：公称压力（MPa）
1.6
2.5
4
密封试验压力（MPa）
1.76
2.75
4.4
壳体试验压力（MPa）
2.4
3.75
6
适用温度（℃）
WCB≤350，304/316≤200
材料
阀体
WCB,304,316
阀座
WCB,304,316
阀瓣
WCB,304,316
密封圈
合金钢，司太立
垫片
石墨，聚四氟乙烯
H42W立式止回阀产品外形与结构尺寸：
感谢您访问我们的网站【http://www.shhwv.com 昊沃阀门】公称压力
公称通径
尺寸
DN
L
D
D1
D2
b
Z-Φ
系列1
系列2
1.6MPa 2.5MPa 4.0MPa
15
85
85
95
65
45
16
4-Φ14
20
95
95
105
75
55
16
4-Φ14
25
100
105
115
85
65
16
4-Φ14
32
105
150
135
100
78
16
4-Φ14
40
115
160
145
110
88
18
4-Φ14
50
125
170
160
125
100
20
4-Φ14
65
145
180
180
145
120
22
8-Φ18
80
155
200
195
160
135
22
8-Φ18
100
210
210
230
190
160
24
8-Φ23
125
275
275
275
220
188
28
8-Φ25
150
225
300
300
250
218
30
8-Φ25
200
380
380
360
310
278
34
12-Φ25
