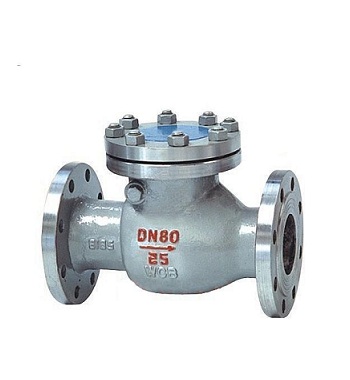

- 产品名称: H44法兰旋启式止回阀
- 产品介绍:
具有流通能力大的特点,采用内装摇臂旋启式结构,阀门的所有启闭件都装于阀体内部。
H44法兰旋启式止回阀产品简介:
具有流通能力大的特点,采用内装摇臂旋启式结构,阀门的所有启闭件都装于阀体内部,不穿透阀体,除了中阀兰部位用密封垫片或密封环密封外,整体没有外漏点,杜绝了阀门外泄的可能。可提供执行美标、日标、德标、国标连接尺寸的产品。
产品执行规范:
a. 设计规范:GB/T 12233
b. 结构长度:GB/T 12221
c. 连接法兰:JB/T 79,HG20592,GB9113,ANSI
d. 试验与检验:GB/T13927
e. 压力-温度:GB/T 9131
f. 产品标识:GB/T 12220
H44法兰旋启式止回阀设计特点:
① 采用内装摇臂旋启式结构,所有启闭件都装于阀体内部,不穿透阀体。
② 摇臂和阀瓣连接处采用球面连接的结构,使得阀瓣在360℃范围内有一定的自由度,有适当的微量位置补偿。
③ 阀门密封副的密封面堆焊合金钢(13Cr)或硬质合金Stellite6,即使用在有细粒的介质中亦不会因冲蚀而很快磨损。
产品性能参数和零部件材料:公称压力
HRRH/Y-16C~100
H44W-16P~100P
H44W-16R~100R
工作压力(MPa)
1.6~10.0
适用温度(℃)
≤350
≤200
适用介质
水、油、气、蒸汽
腐蚀性介质
材料
阀体、阀盖
WCB
304
316
阀板
2Cr13,304,316
密封面
合金钢,司太立
销轴
2Cr13,304,316
H44法兰旋启式止回阀产品外形与结构尺寸:
公称通径 DN
L
D
D1
D2
b
Z-d
H
25
160
115
85
65
16
4/14
100
32
180
135
100
78
16
4/18
105
40
200
145
100
85
16
4/18
115
50
230
160
125
100
16
4/18
135
65
290
180
145
120
18
4/18
142
80
310
195
160
135
20
8/18
165
100
350
215
180
155
20
8/18
180
125
400
245
210
185
22
8/18
210
150
480
280
240
210
24
8/23
233
200
500
335
295
265
26
12/23
304
250
550
405
355
320
30
12/25
348
300
650
460
410
375
30
12/25
390
350
750
520
470
435
34
16/25
430
400
850
580
525
485
36
16/30
468
