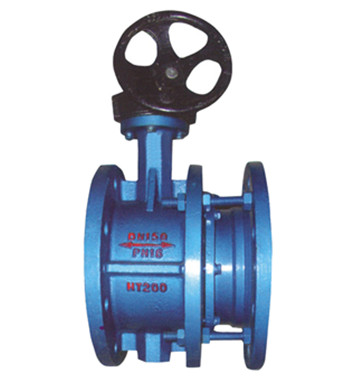

- 产品名称: SD341X涡轮法兰伸缩软密封蝶阀
- 产品介绍:
具有自动补偿管道热胀冷缩方便装卸的功能，使用于温度在120℃以下，公称压力在1.6MPa以下的的工业管道上作调节流量和截断流体的最佳装置。
SD341X涡轮法兰伸缩软密封蝶阀产品简介：
具有自动补偿管道热胀冷缩方便装卸的功能，使用于温度在120℃以下，公称压力在1.6MPa以下的石油，化工、电力、造纸、给排水和市政建设等工业管道上作调节流量和截断流体的最佳装置。
设计特点：
1. 密封部位可调节更换，密封性能可靠。
2. 结构独特，设计灵活，重量轻，省力，启闭迅速；
3. 蜗轮法兰伸缩软密封蝶不仅能补偿管道温差缩产生的热胀冷缩的功能，还能为维修阀门安装更换提供方便；
SD341X涡轮法兰伸缩软密封蝶阀产品性能参数：公称通径
DN（mm）
50-2000
公称压力
PN（MPa）
0.6
1
1.6
试验压力
强度试验
0.9
1.5
2.4
PS（MPa）
密封试验
0.66
1.1
1.76
气密封试验
0.6
0.6
0.6
适用介质
空气、水、污水、蒸汽、煤气、油品等
适用温度
≤120℃
产品零部件材料：
零件名称
阀体
蝶板
阀轴
密封圈
填料
材料
WCB、QT450-10、HT200、HT250
2Cr13
丁腈耐油橡胶
柔性石墨

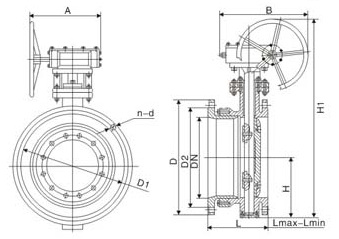

SD341X涡轮法兰伸缩软密封蝶阀产品外形与结构尺寸：
感谢您访问我们的网站【http://www.shhwv.com 昊沃阀门】公称通径
外形尺寸（mm）
DN（mm）
H
H1
Lmax
Lmin
L
A
B
D
D1
D2
Z-фd
50
80
440
164
138
151
250
255
165
125
99
4/18
65
95
445
190
154
172
250
255
185
145
118
4/18
80
98
476
195
163
177
250
255
200
160
132
8/18
100
114
504
227
184
206
250
255
220
180
156
8/18
125
128
550
254
201
215
250
255
250
210
184
8/18
150
139
652
240
195
225
300
315
285
240
211
8/22
200
174
732
265
215
245
300
315
340
295
266
12/22
250
215
823
295
235
265
300
315
405
355
319
12/26
300
245
877
308
254
282
300
315
460
410
370
12/26
350
270
932
325
271
300
300
315
520
470
429
16/26
400
305
1047
345
283
314
300
315
580
525
480
16/30
