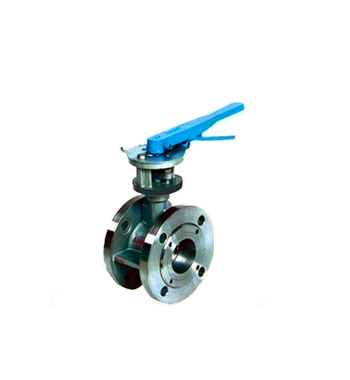

- 产品名称: D43H手柄法兰式硬密封蝶阀
- 产品介绍:
采用一个“U"型不锈钢密封圈，该精密的弹性密封圈与经过抛光的蝶板三维偏心接触，解决了传统偏心蝶阀在启闭0°～10°瞬间密封面仍处于滑动接触摩擦的弊病。
D43H手柄法兰式硬密封蝶阀产品简介：
采用一个“U"型不锈钢密封圈，该精密的弹性密封圈与经过抛光的蝶板三维偏心接触，解决了传统偏心蝶阀在启闭0°～10°瞬间密封面仍处于滑动接触摩擦的弊病，实现蝶板在开启瞬间密封面即分离，关闭接触即密封的效果，达到延长使用寿命、密封性能最佳的目的。
广泛地应用到介质温度≤550℃的冶金、电力、石油、化工、空气、煤气、可燃气体以及给排水等腐蚀性介质的管道上，是调节流量和截断流体的最佳装置。
设计特点：
1. 结构简单、紧凑、重量轻、易于安装和拆卸、维修方便。
2. 蝶板密封面采用堆焊钴基硬质合金，密封面耐磨损，使用寿命长。
3. 本蝶阀的三维偏心距经过严格的计算，U型密封圈与蝶板几乎无磨擦，使用寿命长，并具有越关越紧的功能。
4. 本蝶阀采用不锈钢U型密封圈，具有一定的弹性无论在高温、低温的情况下，它与蝶板均具有优良的密封性。
5. 本蝶阀结构独特，开关仅需转动阀杆90°即可完成.操作灵活、方便、省力、不受介质压力的高低影响，密封性能可靠。
D43H手柄法兰式硬密封蝶阀产品性能参数：公称通径
DN（mm)
50～150
公称压力
PN（Mpa)
1.0
1.6
2.5
试验压力Ps（Mpa)
强度试验
1.5
2.4
3.75
密封试验
1.1
1.76
2.75
适用介质
水、蒸汽、油品、海水、酸类
适用温度
-29℃～425℃
产品零部件材料：
名称
阀体
阀板
阀杆
密封圈
填料
材料
碳钢、不锈钢、铬镍钼钛钢、铬钼钒钢
2Cr13、不修钢、铬镍钼钛钢
不锈钢、氟塑料、聚丙脂
氟塑料、柔性石墨

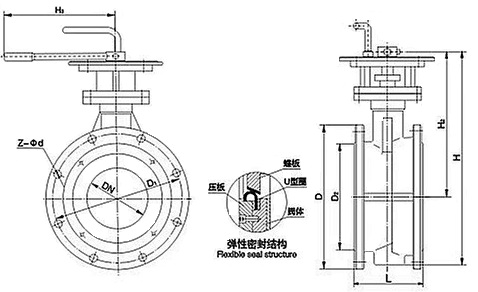

D43H手柄法兰式硬密封蝶阀产品外形与结构尺寸：
感谢您访问我们的网站【http://www.shhwv.com 昊沃阀门】公称通径
主要尺寸
法兰尺寸和螺栓规格
(DN)
1.6MPa
2.5MPa
L
H
H2
H3
D
D1
D2
Z-φd
D
D1
D2
Z-φd
50
108
325
240
265
165
125
99
4/18
165
125
99
4/18
65
112
340
250
265
185
145
118
4/18
185
145
118
4/18
80
114
355
255
265
200
160
132
4/18
200
160
132
4/18
100
127
400
275
265
220
180
156
4/18
235
190
156
4/22
125
140
435
300
390
250
210
184
4/18
270
220
184
4/26
150
140
455
310
390
285
240
211
4/22
300
250
211
4/26
200
152
575
375
390
340
295
266
4/22
360
310
274
4/26
如有任何疑问，您可以致电给我们021-56318396 13917079580（小吕），我们一定会尽心尽力为您提供优质的服务。
本厂专业提供蝶阀、球阀、水利控制阀、止回阀、呼吸阀、截止阀、针型阀、过滤器、阻火器、背压阀、柱塞阀、旋塞阀、船用阀门、塑料阀门等各类阀门。
-
质量推动发展，昊沃为您创造更多价值
不断提升质量，精益求精，“有口皆碑，品质卓越的质量”是昊沃永恒的主题。
昊沃严格按照 ISO9001-2000 质量体系认证要求，质量严格把关，责任到人，确保生产、服务、销售的有序运行。
加强与用户之间的沟通，竭诚为广大客户提供优质产品，至善至美服务，特此我公司做出以下承诺：
一、产品标准
产品严格按照中国GB、CB标准、美国 API和 HG标准等标准设计、验收、制造。结构长度按照国家标准，密封面硬度达到国家规定要求。
二、售前服务
产品介绍，疑难解答，非标产品设计，技术交流。
三、售中服务
1.对特殊或复杂的产品，我公司安排技术人员对用户进行产品使用、调式、维修及故障排除进行培训和指导。
2.保证及时供货，守信合同，随时保持与客户联系。
四、售后服务
一、货到现场后现场安装人员如需进行技术指导安装，技术培训和调试指导服务，卖方负责委派技术人员进行视频培训与指导。如需要到现场培训，由双方协商而定。
二、质保期为收到货物之日起算12个月，质保期内产品质量按照国家标准实行，
三、卖方承诺接到买方售后服务电话后尽早给予解决方案，如果需要去现场售后服务的，卖方承诺会指派经验丰富的售后服务人员尽快到达售后服务现场，并承诺在到达现场后立即给予处理直到系统能正常运行。
- 询 价 指 南：
询问阀门产品时，必须提供以下资料与参数：
1) 所需阀门名称
2) 所需阀门产品在什么行业使用：石油、电力、化工、天然气、空调、消防、市政。
3) 所需阀门介质（流体）的工作温度（常温、底温、高温、多少温度）
4) 所需阀门介质的物理、化学性能（腐朽性、易燃易爆性、毒性、物态等）
5) 所需阀门的密封面要求（金属密封；本体密封W. 软密封、橡胶、四氟）
6) 所需阀门阀体选用何种材质（铸铁、铸钢、锻钢、不锈钢、黄铜、UPVC塑料、PPR等）
7) 所需阀门介质的工作压力（6压、1.0Map、1.6Map.等高中压、美标磅级150LB、300LB等）
8) 所需阀门公称尺寸（规格大小）（几分、几英寸、多少MM）
9) 所需阀门结构长度（对阀门L有什么要求，现场空间位置是否够用）
10) 所需阀门与管道的连接形式（螺纹连接、法兰连接、对焊、卡箍、承插、快速接入等）
11) 所需阀门阀门的操作方式（手动、齿轮传动、蜗杆传动、电动、气动、液动、电液联动等）
订 货 须 知：
一、如客户对采购清单上的产品有特殊要求，须在订合同前提供以下说明：
1) 公称直径、全通径、缩径、管道尺寸
2) 连接形式
3) 结构长度
4) 阀门重量要求
5) 阀门启闭速度和启闭次数
6) 实验、检验标准及其他要求
7) 运用介质及温度、压力范围
8) 阀门工作环境及保养条件（是否防爆）
9) 阀门的流通能力和流体阻力系数
10) 驱动装置能源特性（交流电或直流、电压、空气压力）
二、如由客户自己提供确定的阀门类型和型号时，客户应给予正确说明：其型号的含义和相关要求，在供需双方理解一致的条件下签订合同。
三、 本公司可以根据客户特殊要求配置各类驱动装置（在各项技术能达到的情况下）。
