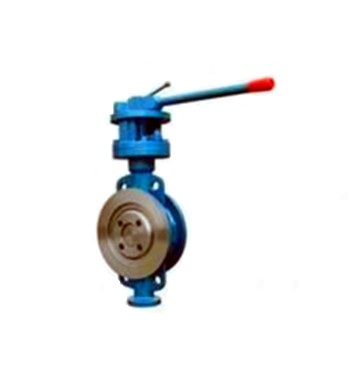

- 产品名称: D73H手柄对夹硬密封蝶阀
- 产品介绍:
采用的是三维偏心原理设计，密封面相互之间无磨擦、无干涉，加之密封材料选择得当，从而使蝶阀的密封性、耐腐蚀性、耐高温性和耐磨性等得到了可靠的保证。
D73H手柄对夹硬密封蝶阀产品简介：
采用的是三维偏心原理设计，使密封面的空间运动轨迹达到理想化，密封面相互之间无磨擦、无干涉，加之密封材料选择得当，从而使蝶阀的密封性、耐腐蚀性、耐高温性和耐磨性等得到了可靠的保证。
广泛应用于石油、化工、城市燃气、城市供热、水处理、和环保等一般工业系统中的管道中，用于输送各种腐蚀性、非腐蚀性流体介质，是一种比较经济节能的阀门。
设计特点：
1. 体积小、重量轻、结构简单，流体阻力和操作力矩较小，操作方便，省力灵巧；
2. 三维偏心结构，使蝶板越关越紧，其密封性能可靠，达到零泄漏；
3. 开、关迅速，操作简易、只需旋转90度即可；
4. 耐高压、耐腐蚀、耐磨损、使用寿命长等；
D73H手柄对夹硬密封蝶阀产品性能参数：公称压力PN(MPa)
0.6
1
1.6
2.5
4
试验压力(MPa)
壳体强度试验
0.9
1.5
2.4
3.8
6
密封试验
0.66
1.1
1.8
2.8
4.4
材质
碳钢型
合金钢型
不锈钢高温型
适用介质
水、水蒸汽、油、蒸汽
油品、蒸汽
蒸汽、油品、酸类、海水
工作温度
≤300℃
≤650℃
≤900℃
产品零部件材料：
名称
阀 体
蝶 板
密封圈
阀 杆
填 料
材料
铸铁、不锈钢、铬钼钢、合金钢
不锈钢与耐高温石棉板
2Cr13、1Cr13不锈钢、铬钼钢
柔性石墨
组合成多层次

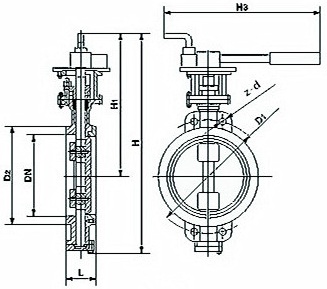

D73H手柄对夹硬密封蝶阀产品外形与结构尺寸：
感谢您访问我们的网站【http://www.shhwv.com 昊沃阀门】公称通径DN
外形尺寸
连接尺寸
L
H1
H
PN0.6MPa
PN1.0MPa
PN1.6MPa
PN2.5MPa
D1
z-d
D1
z-d
D1
z-d
D1
z-d
50
43
112
350
110
4/14
125
4/18
125
4/18
125
4/18
65
46
115
370
130
4/14
145
4/18
145
4/18
145
8/18
80
49
120
380
150
4/14
160
8/18
160
8/18
160
8/18
100
56
138
420
170
4/18
180
8/18
180
8/18
190
8/22
125
64
164
460
200
8/18
210
8/18
210
8/18
220
8/26
150
70
175
555
225
8/18
240
8/22
240
8/22
250
8/26
200
71
208
605
280
8/18
295
8/22
295
12/22
310
12/26
