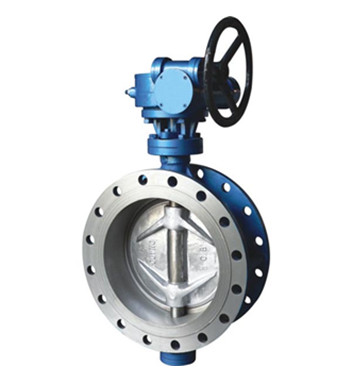

- 产品名称: D343H涡轮法兰硬密封蝶阀
- 产品介绍:
采用精密的J形弹性密封圈和三偏心多层次金属硬密封结构，阀座与碟板密封面均采用不同硬度和不锈钢制作，具有良好的耐腐蚀性，使用寿命长，本阀均有双向密封功能。
D343H涡轮法兰硬密封蝶阀产品简介：
采用精密的J形弹性密封圈和三偏心多层次金属硬密封结构，阀座与碟板密封面均采用不同硬度和不锈钢制作，具有良好的耐腐蚀性，使用寿命长，本阀均有双向密封功能，产品符合国家GB/T13927-92阀门压力试验标准。
广泛应用于石油、化工、食品、医药、轻纺、造纸、水电、船舶、供排水、冶炼等系统中，在一切水、气体、油品、半流体及固体粉未管线和容器上作为调节和截流使用，可任意安装在横向管道或竖向管道。
产品设计制造标准：制造标准
JB/T 8527-97
法兰标准
GB9113-2000
结构长度标准
GB12221-89
检验标准
GB/T 13927-92
设计特点：
1. 大规格蝶板采用绗架结构，强度高，过流面积大，流阻小。
2. 碟板密封面采用堆焊钴基硬质合金，密封面耐磨损，使用寿命长。
3. 驱动装置可以多工位（旋转90°或180°）安装，便于用户使用。
4. 蜗轮法兰式硬密封蝶阀采用三偏心密封结构，阀座与蝶板几乎无磨损，具有越观越紧的密封功能。
5. 蜗轮法兰硬密封蝶阀具有双向密封功能，安装时不受介质流向的限制，也不受空间位置的影响，可在任何方向安装。
6. 密封圈选用不锈钢制作，具有金属硬密封和弹性密封的双重优点，无论在低温和高温的情况下，均具有优良的密封性能，具有耐腐蚀,使用寿命长等特点。
D343H涡轮法兰硬密封蝶阀产品性能参数：公称通经DN（mm）
50～2000
公称压力PN（MPa）
0.6
1
1.6
2.5
密封试验（MPa）
0.66
1.1
1.76
2.75
强度试验（MPa）
0.9
1.5
2.4
3.75
适用温度
碳钢：-29℃～425℃ 不锈钢：-40℃～650℃
适用介质
水、空气、天然气、油品及弱腐蚀性流体
泄漏率
符合GB/T13927-92标准
驱动方式
蜗轮传动、电动、气动、液动
产品零部件材料：
零件名称
阀体
蝶板
阀轴
密封圈
填料
材料
WCB、合金钢、不锈钢、QT450-10
2Cr13不锈钢、合金钢
不锈钢圈
柔性石墨

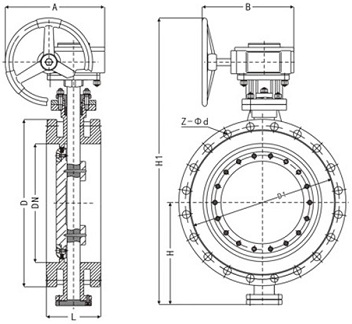

D343H涡轮法兰硬密封蝶阀产品外形与结构尺寸：
感谢您访问我们的网站【http://www.shhwv.com 昊沃阀门】公称通径（DN）
主要尺寸
法兰尺寸和螺栓规格
1.0MPa
1.6MPa
2.5MPa
L
H
H1
D
D1
n-Фd
D
D1
n-Фd
D
D1
n-Фd
短/长
50
108/150
350
112
165
125
4-18
165
125
4-18
165
125
4-18
65
112/170
370
115
185
145
4-18
185
145
4-18
185
145
8-18
80
114/180
380
120
200
160
4-18
200
160
8-18
200
160
8-18
100
127/190
420
138
220
180
8-18
220
180
8-18
235
190
8-22
125
140/200
460
164
250
210
8-18
250
210
8-22
270
220
8-26
150
140/210
555
175
285
240
8-22
285
240
8-22
300
250
8-26
200
152/230
760
200
340
295
8-22
340
295
12-22
360
310
12-26
250
165/250
830
243
395
350
12-22
405
355
12-26
425
370
12-30
300
178/270
895
250
445
400
12-22
460
410
12-26
485
430
16-30
350
190/290
950
280
505
460
16-22
520
470
16-26
555
490
16-33
400
216/310
1190
305
565
515
16-26
580
525
16-30
620
550
16-36
450
222/330
1255
350
615
565
20-26
640
585
20-30
670
600
20-36
500
229/350
1305
380
670
620
20-26
715
650
20-33
730
660
20-36
600
267/390
1340
445
780
725
20-30
840
770
20-36
845
770
20-39
700
292/430
1520
480
895
840
24-30
910
840
24-36
960
875
24-42
800
318/470
1710
530
1015
950
24-33
1025
950
24-39
1085
990
24-48
900
330/510
1810
580
1115
1050
28-33
1125
1050
28-39
1185
1090
28-48
1000
410/550
1960
650
1230
1160
28-36
1255
1170
28-42
1320
1210
28-56
1200
470/630
2250
760
1455
1380
32-39
1485
1390
32-48
1530
1420
32-56
1400
530/710
2435
850
1675
1590
36-42
1685
1590
36-48
1755
1640
36-62
1600
600/790
2780
1030
1915
1820
40-48
1930
1820
40-56
1975
1860
40-62
1800
670/870
3020
1230
2115
2020
44-48
2130
2020
44-56
2195
2070
44-70
2000
760/950
3270
1350
2325
2230
48-48
2345
2230
48-62
2425
2300
48-70
