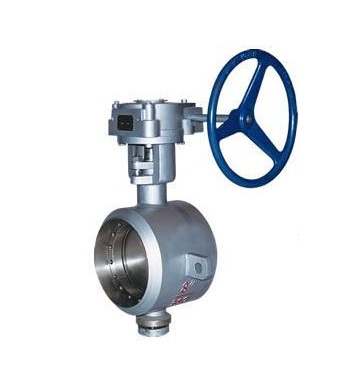

- 产品名称: D363H对悍式硬密封蝶阀
- 产品介绍:
采用三偏心结构,阀座与碟板密封面均采用不同硬度和不锈钢制作,具有良好的耐腐蚀性,使用寿命长。
D363H对悍式硬密封蝶阀产品简介:
采用三偏心结构,阀座与碟板密封面均采用不同硬度和不锈钢制作,具有良好的耐腐蚀性,使用寿命长,本阀具有双向密封功能,产品符合国家GB/T13927-92阀门压力试验标准。
可以流通淡水、污水、海水、空气、蒸气、食品、药品、各种油类、酸类、碱类、盐类等介质,被广泛用于介质温度≤425℃的治金、电力、石油化工、以及给排水和市政建设等工业管道上,作调节流量和载断流体使用。
设计特点:
1. 采用三偏心设计,使该阀门成为高温、高压、防火应用中气泡级密封的理想硬密封蝶阀。
2. 由于采用焊接结构,使阀门与管道平面达到永久性的零泄漏。
3. 此阀无法兰,对管道和保温包扎带来了很大的方便和美观。
4. 具有良好的耐腐蚀性,使用寿命长。
D363H对悍式硬密封蝶阀产品性能参数:公称通经DN(mm)
DN 100~1200mm,in 4~48'
公称压力PN(MPa)
强度试验(1.5×PN)密封试验(1.1×PN)
适用温度
碳钢:-29℃~425℃不锈钢:-40℃~650℃
适用介质
水、蒸汽、热水、油品
驱动方式
蜗轮传动、电动、气动、液动
压力等级
ANSI 150Lb磅级/PN25
焊接标准
GB12224、ANSI B16、25、DIN2559
产品零部件材料:
零件名称
阀体
蝶板
阀座
轴套
阀杆
填料
材料
碳钢、不锈钢、铬铝钢
碳钢、合金钢、不锈钢
不锈钢、钴基硬质合金
不锈钢
不锈钢、特殊材料
柔性石墨

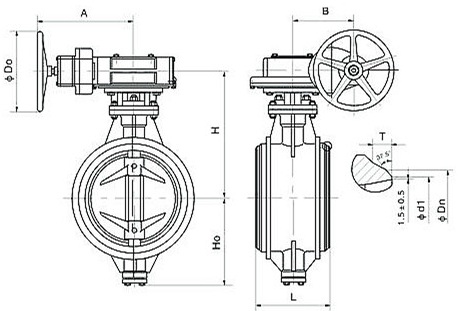

D363H对悍式硬密封蝶阀产品外形与结构尺寸:
公称通径
L
Dn
d1
T
H
H0
A
B
D0
重量(kg)
DN(mm)
80
180
92
85
6
215
98
195
45
152
30
100
190
114
105
6
230
112
195
45
152
37
125
200
138
130
6
246
125
195
45
152
44
150
210
159
152
6
297
155
325
66
305
51
200
230
219
207
9
351
200
325
66
305
62
250
250
274
258
9
384
231
325
78
305
84
300
270
325
313
9
415
261
325
120
400
124
350
290
377
365
9
470
298
325
120
400
153
400
310
426
414
9
531
331
365
146
400
248
450
330
478
466
9
564
369
365
146
400
292
500
350
529
517
9
596
404
365
146
400
363
600
390
630
614
9
676
473
525
305
400
568
700
430
720
702
14
749
538
525
305
400
668
800
470
820
802
14
829
615
525
305
400
836
900
510
920
902
14
852
628
525
305
400
1360
1000
550
1020
1000
15
1013
730
590
413
400
1896
1200
630
1220
1200
15
1137
850
590
413
400
2615
1400
710
1420
1400
15
1348
980
698
425
650
3525
1600
790
1620
1600
18
1517
1155
698
425
650
5496
