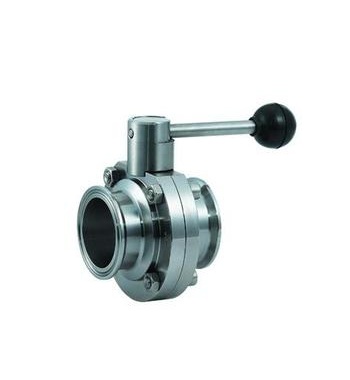

  • 产品名称:    卫生级卡箍式蝶阀
  • 产品介绍:
    采用卡箍式连接,具有结构简单、造型美观、装拆快捷,开关迅速,操作灵活,流体阻力小,使用安全可靠等优点。
  • 卫生级卡箍式蝶阀产品简介:
          采用卡箍式连接,具有结构简单、造型美观、装拆快捷,开关迅速,操作灵活,流体阻力小,使用安全可靠等优点,克服了法兰,管螺纹、梯形螺纹等我国传统的连接方式所产生的缺点,可配合各种执行机构进行运作。
          该阀全部钢件采用耐酸不锈钢材料,密封件采用食品硅橡胶或聚四氟乙烯材料,符合食品卫生规范,被广泛应用于食品、酿酒、饮料、乳制品、精细化工制药及生物工程等行业。

    设计特点:
    1. 经过严密的强度和密封试验,保证质量。
    2. 阀体均采用可拆连接,结构简单,维修方便。
    3. 造型轻巧美观,表面光亮而不粘尘,无毛刺扎手。
    4. 阀杆镶装尼龙轴套,减小了磨擦力,因而开启灵活轻松。
    5. 钢件均采用不锈钢制作,橡胶采用食品橡胶,卫生质量高。
    6. 手柄采用扳动式和拉动式,可承受较大操作力矩,不易扳断。
    7. 抽样进行不低于 30000 次的疲劳寿命试验,保证了其使用寿命。
    8. 开闭范围为0~90°,可固定于每隔15°的位置上,具有可调性,且开闭迅速,操作方便。
    9. 阀体通径与管道内径等径,开启时窄而呈流线型的阀板与流体方向一致,流量大而阻力小,无物料积聚。
    10. 采用高精度数控车床精车阀体,保证了蝶阀可靠的互换性,免去了因更换橡胶而不能保证其使用性能的麻烦。

    卫生级卡箍式蝶阀产品性能参数和零部件材料:

    规格(ISO)

    25~102

    公称压力

    PN0.6~1.6MPa

    工作温度

    -20~200℃

    阀体材料

    304、316、316L

    蝶板材料

    304、316、316L

    阀杆材料

    304、316、316L

    密封材料

    采用符合卫生标准的硅橡胶,也可根据用户耐温需要配制三元乙丙橡胶或氟橡胶

    卫生级卡箍式蝶阀产品外形与结构尺寸:

    规格(ISO)

    A

    B

    D

    L

    H

    重量(Kg)

    20

    66

    78

    50.5

    130

    82

    1.35

    25

    66

    78

    50.5

    130

    82

    1.35

    32

    66

    78

    50.5

    130

    82

    1.2

    38

    70

    86

    50.5

    130

    86

    1.3

    51

    76

    102

    64

    140

    96

    1.85

    63

    98

    115

    77.5

    150

    103

    2.25

    76

    98

    128

    91

    150

    110

    2.6

    89

    102

    139

    106

    170

    116

    3

    102

    106

    154

    119

    170

    122

    3.6

    108

    106

    159

    119

    170

    126

    3.6

    133

    140

    185

    145

    190

    138

    6.5

    159

    260

    215

    172

    190

    153

    11

    安装说明:
    a. 该阀安装完成通入压力介质时,转动手柄90°检查内外密封,如无渗漏现象,即可投入正常使用。
    b. 使用过程中如发现蝶阀关闭时,内部仍有渗漏现象,须更换密封圈,重新正确安装后再投入使用。
    c. 该蝶阀一般用于接通及断开介质,也可以用于调节流量,但不要将该阀安装于要求严格调节介质流量大小的系统中。
    d. 本阀门安装前,应将管道及阀门清洗干净,密封面处不得有划伤痕和污物,以免产生内漏或减少产品的使用寿命。
    安装时须仔细核对卡箍连接型号是否一致,焊接外径是否符合标准,卡箍与该阀连接处应安装专用密封圈,使该阀与管道连接密封可靠。水平管道、垂直管道均可安装。

    感谢您访问我们的网站【http://www.shhwv.com 昊沃阀门
    如有任何疑问,您可以致电给我们021-56318396  13917079580(小吕),我们一定会尽心尽力为您提供优质的服务。
    本厂专业提供蝶阀球阀、水利控制阀、止回阀呼吸阀截止阀针型阀过滤器阻火器背压阀柱塞阀旋塞阀、船用阀门塑料阀门等各类阀门

  • 质量推动发展,昊沃为您创造更多价值
    不断提升质量,精益求精,“有口皆碑,品质卓越的质量”是昊沃永恒的主题。
    昊沃严格按照 ISO9001-2000 质量体系认证要求,质量严格把关,责任到人,确保生产、服务、销售的有序运行。
    加强与用户之间的沟通,竭诚为广大客户提供优质产品,至善至美服务,特此我公司做出以下承诺:
    一、产品标准
    产品严格按照中国GB、CB标准、美国 API和 HG标准等标准设计、验收、制造。结构长度按照国家标准,密封面硬度达到国家规定要求。
    二、售前服务
    产品介绍,疑难解答,非标产品设计,技术交流。
    三、售中服务
    1.对特殊或复杂的产品,我公司安排技术人员对用户进行产品使用、调式、维修及故障排除进行培训和指导。
    2.保证及时供货,守信合同,随时保持与客户联系。
    四、售后服务
    一、货到现场后现场安装人员如需进行技术指导安装,技术培训和调试指导服务,卖方负责委派技术人员进行视频培训与指导。如需要到现场培训,由双方协商而定。
    二、质保期为收到货物之日起算12个月,质保期内产品质量按照国家标准实行,
    三、卖方承诺接到买方售后服务电话后尽早给予解决方案,如果需要去现场售后服务的,卖方承诺会指派经验丰富的售后服务人员尽快到达售后服务现场,并承诺在到达现场后立即给予处理直到系统能正常运行。
  • 询 价 指 南:
    询问阀门产品时,必须提供以下资料与参数:
    1) 所需阀门名称
    2) 所需阀门产品在什么行业使用:石油、电力、化工、天然气、空调、消防、市政。
    3) 所需阀门介质(流体)的工作温度(常温、底温、高温、多少温度)
    4) 所需阀门介质的物理、化学性能(腐朽性、易燃易爆性、毒性、物态等)
    5) 所需阀门的密封面要求(金属密封;本体密封W. 软密封、橡胶、四氟)
    6) 所需阀门阀体选用何种材质(铸铁、铸钢、锻钢、不锈钢、黄铜、UPVC塑料、PPR等)
    7) 所需阀门介质的工作压力(6压、1.0Map、1.6Map.等高中压、美标磅级150LB、300LB等)
    8) 所需阀门公称尺寸(规格大小)(几分、几英寸、多少MM)
    9) 所需阀门结构长度(对阀门L有什么要求,现场空间位置是否够用)
    10) 所需阀门与管道的连接形式(螺纹连接、法兰连接、对焊、卡箍、承插、快速接入等)
    11) 所需阀门阀门的操作方式(手动、齿轮传动、蜗杆传动、电动、气动、液动、电液联动等)

    订 货 须 知:

    一、如客户对采购清单上的产品有特殊要求,须在订合同前提供以下说明:
    1) 公称直径、全通径、缩径、管道尺寸
    2) 连接形式
    3) 结构长度
    4) 阀门重量要求
    5) 阀门启闭速度和启闭次数
    6) 实验、检验标准及其他要求
    7) 运用介质及温度、压力范围
    8) 阀门工作环境及保养条件(是否防爆)
    9) 阀门的流通能力和流体阻力系数
    10) 驱动装置能源特性(交流电或直流、电压、空气压力)
    二、如由客户自己提供确定的阀门类型和型号时,客户应给予正确说明:其型号的含义和相关要求,在供需双方理解一致的条件下签订合同。
    三、 本公司可以根据客户特殊要求配置各类驱动装置(在各项技术能达到的情况下)。
