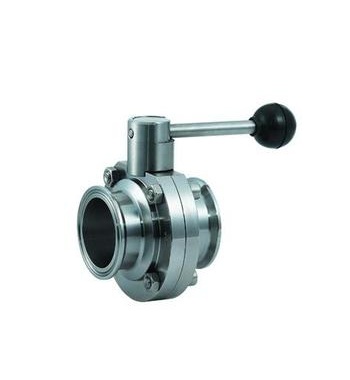

- 产品名称: 卫生级螺纹式蝶阀
- 产品介绍:
采用圆螺纹式连接，具有结构简单、造型美观、装拆快捷，开关迅速，操作灵活，流体阻力小，使用安全可靠等优点。
卫生级螺纹式蝶阀产品简介：
采用圆螺纹式连接，具有结构简单、造型美观、装拆快捷，开关迅速，操作灵活，流体阻力小，使用安全可靠等优点，克服了法兰，管螺纹、梯形螺纹等我国传统的连接方式所产生的缺点，可配合各种执行机构进行运作。该阀全部钢件采用耐酸不锈钢材料，密封件采用食品硅橡胶或聚四氟乙烯材料，符合食品卫生规范，被广泛应用于食品、酿酒、饮料、乳制品、精细化工制药及生物工程等行业。
设计特点：
1. 经过严密的强度和密封试验，保证质量。
2. 阀体均采用可拆连接，结构简单，维修方便。
3. 造型轻巧美观，表面光亮而不粘尘，无毛刺扎手。
4. 阀杆镶装尼龙轴套，减小了磨擦力，因而开启灵活轻松。
5. 钢件均采用不锈钢制作，橡胶采用食品橡胶，卫生质量高。
6. 手柄采用扳动式和拉动式，可承受较大操作力矩，不易扳断。
7. 抽样进行不低于 30000 次的疲劳寿命试验，保证了其使用寿命。
8. 开闭范围为0~90°，可固定于每隔15°的位置上，具有可调性，且开闭迅速，操作方便。
9. 阀体通径与管道内径等径，开启时窄而呈流线型的阀板与流体方向一致，流量大而阻力小，无物料积聚。
10. 采用高精度数控车床精车阀体，保证了蝶阀可靠的互换性，免去了因更换橡胶而不能保证其使用性能的麻烦。
卫生级螺纹式蝶阀产品性能参数和零部件材料：规格（ISO）
25～102
公称压力
PN0.6～1.6MPa
工作温度
-20～200℃
阀体材料
304、316、316L
蝶板材料
304、316、316L
阀杆材料
304、316、316L
密封材料
采用符合卫生标准的硅橡胶，也可根据用户耐温需要配制三元乙丙橡胶或氟橡胶
卫生级螺纹式蝶阀产品外形与结构尺寸：
规格（ISO）
A
B
D
L
H
重量（Kg）
25
66
78
40×1/6
130
82
1.3
32
66
78
48×1/6
130
82
1.3
38
70
86
60×1/6
130
86
1.7
51
76
102
70×1/6
140
96
2.2
63
80
115
85×1/6
150
103
2.9
76
84
128
98×1/6
150
110
3.4
89
90
139
110×1/6
170
116
3.9
102
104
159
132×1/6
170
126
5.5
安装说明：
1) 该阀安装完成通入压力介质时，转动手柄90°检查内外密封，如无渗漏现象，即可投入正常使用。
2) 使用过程中如发现蝶阀关闭时，内部仍有渗漏现象，须更换密封圈，重新正确安装后再投入使用。
3) 本阀门安装前，应将管道及阀门清洗干净，密封面处不得有划伤痕和污物，以免产生内漏或减少产品的使用寿命。
4) 该蝶阀一般用于接通及断开介质，也可以用于调节流量，但不要将该阀安装于要求严格调节介质流量大小的系统中。
5) 安装时须仔细核对卡箍连接型号是否一致，焊接外径是否符合标准，卡箍与该阀连接处应安装专用密封圈，使该阀与管道连接密封可靠。水平管道、垂直管道均可安装。感谢您访问我们的网站【http://www.shhwv.com 昊沃阀门】
