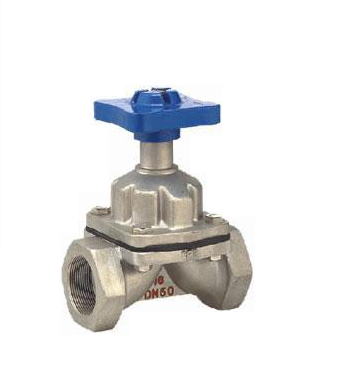

- 产品名称: EG11W内螺纹隔膜阀
- 产品介绍:
内螺纹隔膜阀的启闭件是一块用软质材料制成的隔膜，把内腔与阀盖内腔及驱动部件隔开。采用橡胶或塑料等软质密封制作的隔膜，密封性较好。由于隔膜为易损件，应视介质特性而定期更换。
EG11W内螺纹隔膜阀产品简介:
内螺纹隔膜阀的启闭件是一块用软质材料制成的隔膜，把内腔与阀盖内腔及驱动部件隔开。采用橡胶或塑料等软质密封制作的隔膜，密封性较好。由于隔膜为易损件，应视介质特性而定期更换。 内螺纹隔膜阀用于含硬质悬浮物的介质；由于内螺纹隔膜阀介质只与阀体和隔膜接触，所以无需填料函，不存在填料函泄漏问题，对阀杆部分无腐蚀可能。
产品执行标准:
1. 设计与制造：BS5156
2. 结构长度：BS5156
3. 法兰连接尺寸：BS4504、DIN2532、JIS B2212、ANSI B16.1、ISO2004
产品用途:
本阀专用于控制一般腐蚀性介质，可供各类管路或设备上作启闭及节流用。
适用温度：≤120℃、≤150℃(按照隔膜材料)
压力等级：PN(MPa) 0.6 1.0 1.6
产品测试:
衬里层：电火花检测
试验与检验按BS6755标准
公称压力：PN(MPa)
阀体：PN×1.5
密封：PN×1.1
EG11W内螺纹隔膜阀产品性能参数:公称通径
公称压力
工作压力
DN
G
MPa
MPa
8
1/4
1.6MPa
1.6MPa
10
3/8
15
1/2
20
3/4
25
1
32
1 1/4
40
1 1/2
50
2
65
2 1/2
1MPa
80
3
零部件材料:
名称
材料
阀体
铸铁、不锈钢、球铁
阀盖
铸铁
阀瓣
铸铁
手轮
铸铁
隔膜
天然胶、乙丙胶等
阀杆
碳钢
EG11W内螺纹隔膜阀结构图与尺寸:
部件列表：1．阀体 2．隔膜 3．阀瓣 4．阀杆 5．阀盖 6、手轮公称通径
L
SW
b
H1
b
D0
质量
DN
G
mm
mm
mm
mm
mm
mm
Kg/kilos
8
1/4
50
20
-
60
66
45
0.6
10
3/8
50
24
-
45
0.7
15
1/2
65
38
8
84
92
50
0.8
20
3/4
85
40
12
93
103
50
1.1
25
1
110
48
18
106
120
66
1.9
32
1 1/4
120
58
18
137
156
96
3.3
40
1 1/2
140
69
18
142
163
96
4.2
50
2
165
85
20
167
192
96
5.8
65
2 1/2
203
60
20
190
225
165
9.5
80
3
254
105
32
206
246
230
16.2
