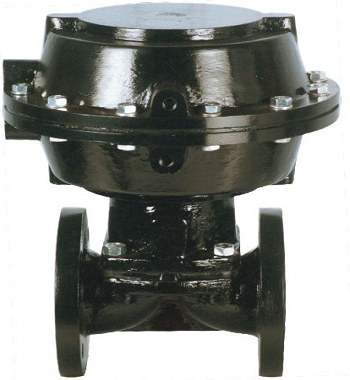

- 产品名称: EG641活塞气动隔膜阀
- 产品介绍:
本阀专用于控制非腐蚀性或一般腐蚀性介质，阀体内腔表面无衬里或覆有可供选择的各种橡胶、适用于不同工作温度和液体管路。
EG641活塞气动隔膜阀产品简介：
本阀专用于控制非腐蚀性或一般腐蚀性介质，阀体内腔表面无衬里或覆有可供选择的各种橡胶、适用于不同工作温度和液体管路。
适用温度：≤85℃、≤100℃、≤120℃、≤150℃(按照衬里和隔膜材料)
产品执行标准：设计制造
国标GB
英标BS/API
GB 12239
BS5156
结构长度
GB 12221
英国Saunders公司
JB 1688
法兰尺寸
JB78
BS4504
GB9113
HG20592～HG20635
压力试验
GB/T13927
API598
产品测试：
1. 衬里层：电火花检测
2. 试验与检验按BS6755标准
3. 公称压力：PN(MPa)
4. 阀体：PN×1.5
5. 密封：PN×1.1
EG641活塞气动隔膜阀产品性能参数：DN
公称压力
工作压力
代号
气源压力
气源接头
耗气量
MPa
MPa
ES
MPa
MPa
cm3
15
1.6
1.6
20
54
0.3
1/8
163.87
25
54
0.3~0.4
1/8
196.65
32
55
0.3~0.4
1/8
229.4
40
55
0.3~0.4
1/4
1458.7
50
55
0.3~0.4
1/4
3162.7
65
1
1
55
0.3~0.4
1/4
3243
80
56
0.4~0.5
3/8
6636.8
100
57
0.4~0.5
3/8
6948
125
57
0.4~0.5
3/8
7374.2
150
58
0.5
3/8
10652
200
0.6
0.6
58
0.6
3/8
16715
250
零部件材料：
1. 阀体：铸铁、球墨铸铁、碳钢、不锈钢
2. 阀盖：铸铁、球墨铸铁、碳钢、不锈钢
3. 衬里：无衬里、橡胶
4. 隔膜：橡胶
5. 阀瓣：铸铁
6. 气缸：铝合金、碳钢
7. 气动薄膜：橡胶
8. 阀杆：碳钢、不锈钢
EG641活塞气动隔膜阀结构图与尺寸：
1．阀体 2．阀体衬里 3．隔膜 4．阀瓣 5．下阀杆 6．阀盖 7．气缸 8．气动薄膜 9．气缸盖
DN
L
D
D1
n-Фd
f
H
D0
B
代号
mm
mm
mm
mm
mm
mm
mm
mm
ES
15
108
95
65
2
20
117
105
75
4-13.5
2
136
140
168
54
25
127
115
85
4-13.5
2
144
140
168
54
32
146
140
100
4-17.5
2
209
140
260
55
40
159
150
110
4-17.5
2
227
140
260
55
50
190
165
125
4-17.5
2
231
140
260
55
65
216
185
145
4-17.5
2
252
140
260
55
80
254
200
160
8-17.5
2
285
165
425
56
100
305
220
180
8-17.5
2
360
280
425
57
125
356
250
210
8-17.5
3
370
280
425
57
150
406
285
240
8-22
3
462
280
549
58
200
521
340
295
8-22
3
544
280
549
58
250
635
395
350
5
注：
1. 气动隔膜阀门尚可附装反馈信号、限位器或定位器，以适应自控、程控或调节流量的需要。
2. 气动阀门的反馈信号采用无触点传感技术。
3. 采用薄膜式气缸替代活塞式气缸，排除了活塞易损漏而导致无法启闭阀门的弊端。
4. 当气源发生故障时，可操作手轮使阀门开启。
