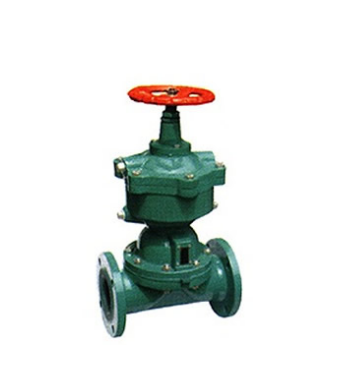

- 产品名称: G641J往复型气动隔膜阀
- 产品介绍:
专用于控制非腐蚀性或一般腐蚀性介质，阀体内腔表面无衬里或覆有可供选择的各种橡胶，往复型气动隔膜阀适用于不同工作温度和流体管路。
G641J往复型气动隔膜阀产品简介:
专用于控制非腐蚀性或一般腐蚀性介质，阀体内腔表面无衬里或覆有可供选择的各种橡胶，往复型气动隔膜阀适用于不同工作温度和流体管路。
往复型气动隔膜阀适用温度：≤85℃、≤100℃、 ≤120℃、≤150℃（按照衬里和隔膜材料）
压力等级：PN0.6、1.0、1.6
产品执行标准:
设计与制造按：GB12239
结构长度按：GB12221
法兰连接尺寸按：GB 4216.4
试验与检验按：GB/T 13927
产品测试:
衬里层：电火花检测
试验与检验按GB/T13297标准
公称压力：PN（Mpa）
阀体：PN×1.5
密封：PN×1.1
G641J往复型气动隔膜阀产品性能参数:DN
公称压力
工作压力
气源压力
气源接头
耗气量
重量
mm
MPa
MPa
MPa
in
cm3
15
0.6
0.6
20
25
0.4
10×1
2.395×102
6.5
32
0.4
12×1.25
6.082×102
40
0.4
12×1.25
6.082×102
50
0.4
12×1.25
1.235×102
25
65
0.5
16×1.5
3.725×103
31.5
80
0.5
16×1.5
3.725×103
62.5
100
0.5
20×1.5
9.458×103
93.5
125
0.5
20×1.5
1.409×104
114
150
0.5
20×1.5
2.868×104
164
200
0.4
0.5
20×1.5
4.619×104
249
250
零部件材料:
阀体：铸铁、球墨铸铁、碳钢、不锈钢
阀盖：铸铁、球墨铸铁、碳钢、不锈钢
衬里：无衬里、橡胶
隔膜：橡胶
阀瓣：铸铁、碳钢
气缸：球墨铸铁
活塞：碳钢
阀杆：碳钢
手轮：铸铁
G641J往复型气动隔膜阀结构图与尺寸:
部件列表： 1、阀体 2、阀体衬里 3、隔膜 4、阀瓣 5、下阀杆 6、阀盖 7、气缸 8、活塞 9、气缸盖 10、上阀杆 11、手轮DN
L
D
D1
n-φd
F
H1
H2
D0
B
重量
mm
（mm）
（mm）
（mm）
（mm）
（mm）
（mm）
（mm）
（mm）
15
125
95
65
4-14
2
20
139
105
75
4-14
2
25
145
115
85
4-14
2
250
264
120
94
6.5
32
160
140
100
4-18
2
3025
328
140
120
40
180
150
110
4-18
3
306
328
140
120
50
210
165
125
4-18
3
379
405
160
185
25
65
250
185
145
4-18
3
467
502
240
245
31.5
80
300
200
160
4-18
3
483
523
240
245
62.5
100
350
220
180
8-18
3
565
617
280
330
93.5
125
400
250
210
8-18
3
664
732
320
380
114
150
460
285
240
8-22
3
750
830
320
470
164
200
570
340
295
8-22
4
930
1050
400
470
249
250
680
395
350
12-22
4
