G49三通隔膜阀产品简介：
    管路流体输送系统中控制部件，它是用来改变通路断面和介质流动方向，具有导流、截止、调节、节流、止回、分流或溢流等功能。用于流体控制的阀门，从最简单的截止阀到极为复杂的自控系统中所用的各种阀门，其品种和规格繁多，阀门的公称通径从极微小的仪表阀大至通径达10m的工业管路用阀。阀门可用于控制水、蒸汽、油品、气体、泥浆、各种腐蚀性介质、 液态金属和放射性流体等各种类型流体的流动。

产品用途：
    专用于控制非腐蚀性或一般腐蚀性介质，阀体内腔表面无衬里或覆有可供选择的各种橡胶，适用于不同工作温度和流体管路。衬里材料的多样性，可适用于各种介质，并具有良好的耐腐蚀性。阀体与盖被中间隔膜隔开，使得隔膜上方的阀盖，阀杆零件不受介质侵蚀,隔膜阀是一种特殊形式的截止阀。

产品执行标准：
1. 设计与制造：GB122239
2. 结构长度：GB12221、JB1688
3. 法兰连接尺寸：GB4216、JB78

G49三通隔膜阀产品特点：
三通隔膜阀是一种特殊形式的截止阀；
1. 弹性密封的开闭件，确保没有内漏；
2. 流线型的流道，使得压力损失小；
3. 没有填料函，因此没有外漏；
4. 阀体与盖被中间隔膜隔开，使得隔膜上方的阀盖，阀杆零件不受介质侵蚀；
5. 隔膜可更换，维护费用低；
6. 衬里材料的多样性，可适用于各种介质，并具有良好的耐腐蚀性。

三通隔膜阀测试：
1. 衬里层：电火花检测
2. 试验与检验按GB/T13297标准
3. 公称压力：PN（Mpa）
4. 阀体：PN×1.5
5. 密封：PN×1.1

零部件材料：
1. 阀体：铸铁、球墨铸铁、碳钢、不锈钢
2. 阀盖：铸铁、球墨铸铁、碳钢、不锈钢
3. 衬里：无衬里、橡胶
4. 隔膜：橡胶
5. 阀瓣：铸铁
6. 阀杆：碳钢、不锈钢
7. 手轮：铸铁

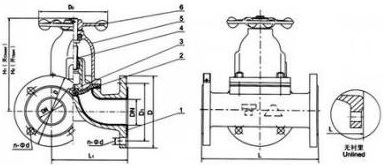

G49三通隔膜阀结构图与尺寸：

安装说明：
1. 隔膜阀应存放在干燥通风的室内，严禁堆迭放置。
2. 库存隔膜阀的通路两端必须封口，以防止异物进入内腔而损伤密封部件。且应避免与油类或其他易燃物品接触。
3. 隔膜阀的金属加工表面应清除污垢，并涂以防锈油。油杯内需经常注以润滑油脂。
4. 衬胶层或橡胶隔膜表面切勿涂刷油脂类物品，以免产生橡胶溶胀而影响阀门使用寿命。
5. 在存放期间或停用期间，应逆时针旋转手轮，使阀门处于微启状态，避免使隔膜因长期受压而失去弹性。
6. 运输过程中或安装时，吊索不得系结在手轮或阀杆上。并严禁与其他金属或硬质物件撞击，以防止损伤零件和衬胶。
7. 安装前，应仔细核对管路的运行条件及介质是否与本阀的适用范围相符，避免选用不当而造成不必要的损失，乃至发生意外事故。
8. 除不宜应用于真空管路上，可在管路的任意位置安装作双向流动，但应确保操作和维修的方便。
9. 安装前，应将阀体内阀门网清洗干净，防止污垢卡阻或损伤密封部件，并检查各部件连接螺栓是否均布紧固。
10. 运行中必须经常检查与介质接触的部件，并按实际使用情况，定期更换易损部件。
11. 当更换隔膜时，应注意切勿将隔膜拧得过紧或过松。
12. 应用于间断性运行管路上，则在停止使用期间，应清洗与介质接触部位，以延长使用寿命。
13. 在手动操纵隔膜阀时，不得借助于辅助杠杆使阀门启闭，以免扭矩过大而损伤驱动零件或密封部位。
14. 经经检修后的隔膜阀，在应用前，需按有关测试规定进行密封性试验合格后方能安装。
