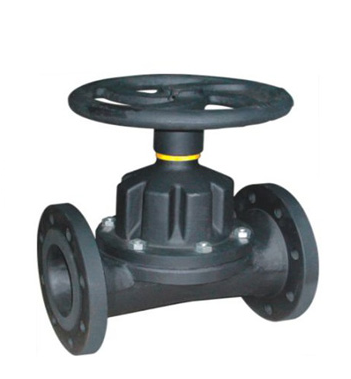

- 产品名称: G46直通式隔膜阀
- 产品介绍:
主要应用于生物制药、食品、行业; 以及电力、化工、电镀、等行业的工业水处理中, 还被应用于半导体晶圆的生产中，该阀特别适用于运送有腐蚀性，有粘性的流体，例如泥浆、食品、药品、织维性粘合液等，按照衬里和隔膜材料的不同可适用不同的温度。
G46直通式隔膜阀产品简介：
专用于控制非腐蚀性或一般腐蚀性介质，阀体内腔表面无衬里或覆有可供选择的各种橡胶、适用于不同工作温度和液体管路。
适用温度：≤85℃、≤100℃、≤120℃、≤150℃(按照衬里和隔膜材料)
压力等级：PN(MPa) 0.6 1.0 1.6
主要应用于生物制药、食品、行业; 以及电力、化工、电镀、等行业的工业水处理中, 还被应用于半导体晶圆的生产中，该阀特别适用于运送有腐蚀性，有粘性的流体，例如泥浆、食品、药品、织维性粘合液等，按照衬里和隔膜材料的不同可适用不同的温度。
产品执行标准：
1. 设计与制造：BS5156
2. 结构长度：BS5156
3. 兰连接尺寸：BS4504、DIN2532、JIS B2212、ANSI B16.1、ISO2004
G46直通式隔膜阀产品特点：
隔膜阀是一种特殊形式的截断阀：
1. 弹性密封的开闭件，确保没有内漏；
2. 流线型的流道，使得压力损失小；
3. 没有填料函，因此没有外漏；
4. 阀体与盖被中间隔膜隔开，使得隔膜上方的阀盖，阀杆等零件不受介质侵蚀;
5. 隔膜可更换，维护费用低；
6. 衬里材料的多样性，可适用于各种介质，并具有强度高、耐腐蚀性能好的特点。
产品测试：
1. 衬里层：电火花检测
2. 试验与检验按BS6755标准
3. 公称压力：PN(MPa)
4. 阀体：PN×1.5
5. 密封：PN×1.1
零部件材料：
1. 阀体：铸铁、球墨铸铁、碳钢、不锈钢
2. 阀盖：铸铁、球墨铸铁、碳钢、不锈钢
3. 衬里：无衬里、橡胶
4. 隔膜：橡胶
5. 阀瓣：铸铁、碳钢
6. 阀杆：碳钢、不锈钢
7. 手轮：铸铁

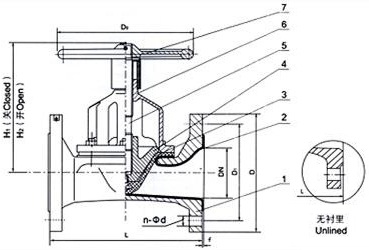

G46直通式隔膜阀结构图与尺寸：
部件列表：1．阀体 2．阀体衬里 3．隔膜 4．阀瓣 5．阀杆 6．阀盖 7、手轮DN
公称压力
工作压力
L
D
D1
n-Фd
f
H1
b
D0
质量
MPa
MPa
mm
mm
mm
mm
mm
mm
mm
mm
Kg/kilos
20
1
1
117
105
75
4-13.5
2
150
162
25
127
115
85
4-13.5
2
150
162
120
3.5
32
146
140
100
4-17.5
2
152
180
120
5
40
159
150
110
4-17.5
2
152
180
120
6
50
190
165
125
4-17.5
2
163
198
120
8.5
65
216
185
145
4-17.5
2
205
227
230
16
80
254
200
160
8-17.5
2
220
252
230
22
100
305
220
180
8-17.5
2
262
300
280
32
125
0.6
356
250
210
8-17.5
3
290
335
280
43.5
150
406
285
240
8-22
3
368
427
368
65
200
521
340
295
8-22
3
410
470
483
112.5
250
0.4
635
395
350
12-22
5
479
569
483
192.5
300
749
445
400
12-22
5
550
650
560
296
350
787
505
460
16-22
5
550
650
560
400
0.25
914
565
515
16-26
5
640
