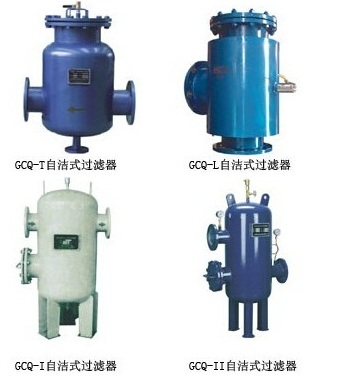

- 产品名称: GCQ自洁式排气过滤器
- 产品介绍:
广泛应用于工业冷却水系统、空调水系统、热交换水系统、生产生活热水供应系统、热水采暖锅炉水系统等。
GCQ自洁式排气过滤器产品简介：
为多功能系统部件，具有压差自动报警功能、气水分离功能又有过滤功能。过滤器自洁能力强，不用经常清扫过滤网。对水系统中的氧化铁皮、老垢、污泥和空气等杂质进行有效的排除，以充分发挥和保证水质的清洁。该产品广泛应用于工业冷却水系统、空调水系统、热交换水系统、生产生活热水供应系统、热水采暖锅炉水系统等。
产品工作原理：
利用气水分离、沉降、过滤等机理。当冷却水、热水、冷冻水系统中水进入自洁式排汽水过滤器时，体积扩大，流速急剧降低，水中气泡分离上升至聚气区，小气泡吸附在分离板上，当形成大气泡上升至聚气区后通过自动排气阀排除。带有污物的循环水在过滤器中污物随水流沉降，通过分离板后污物得到了加速，在滤芯的两侧迅速沉降在存污区，因存污区容污量大，只需定期开启排污阀。经过空气和污物分离较干净的水经滤芯流入水泵入口，由于水泵及水流的冲击下滤芯有较小的振动，能将个别贴附在滤芯外侧的污物振落，达到自洁的目的。
GCQ自洁式排气过滤器产品特点：
a. 立式、卧式随意，占空间面积小。
b. 进出口夹角有0°，90°，180°，270°。任意角度，机房布置灵活。
c. 有自洁滤网功能，不需开盖清理滤网。
d. 能排除水中气泡和溶于水中的空气，减少系统腐蚀，保护水泵叶轮。
e. 减少系统腐蚀，保护水泵叶轮。
f. 容纳污垢容量大。
g. 部件阻力小。
h. 污物增加系统阻力不变。
i. 形式多，有T型、直角型、Ⅰ型、Ⅱ型各种形式。
产品性能参数：
① 压力范围：0.6、1.0、1.6MPa
② 适用温度≤95℃
③ 排气率：99%
④ 排污率：99%
⑤ 特殊规格可按用户要求订制
⑥ 法兰连接尺寸按GB/T9119-2000
GCQ自洁式排气过滤器结构图与尺寸:
左边：GCQ-Ⅰ、Ⅱ 右边：GCQ-T
GCQ-T型水平进排水自洁式排气水过滤器：规格DN
参考流量
A
D
B
C
E
F
重量Kg
50
5-7
320
159
130
320
15
25
35
65
8-11
380
219
150
370
15
25
45
80
15-20
460
273
175
420
15
25
60
100
25-35
520
325
210
500
15
25
80
125
45-60
580
377
235
600
15
40
110
150
60-85
640
426
260
700
15
40
160
200
90-130
720
470
300
800
15
40
220
250
150-260
780
500
360
950
15
50
280
300
250-400
890
600
400
1050
15
50
350
350
450-650
1000
700
460
1200
15
50
420
400
650-900
1120
800
515
1350
15
65
490
450
900-1100
1100
900
560
1450
15
65
560
500
1150-1500
1240
1000
610
1600
15
65
640
GCQ-Ⅰ、Ⅱ自洁式排气水过滤器
规格DN
参考流量m/h
A
B
C
D
E
F
G
H
I
Ⅰ重量kg
Ⅱ重量kg
50
7-10
219
520
160
210
380
300
15
25
200
50
52
65
12-21
273
580
180
230
440
400
15
25
220
70
73
80
20-30
325
700
210
290
510
450
15
25
240
90
94
100
35-55
377
820
250
330
570
500
15
40
250
120
125
125
60-90
426
910
280
360
600
600
15
40
270
150
156
150
85-120
500
1020
320
410
740
650
15
40
270
190
197
200
130-250
600
1200
380
470
860
750
15
50
270
240
250
250
260-400
700
1450
450
580
980
850
15
50
290
320
335
300
400-650
800
1570
490
620
1090
1000
15
50
290
450
470
350
650-900
900
1840
540
780
1290
1100
15
65
300
640
665
400
900-1100
1000
1990
590
840
1320
1250
15
65
300
700
730
450
1100-1500
1100
2190
640
940
1440
1350
15
65
300
880
910
安装与使用：
1) 安装时应注意使壳体上的箭头方向（水平或向下与介质的流动方向一致）。
2) 最好设置旁通管路，以便在过滤器进行清洗或发生故障时不影响系统的正常运行。
3) 过滤器与水处理器设备配套使用时，应安装在水处理设备进水口之前。
维护与保养：
1．过滤器的核心部位是过滤器芯件，过滤芯由过滤器框和不锈钢钢丝网组成，不锈钢钢丝网属易损件，需特别保护。
2．当过滤器工作一段时间后，过滤器芯内沉淀了一定的杂质，这时压力降增大，流速会下降，需及时清除过滤器芯内的杂质。
3．清洗杂质时，特别注意过滤芯上的不锈钢钢丝网不能变形或损坏，否则，再装上去的过滤器，过滤后介质的纯度达不到设计要求，压缩机、泵、仪表等设备会遭到破坏。
4．如发现不锈钢钢丝网变形或损坏，需马上更换。感谢您访问我们的网站【http://www.shhwv.com 昊沃阀门】
