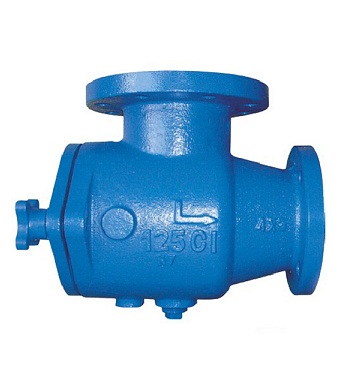

- 产品名称: KYKS扩散过滤器
- 产品介绍:
一种新型泵入口过滤器，是一种集管道除污、过滤、弯头与变径一体的综合性过滤器。
KYKS扩散过滤器产品简介：
一种新型泵入口过滤器，是一种集管道除污、过滤、弯头与变径一体的综合性过滤器。自身可扩散流向，降低管道内的流速，在流动过程中又可适当的降低流速，也可通过内部导向板使流体分散并均匀的分布流速，保障了泵的长期稳定的运转。
直接安装在泵的入口处，起到导流作用，能够为泵提供平衡的水流，保护泵的叶片，具有稳定水流，提高水泵效率，延长水泵寿命的功能。
采用过滤面积大的不锈钢过滤网，减小了压力损失与阻力，扩散过滤器适用于各种安装条件，也可水平或垂直安装，缩小了安装空间，并减少了施工费用，具有取代90度弯头、变径管、其它过滤器及整流管的功能。
产品工作原理：
1) 泡点法测试原理：当滤膜和滤芯用一定的溶液完全浸润，然后通过气源在一侧加压(我们仪器里面有进气控制系统，可以稳定压力，调节进气)，随着压力的增加，气体从滤膜的一侧放出，表现膜一侧出现大小、数量不等的气泡,通过仪器判断出对应的压力值就是泡点。
2) 扩散流法测试原理：扩散流测试是指当气体压力在滤芯起泡点值的80%时，这时还没有出现大量的气体穿孔而过，只是少量的气体先溶解到液相的隔膜中，然后从该液相扩散到另一面的气相中，这部分气体称之为扩散流。
3) 为什么扩散流的方法更好：起泡点值只是一个定性的值，从开始起泡到最后的群起泡是一个比较长的过程，不能准确的定量。而测量扩散流值是一个定量值，不但能准确的确定过滤器的完整性，而且还能反应出膜的孔隙率、流量和有效过滤面积等方面的问题，这也就是为什么现在国外厂家都用扩散流法测试完整性的原因。
4) 水侵入法测试原理：水侵入法专用于疏水性滤芯的测试，疏水性膜抗拒水，孔径越小，把水挤入疏水膜中需要的压力越大。所以在一定的压力下，测量挤入滤膜中的水流量来判断滤芯的孔径。
KYKS扩散过滤器产品特点：
① 过滤网的冲孔面积大，故内部压降小。
② 阀门内部采用特殊导向板，产生稳流，从而保护泵叶(防止产生气锁现象)。
③ 阀体上可安装压力表，不用另装。
④ 根据需要可配置双过滤器，可交替使用。
⑤ 根据现场要求，可用支架来方便调节扩散过滤器的高度。
⑥ 根据要求内部可安装磁铁来过滤铁粉，从而保护泵。
⑦ 阀体上设有排泄塞，不需格外安装排污管道。
⑧ 比传统的安装方式节省很多空间和管道材料。
⑨ 阀体内外均为粉体环氧树脂涂装，可避免生锈而影响水质。
⑩ 压力表凸台接口，即由压差大小可判定是否过多垃圾堆于滤网外部。
产品性能参数和材质：公称通径DN（mm）
50-600
公称压力PN（MPa）
1.0、1.6、2.5
试验压力PN（MPa）
1.5、2.4、3.75
适用介质
水、蒸汽、油
适用温度
-10℃-230℃
本标准过滤器的主要结构材料选用铸铁、碳钢、低合金钢和奥氏不锈钢四种，其工作温度范围：铸铁为-20~300°C；碳钢为-20~400°C；低合金钢为-40~400°C；不锈钢为-196~400°C。
KYKS扩散过滤器结构图与尺寸：
规格
L1
L2
L3
L4
L5
重量(Kg)
NPS
DN
2 X 1 1/4
50 X 32
114
114
178
151
253
8.1
2 X 11/2
50 X 40
114
114
178
151
253
8.5
2 X 2
50 X 50
114
114
178
151
253
10.9
21/2 X 2
65 X 50
127
127
199
167
270
12.3
21/2 X 21/2
65 X 65
127
127
199
167
270
16.9
3 X 2
80 X 50
140
114
207
154
252
19
3 X 21/2
80 X 65
140
140
226
179
284
21
3 X 3
80 X 80
140
140
226
179
284
23
4 X 3
100 X 80
165
165
280
223
334
33.4
4 X 4
100 X 100
165
165
280
210
328
34.5
5 X 4
125 X 100
191
191
332
254
394
48
5 X 5
125 X 125
191
191
349
254
394
50.5
6 X 4
150 X 100
203
165
310
223
334
42
6 X 5
150 X 125
203
203
367
272
423
58
6 X 6
150 X 150
203
203
367
272
423
67.5
8 X 5
200 X 125
192
229
333
329
487
72
8 X 6
200 X 150
229
203
392
272
429
80.6
8 X 8
200 X 200
229
229
438
295
543
121
10 X 8
250 X 200
270
229
488
295
539
160
10 X 10
250 X 250
279
279
527
360
678
176
12 X 8
300 X 200
280
280
488
346
551
132
12 X 10
300 X 250
305
279
553
360
678
223
12 X 12
300 X 300
305
305
553
390
678
240
14 X 10
350 X 250
318
328
566
440
678
270
14 X 12
350 X 300
318
328
566
440
678
292

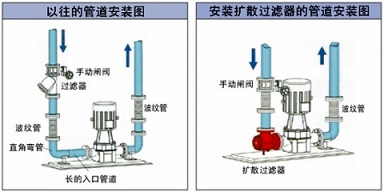

扩散过滤器安装管道示意图对比：
缩短入口管道，减轻泵的负重，采用法兰连接，减少人工费用，缩短工程时间，减少安装空间。
扩散过滤器介质流速分布示意图比较：
在A、B点急剧变化的流路管道上，产生不规则的流速被泵吸入，产生可变的重负荷，出现震动和气穴与巨大的噪音并影响泵的使用寿命。安装扩散过滤器可降低管道内的流速，而并不影响管道的流量，通过内部的导流板均匀的分布流速，保证泵的长期稳定运行。
维护与保养：
a. 过滤器的核心部位是过滤器芯件，过滤芯由过滤器框和不锈钢钢丝网组成，不锈钢钢丝网属易损件，需特别保护。
b. 当过滤器工作一段时间后，过滤器芯内沉淀了一定的杂质，这时压力降增大，流速会下降，需及时清除过滤器芯内的杂质。
c. 清洗杂质时，特别注意过滤芯上的不锈钢钢丝网不能变形或损坏，否则，再装上去的过滤器，过滤后介质的纯度达不到设计要求，压缩机、泵、仪表等设备会遭到破坏。
d. 如发现不锈钢钢丝网变形或损坏，需马上更换。感谢您访问我们的网站【http://www.shhwv.com 昊沃阀门】
