- 产品名称: 手摇刷式过滤器
- 产品介绍:
一种半自动清洗过滤器，利用过滤器滤网内置的刷子和刷架，刷除滤网上的污物、杂质等颗粒，再通过排污阀排出。

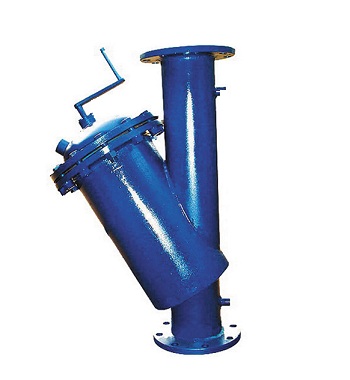

手摇刷式过滤器产品简介：
一种半自动清洗过滤器，利用过滤器滤网内置的刷子和刷架，刷除滤网上的污物、杂质等颗粒，再通过排污阀排出。手摇刷式过滤器由过滤器本体、不锈钢过滤网、带手柄的清洗刷架组、排污阀及压力表所组成，清洗刷架组穿过过滤器盖，清洗刷安装在不锈钢过滤网内部，水流经手摇刷式过滤器时，杂质被滤网拦截，当需要排污时，只要打开排污阀顺时针方向摇动手柄数圈，即可完成排污，不必拆卸过滤器清洗内部滤网，清洗排污过程中水流不中断。
产品适用范围：
广泛应用于石油化工生产中的弱腐蚀性物料、腐蚀性物料，制冷中的低温物料，及轻工食品、制药生产中有卫生要求的物料的过滤，能够良好的改善化工行业所排放的有毒污水，将各种污水中的杂质不同程度的过滤成能被人类重新利用的再生水。
产品特点：
a. 结构设计简单，有较大的过滤面积，极小的压损，能够保证高的过滤效率和可靠性。
b. 清洗不断流，特别适用于二十四小时不停机系统。
c. 安装灵活，可以水平安装也可垂直安装。
d. 功效明显：手摇刷式过滤器结构合理，能有效过滤并迅速排出污物。
e. 操作简单：只需人工转动手柄开启排污阀即可，排污时间仅数秒，工作量小，劳动强度低。
f. 质量可靠：转动轴采用机械密封，手柄转动灵活，并且克服传统填料式密封易渗漏的缺点。
产品的设备结构和工作原理：
构造为由骨质猪鬃毛刷（与尼龙刷比更具有强度高和耐高温，耐腐蚀及耐老化的特性）及不锈钢部件组成，该部件穿过过滤器盖，刷式装置安装在不锈钢滤网内部，过滤器盖外装一简便的手柄，只需轻轻转动手柄，即能从滤网上刷除微粗杂质并通过排污口排出，刷洗过程中水流不中断，不必停机和拆卸过滤器清洗滤网，外壳为优质碳钢筒体。
手摇刷式过滤器产品选型参考因素：
为了能更适用客户的水系统，取得最佳的过滤效果，达到为客户节能、省电、省水、环保的最高要求，在选择手摇刷式过滤器的时候，需考虑以下几个参数：处理流量、过滤介质的化学性质、过滤介质的悬浮物浓度、要求的过滤精度及管道的压力等。选型的原则：
① 进出口通径：原则上过滤器的进出口通径不应小于相配套的泵的进口通径，一般与进口管路口径一致。
② 公称压力：按照过滤管路可能出现的最高压力确定过滤器的压力等级。
③ 孔目数的选择：主要考虑需拦截的杂质粒径，依据介质流程工艺要求而定。
④ 过滤器材质：过滤器的材质一般选择与所连接的工艺管道材质相同，对于不同的服役条件可考虑选择铸铁、碳钢、低合金钢或不锈钢材质的过滤器。
⑤ 过滤器阻力损失计算：水用过滤器，在一般计算额定流速下，压力损失为0.52～1.2kp。
产品的性能参数：
1) 工作压力≤1.0Mpa（超过此压力，请订货时注明）
2) 工作温度≤150℃
3) 压损≤0.015Mpa
4) 过滤精度d=1.2mm
5) 过滤精度及尺寸可按用户要求特殊定做，法兰连接按GB-9119.8-88。
6) 滤网规格：8~25目/in
7) 阻力损失：≤1.5KPa
结构的零部件材料：
结构合理，用材讲究，壳体采用优质碳钢，也可根据用户要求采用不锈钢；不锈钢毛刷采用无机材料制成（弹性好，强度较高，耐蚀及耐老化性能优）和不锈钢刷架组成；滤网为精心制作不锈钢楔形网，结构讲究，十分便于刷去杂物，过滤、清洗效果大大优于冲孔网或纺织网，且洗网时刷毛不易损伤。使用时只需轻轻转动刷架外部的手柄即可。
手摇刷式过滤器结构图与尺寸：
型号
出入口径
网筒直径
L
L1
L2
L3
H
最大流量
重量
规格
in
mm
in
mm
mm
mm
mm
mm
mm
T/h
Kg
GJ-2S
2
50
57
159
300
600
80
810
650
19
70
GJ-3S
3
80
89
159
300
600
80
810
660
50
70
GJ-4S
4
100
108
159
300
600
80
810
670
80
80
GJ-5S
5
125
133
219
350
600
80
820
680
125
90
GJ-6S
6
150
159
275
350
650
80
950
720
180
100
GJ-8S
8
200
219
325
525
750
80
1050
850
320
120
GJ-10S
10
250
273
377
650
850
80
1350
1050
490
150
GJ-12S
12
300
325
426
700
950
100
1740
1360
710
260
GJ-14S
14
350
377
478
820
1170
100
2350
1740
970
350
安装说明：
可水平或垂直安装，但应注意水流方向与外壳箭头方向应一致，垂直时要求水流方向是自上而下。
当进出口压力差达到0.04MPa时，需打开排污阀，人工轻轻转动手柄刷洗过滤网，直到排污口出水水质变清后停止刷洗和排污，整个排污过程系统可正常运行，无需停机。
维护与保养：
1．过滤器的核心部位是过滤器芯件，过滤芯由过滤器框和不锈钢钢丝网组成，不锈钢钢丝网属易损件，需特别保护。
2．当过滤器工作一段时间后，过滤器芯内沉淀了一定的杂质，这时压力降增大，流速会下降，需及时清除过滤器芯内的杂质。
3．清洗杂质时，特别注意过滤芯上的不锈钢钢丝网不能变形或损坏，否则，再装上去的过滤器，过滤后介质的纯度达不到设计要求，压缩机、泵、仪表等设备会遭到破坏。
4．如发现不锈钢钢丝网变形或损坏，需马上更换。
