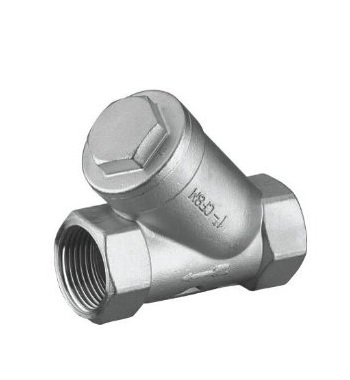

  • 产品名称:    内螺纹Y型过滤器
  • 产品介绍:
    主要用于水、油、气管道和各种设备上不可缺少的一种装置,它主要清除管内中的介质,来保护减压阀、泄压阀、定水位阀和水泵等设备,以达到正常运转。
  • 内螺纹Y型过滤器产品简介:
          主要用于水、油、气管道和各种设备上不可缺少的一种装置,它主要清除管内中的介质,来保护减压阀、泄压阀、定水位阀和水泵等设备,以达到正常运转。安装时请安在进口处,一般用水滤网采用10~30目/cm2,用气滤网采用40~100目/cm2,用油滤网采用60~200目/cm2 。

    产品工作原理:
          主要安装于进水管路中各配套阀门的前端,当管道中的介质首先进入过滤器时,介质通过滤网进入被连接的阀门中,而杂质则留于过滤桶内,使各类阀门不会由于机械杂物卡入密封圈而失灵。

    产品特点:
    抗污性强,排污方便;流通面积大,压力损失小;结构简单,体积小.重量轻。
    过滤网材质,有奥氏本304、316、316L。
    A型表示:精铸碳钢体,B型精铸不锈钢体,C型精铸黄、青铜。
    连接形式:N表示螺纹,W表示承插焊、F表示法兰式。

    内螺纹Y型过滤器产品性能参数:

    壳体材质

    碳钢WCB、黄铜B62、不锈钢304

    不锈钢304、316、316L

    滤框滤网材质

    不锈钢304、316、316L

    密封件材质

    耐油石棉、丁腈橡胶、聚四氟乙烯

    防爆级别

    BS5501:IIA、IIB、IIC

    环境温度(℃)

    -30~380

    -80~450

    公称压力(MPa)

    0.6~5.0(150Lb~600Lb)

    过滤精度(目/in)

    10~300

    零部件材料:

    主要零件部件材料表

    零件名称

    材料

    阀体

    碳钢、不锈钢、黄、青铜

    滤网盖

    碳钢、不锈钢

    滤芯网

    不锈钢

    垫片

    金属石墨

    内螺纹Y型过滤器结构图与尺寸:

    SIZE

    ΦD

    H

    L

    1/4"

    10

    51

    65

    3/8"

    12

    51

    65

    1/2"

    15

    51

    65

    3/4"

    20

    60

    80

    1"

    25

    72

    90

    1-1/4"

    32

    77

    105

    1-1/2"

    40

    87

    120

    2"

    50

    103

    140

    维护与保养:
    ① 过滤器的核心部位是过滤器芯件,过滤芯由过滤器框和不锈钢钢丝网组成,不锈钢钢丝网属易损件,需特别保护。
    ② 当过滤器工作一段时间后,过滤器芯内沉淀了一定的杂质,这时压力降增大,流速会下降,需及时清除过滤器芯内的杂质。
    ③ 清洗杂质时,特别注意过滤芯上的不锈钢钢丝网不能变形或损坏,否则,再装上去的过滤器,过滤后介质的纯度达不到设计要求,压缩机、泵、仪表等设备会遭到破坏。
    ④ 如发现不锈钢钢丝网变形或损坏,需马上更换。
