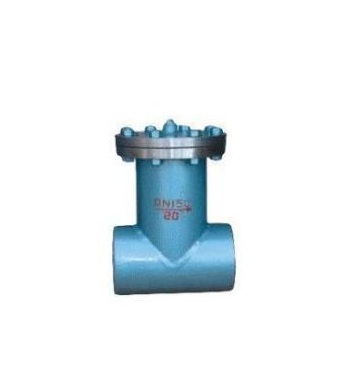

- 产品名称: 对焊连接直流式T型过滤器
- 产品介绍:
管道输送液体过程中清除固体杂质的设备。
对焊连接直流式T型过滤器产品简介:
管道输送液体过程中清除固体杂质的设备。液体流经过滤器时,其中的杂质被滤出,可保护机泵、压缩机、仪表和其它设备正常工作。当需要清洗时,只要将可拆卸的滤筒取出,去除滤出的杂质后,重新装入即可,使用维护极为方便。
适用介质:
① 化工、石油生产及城市供热中的弱腐蚀性物料。如水、氨、油品、烃类等。
② 化工生产中的腐蚀性物料。如纯碱、硫酸、硝酸、醋酸等。
③ 制冷、空分生产中的低温物料。如液甲烷、液氮、液氧及各种冷剂。
④ 轻工食品、制药生产中有卫生要求的物料。如啤酒、饮料、医药用品等。
⑤ 可拦截的固体颗粒粒径:131~2032μm
⑥ 公称压力:PN1.6~5.0MPa
⑦ 口径:DN50~DN300
⑧ 壳体材料:铸铁、碳钢、不锈钢。
对焊连接直流式T型过滤器结构图与尺寸:
名称
公称直径
PN2.0
PN5.0
B(in)
DN(mm)
L2 (mm)
L1(mm)
L(mm)
L2 (mm)
L1(mm)
L(mm)
普通型
50
250
149
281
268
158
298
R1/2
65
292
170
325
304
179
337
R1/2
80
312
181.5
352
330
195.5
370
R1/2
100
362
267
412
382
225
432
R3/4
150
464
259.5
539
482
280
557
R314
200
560
311
660
578
332.5
678
R3/4
250
636
350.5
761
666
383
791
R314
300
736
400
886
768
437
918
R3/4
350
812
441
955
844
476
990
R3/4
400
864
469
1025
902
509
1060
R3/4
名称
公称直径
PN2.0
PN5.O
B (in)
DN(mm)
L2(mm)
L1(mm)
L(mm)
L2(mm)
L1(mm)
L(mm)
加长型
50
250
235
450
268
235
450
R1/2
65
292
265
51 0
304
265
510
R1/2
80
312
300
570
330
300
570
R1/2
100
362
355
700
382
355
700
R3/4
150
464
485
900
482
445
900
R3/4
200
560
510
1030
578
510
1030
R3/4
250
636
590
1190
666
590
1190
R3/4
300
736
675
1 390
768
675
1390
R3/4
350
812
740
1 550
844
740
1550
R3/4
400
864
795
1 680
902
795
1680
R3/4
对焊连接直流式T型过滤器维护与保养:
a. 过滤器的核心部位是过滤器芯件,过滤芯由过滤器框和不锈钢钢丝网组成,不锈钢钢丝网属易损件,需特别保护。
b. 当过滤器工作一段时间后,过滤器芯内沉淀了一定的杂质,这时压力降增大,流速会下降,需及时清除过滤器芯内的杂质。
c. 清洗杂质时,特别注意过滤芯上的不锈钢钢丝网不能变形或损坏,否则,再装上去的过滤器,过滤后介质的纯度达不到设计要求,压缩机、泵、仪表等设备会遭到破坏。
d. 如发现不锈钢钢丝网变形或损坏,需马上更换。感谢您访问我们的网站【http://www.shhwv.com 昊沃阀门】
如有任何疑问,您可以致电给我们021-56318396 13917079580(小吕),我们一定会尽心尽力为您提供优质的服务。
本厂专业提供蝶阀、球阀、水利控制阀、止回阀、呼吸阀、截止阀、针型阀、过滤器、阻火器、背压阀、柱塞阀、旋塞阀、船用阀门、塑料阀门等各类阀门。
-
质量推动发展,昊沃为您创造更多价值
不断提升质量,精益求精,“有口皆碑,品质卓越的质量”是昊沃永恒的主题。
昊沃严格按照 ISO9001-2000 质量体系认证要求,质量严格把关,责任到人,确保生产、服务、销售的有序运行。
加强与用户之间的沟通,竭诚为广大客户提供优质产品,至善至美服务,特此我公司做出以下承诺:
一、产品标准
产品严格按照中国GB、CB标准、美国 API和 HG标准等标准设计、验收、制造。结构长度按照国家标准,密封面硬度达到国家规定要求。
二、售前服务
产品介绍,疑难解答,非标产品设计,技术交流。
三、售中服务
1.对特殊或复杂的产品,我公司安排技术人员对用户进行产品使用、调式、维修及故障排除进行培训和指导。
2.保证及时供货,守信合同,随时保持与客户联系。
四、售后服务
一、货到现场后现场安装人员如需进行技术指导安装,技术培训和调试指导服务,卖方负责委派技术人员进行视频培训与指导。如需要到现场培训,由双方协商而定。
二、质保期为收到货物之日起算12个月,质保期内产品质量按照国家标准实行,
三、卖方承诺接到买方售后服务电话后尽早给予解决方案,如果需要去现场售后服务的,卖方承诺会指派经验丰富的售后服务人员尽快到达售后服务现场,并承诺在到达现场后立即给予处理直到系统能正常运行。
- 询 价 指 南:
询问阀门产品时,必须提供以下资料与参数:
1) 所需阀门名称
2) 所需阀门产品在什么行业使用:石油、电力、化工、天然气、空调、消防、市政。
3) 所需阀门介质(流体)的工作温度(常温、底温、高温、多少温度)
4) 所需阀门介质的物理、化学性能(腐朽性、易燃易爆性、毒性、物态等)
5) 所需阀门的密封面要求(金属密封;本体密封W. 软密封、橡胶、四氟)
6) 所需阀门阀体选用何种材质(铸铁、铸钢、锻钢、不锈钢、黄铜、UPVC塑料、PPR等)
7) 所需阀门介质的工作压力(6压、1.0Map、1.6Map.等高中压、美标磅级150LB、300LB等)
8) 所需阀门公称尺寸(规格大小)(几分、几英寸、多少MM)
9) 所需阀门结构长度(对阀门L有什么要求,现场空间位置是否够用)
10) 所需阀门与管道的连接形式(螺纹连接、法兰连接、对焊、卡箍、承插、快速接入等)
11) 所需阀门阀门的操作方式(手动、齿轮传动、蜗杆传动、电动、气动、液动、电液联动等)
