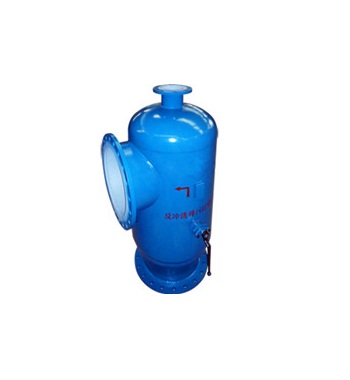

  • 产品名称:    ZPG-L自动反冲洗排污过滤器
  • 产品介绍:
    应用于中央空调系统、工业冷却水系统、热交换系统、热水锅炉系统及其他各种供水管道系统。
  • ZPG-L自动反冲洗排污过滤器产品简介:
           广泛应用于中央空调系统、工业冷却水系统、热交换系统、热水锅炉系统及其他各种供水管道系统,特别是二十四小时连续运行的不停机系统,用以滤去水中的各种机械杂质、水运行过程中产生的颗粒杂物,确保系统设备的可靠运行。

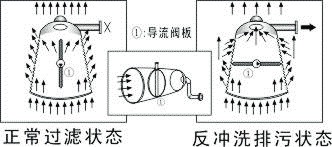

    工作原理:
           采用高强度的不锈钢网,具有处理量大,使用寿命长、清洗效率高等特点。随流体进入过滤器入口的杂质被网孔截留,集结到滤网后端。当需要排污的时候,转动手柄关闭导流阀板,同时打开排污阀。这时被阻截的高压水流被迫从过滤网筒的入口段孔进入滤筒外侧与壳体夹层,反向从滤网外侧冲洗粘附在网孔上的杂质,从负压的排污口排出,达到清洁过滤网的目的。在排污的过程中,大部分流体依然在系统管道内循环,真正实现不断流操作,提高生产效率。

    ZPG-L自动反冲洗排污过滤器设计特点:
    ① 运行管理方便,过滤速度高、冲洗简便可靠、不需动力、反冲洗能力强,同时节能。
    ② 冲洗排污过程都在全流量下正常工作,既保持系统高流量,又具有很低的压力降(小于0.05~0.1m水柱),避免了由于流速低而造成的表面污渍。
    ③ 过滤网筒是整体联接于管体上,所以刚性强度好,不易损坏,使用寿命长。
    ④ 过滤精度有:3.0mm~0.3mm,也可根据用户要求选材制造。

    产品性能参数:

    壳体材质

    碳钢

    不锈钢

    滤框滤网材质

    不锈钢

    密封件材质

    耐油石棉、丁晴橡胶、聚四氟乙烯

    工作温度(℃)

    -30~380

    -80~450

    公称压力(MPa)

    0.6~5.0

    (150Lb~600Lb)

    过滤精度(目/in)

    10-300

    ZPG-L自动反冲洗排污过滤器产品外形与结构尺寸:


    规格型号

    公称通径DN(mm)

    排污口DN(mm)

    最大流量(m3/h)

    L(mm)

    h(mm)

    ZPG-25L

    25

    15(*)

    4.9

    300

    160

    ZPG-40L

    40

    15(*)

    12

    320

    180

    ZPG-50L

    50

    15(*)

    19

    350

    200

    ZPG-65L

    65

    25(*)

    28

    380

    220

    ZPG-80L

    80

    25(*)

    50

    450

    260

    ZPG-100L

    100

    32(*)

    80

    540

    320

    ZPG-125L

    125

    40(*)

    125

    630

    370

    ZPG-150L

    150

    50

    180

    730

    450

    ZPG-200L

    200

    65

    320

    890

    540

    ZPG-250L

    250

    80

    490

    1120

    630

    ZPG-300L

    300

    100

    710

    1310

    700

    ZPG-350L

    350

    125

    970

    1520

    800

    ZPG-400L

    400

    150

    1260

    1730

    840

    ZPG-450L

    450

    150

    1590

    1900

    960

    ZPG-500L

    500

    150

    1970

    2080

    1080

    ZPG-600L

    600

    200

    2850

    2500

    1210

    注:* 号表示螺丝连接口,其它为法兰连接。
    可按客户要求订做各种尺寸口径过滤器,表中参数仅供参考,设备实际尺寸以供货状态为准。

    安装说明:
          在安装之前,要对当前的水处理系统有足够的了解,熟悉系统的管道布置及水流方向,以能在正确的位置安装过滤设备可取代90O弯头,水平或垂直安装,垂直安装时,水流方向应该自上而下;安装时应注意机体外壳上箭头方向必须与水流方向一致。正常运行时,导流阀板处于开启状态。

    维护与保养:
    1) 过滤器的核心部位是过滤器芯件,过滤芯由过滤器框和不锈钢钢丝网组成,不锈钢钢丝网属易损件,需特别保护。
    2) 当过滤器工作一段时间后,过滤器芯内沉淀了一定的杂质,这时压力降增大,流速会下降,需及时清除过滤器芯内的杂质。
    3) 清洗杂质时,特别注意过滤芯上的不锈钢钢丝网不能变形或损坏,否则,再装上去的过滤器,过滤后介质的纯度达不到设计要求,压缩机、泵、仪表等设备会遭到破坏。
    4) 如发现不锈钢钢丝网变形或损坏,需马上更换。
