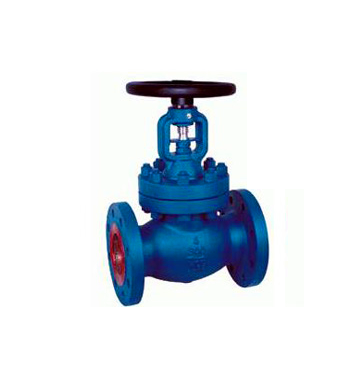

- 产品名称: WJ41H日标波纹管截止阀
- 产品介绍:
适用于公称压力10K-20K，工作温度-29～425℃的石油、化工、制药、化肥、锅炉、电力行业等各种工况的管路上，切断或接通管路介质。
WJ41H日标波纹管截止阀产品简介：
适用于公称压力10K-20K，工作温度-29～425℃的石油、化工、制药、化肥、锅炉、电力行业等各种工况的管路上，切断或接通管路介质。驱动方式有手动、齿轮传动、电动、气动等。
设计特点：
a. 产品结构合理、密封性能可靠、造型美观；
b. 密封面堆焊Co基硬质合金、耐磨、耐腐、抗摩擦性能好、使用寿命长；
c. 阀杆调质及表面氮化处理，有良好的抗腐和抗摩擦性能；
d. 直角式德标波纹管截止阀双重密封，性能更可靠；
e. 阀杆升降位置指示，更直观；
f. 零件材质，法兰和对焊编号尺寸可根据实际工况或用户要求合理选配，满足各种工程需要。
WJ41H日标波纹管截止阀产品性能参数：压力等级
常温试验压力 （Mpa)
壳体
密封
波纹管密封
低气压密封
公称压力 (10)
10K
3
2.2
2.2
0.6
20K
7.5
5.5
5.5
0.6
适用温度
-29~425℃
适用介质
水. 蒸汽. 热油. 油品等
产品零部件材料（参照下图）：
序号NO.
名称part name
材质material
1
阀体body
WCB、CF8、CF3
2
阀瓣disc
2CR13、SS304、SS316
3
轴销hinge pin
SS304、SS316
4
波纹管组件bellows combination
SS304、SS316L
5
阀盖bonnet
WCB、SS304、SS316
6
填料packing
柔性石墨Flexible graphite、PTFE
7
压套gland
25#、304、316
8
定位片locator
25#、304、316
9
阀杆螺母stem nut
铜合金ZQA19-4
10
手轮hand wheel
碳钢carbon steel
11
并帽cap
25#
12
油杯oil cup
黄铜brass
13
六角螺母hexagon nut
ASTMA193 2H、A193-8、A193-8M
14
双头螺栓bolt
ASTMA193 B7、A193-B8、A193-B8M
15
垫片gasket
柔性石墨+不锈钢
flexible graphite+stainless steel、PTFE
16
阀杆stem
2Cr13、SS304、SS316
WJ41H日标波纹管截止阀产品外形与结构尺寸：
WJ41H-10k尺寸
口径
mm
15
20
25
32
40
50
65
80
100
125
150
200
250
300
350
400
in
1/2
3/4
1
1 1/4
1 1/2
2
2 1/2
3
4
5
6
8
10
12
14
16
L
108
117
127
140
165
203
216
241
292
356
406
495
622
698
787
914
H
215
225
230
242
250
272
292
310
352
385
450
585
658
710
745
835
W
130
130
130
130
150
150
180
180
200
200
400
450
450
500
500
550
安装注意事项：
① 手轮、手柄操作的截止阀可安装在管道的任何位置上。
② 手轮、手柄及伟动机构，不允许作起吊用。
③ 介质的流向应与阀体所示箭头方向一致。感谢您访问我们的网站【http://www.shhwv.com 昊沃阀门】
