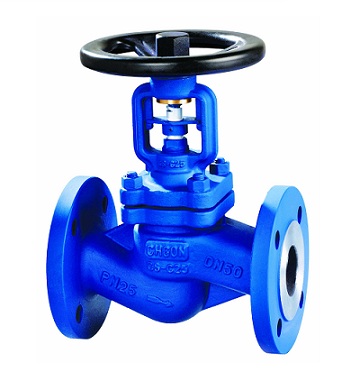

- 产品名称: WJ41H蒸汽波纹管截止阀
- 产品介绍:
适用于石油、化工、制药、化肥、电力等行业的各种工况管路上，用于切断或接通管路介质。
WJ41H蒸汽波纹管截止阀产品简介：
安装在蒸汽管道上，用波纹管作为阀杆密封元件，可使阀杆部位无泄漏，以防止蒸汽外漏的截止阀。是锅炉蒸汽最理想阀门。没有流体流失提高了使用能源效率增加生产设备安全性减少了维护费用及频繁的维护保养降低经营成本，还提供了清洁安全的工作环境。
适用于石油、化工、制药、化肥、电力等行业的各种工况管路上，用于切断或接通管路介质。
产品执行标准：结构形式
BB-BG-OS Y
驱动方式
手动
电动
设计标准
GB12235
结构长度
GB12221
连接法兰
GB9113、JB/T79、HG20596
试验和检验
JB/T 9092、GB/T13927
产品工作原理：
采用双重的密封设计若波纹管失效阀杆填料也会避免泄漏，波纹管焊于阀杆保持稳定的运行性能，避免由于阀塞振动引起阀杆振动。完全消除了普通阀门阀杆填料密封老化快易泄露的缺点，在高温情况下，阀杆不与介质接触，保证阀杆的零泄漏。
WJ41H蒸汽波纹管截止阀设计特点：
1) 双重的密封设计（波纹管+填料）若波纹管失效，阀杆填料也会避免。
2) 结构合理、密封可靠、性能优良、造型美观。
3) 没有流体损失，降低能源损失，提高工厂设备安全。
4) 密封面堆焊Co基硬质合金、耐磨、耐腐、抗摩擦性能好、使用寿命长，减少维修次数，降低经营成本。
5) 坚固耐用的波纹管密封设计，保证阀杆的零泄漏，提供无需维护的条件。
6) 截止阀阀杆调质及表面氮化处理，有良好的抗腐和抗摩擦性能；
7) 阀杆升降位置指示更直观。
产品性能参数：公称压力 （MPa）
壳体试验压力 （MPa）
密封试验压力 (MPa)
适用温度 (℃)
1.6
2.4
1.76
≤350℃
2.5
3.75
2.75
4
6
4.4
6.4
9.6
7.04
产品零部件材料：
序号
名称
材质
1
阀体
WCB、WC6、WC9、C5 CF8、CF8M、CF3、CF3M
2
阀瓣
25、1Cr13、2Cr13 1Cr18Ni9Ti、 0Cr18Ni12Mo2Ti 20Cr1Mo1V、25Cr2MoV
3
轴销
25、1Cr13、2Cr13 1Cr18Ni9Ti、 0Cr18Ni12Mo2Ti 20Cr1Mo1V、25Cr2MoV
4
阀杆
25、1Cr13、2Cr13 1Cr18Ni9Ti、 0Cr18Ni12Mo2Ti 20Cr1Mo1V、25Cr2MoV
5
波纹管组件
1Cr18Ni9Ti、304、316、304L、316L
6
垫片
柔性石墨+不锈钢、PTFE
7
阀盖
WCB、WC6、WC9、C5 CF8、CF8M、CF3、CF3M
8
双头螺栓
0Cr18Ni9Ti、0Cr18Ni12Mo2Ti 35CrMoV、25Cr2MoV
9
六角螺母
0Cr18Ni9Ti、0Cr18Ni12Mo2Ti 35CrMoV、25Cr2MoV
10
填料
柔性石墨
11
填料压盖
WCB、WC6、WC9、C5 CF8、CF8M、CF3、CF3M
12
阀杆螺母
铜合金
13
手轮
WCB、QT400-18
WJ41H蒸汽波纹管截止阀产品外形与结构尺寸：
型号
WJ41-16
压力等级
PN16
口径
15
20
25
32
40
50
65
80
100
125
150
200
250
300
350
L
130
150
160
180
200
230
290
310
350
400
480
600
730
850
980
H
190
195
225
260
280
310
340
395
435
470
535
590
630
680
720
W
120
140
140
180
200
220
260
280
300
340
400
450
450
500
500
重量(Kg)
5
5
5.5
11
13.5
19
26
36
46
74
102
168
270
420
620
型号
WJ41-25
压力等级
PN25
口径
15
20
25
32
40
50
65
80
100
125
150
200
250
300
350
L
130
150
160
180
200
230
290
310
350
400
480
600
730
850
980
H
190
195
225
260
280
310
340
395
435
470
535
590
630
680
720
W
120
140
140
180
200
220
260
280
300
340
400
450
450
500
500
重量(Kg)
5
5
5.5
11
14
20
27
37
48
77
105
172
3100
520
690
型号
WJ41-40
压力等级
PN40
口径
15
20
25
32
40
50
65
80
100
125
150
200
250
300
350
L
130
150
160
180
200
230
290
310
350
400
480
600
730
850
980
H
190
195
225
260
280
310
340
395
435
470
535
590
630
680
720
W
120
140
140
180
200
220
260
280
300
340
400
450
450
500
500
重量(Kg)
5
5
5.5
11
14.5
21
28
39
50
80
108
176
350
590
790
安装注意事项：
a. 手轮、手柄操作的截止阀可安装在管道的任何位置上。
b. 手轮、手柄及伟动机构，不允许作起吊用。
c. 介质的流向应与阀体所示箭头方向一致。感谢您访问我们的网站【http://www.shhwv.com 昊沃阀门】
如有任何疑问，您可以致电给我们021-56318396 13917079580（小吕），我们一定会尽心尽力为您提供优质的服务。
