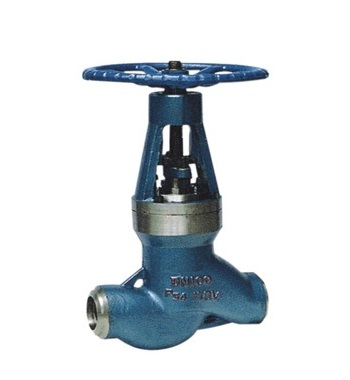

- 产品名称: J61H焊接截止阀
- 产品介绍:
适用于公称压力 PN10.0~32.0Mpa 及 P(54)100V~P(57)170V 的石油、化工、水力、火力电站等各种工况的管路上,切断或接通介质。
J61H焊接截止阀产品简介:
适用于公称压力 PN10.0~32.0Mpa 及 P(54)100V~P(57)170V ,工作温度≤540℃( 其中P(57)170V 工作温度为570℃) 的石油、化工、水力、火力电站等各种工况的管路上,切断或接通介质。
适用介质为:水、油品、蒸汽等。操作方式有:手动、齿轮传动、电动等。
设计特点:
1) 产品设计制造按E101和JB/T3595-93 标准的规定,结构合理,性能优良,造型美观。
2) 阀门中腔采用压力自紧式密封结构,密封性能越好。支管两端为焊接结构。焊接坡口可按标准或用户要求配接。
3) 阀瓣、阀座的密封面采用司太立( stellite )钴基硬质合金堆焊而成,耐磨、耐高温,抗擦伤性能好、使用寿命长。
4) 阀杆经调质和表面氮化处理,有良好的搞腐蚀性和抗擦伤性。
5) 阀盖填料函深度合理,填料加缓蚀剂,密封可靠。
6) 电动截止阀配有DZW系列阀门电动装置,具有壳体小,重量轻,功能全,外形美等特点,并可与程控电脑配套使用,也可按用户要求选配电动装置。
产品执行标准:
设计与制造:E101,JB/T3595-93
压力温度:E101,JB/T3595
结构长度:E101
对焊连接尺寸:GB/T15198.3-95
检验与实验:GB/T13927-92
J61H焊接截止阀产品性能参数:产品型号
公称压力
试验压力
工作压力
工作温度(℃)
适用介质
壳体强度
密封
P54
P55
P57
J61H/Y-100
10
15
11
≤450
水、蒸汽、油品
J61H/Y-200
20
30
22
J61H/Y-250
25
38
28
J61H/Y-320
32
48
36
J61Y-P54/100V
30
22
10
≤540
蒸 汽
J61Y-P54/140V
38
28
14
J61Y-P54/170V
48
36
17
10
J61Y-P55/100V
38
28
14
≤555
J61Y-P55/140V
48
36
17
J61Y-P55/170V
53
39
10
J61Y-P57/100V
48
36
14
≤570
J61Y-P57/140V
55
40
17
J61Y-P57/170V
60
44
产品零部件材料:
零件名称
阀体
阀盖
阀杆
阀瓣
密封面
填料
阀杆螺母
手轮
紧固体
J61H型
25
25
铬不锈钢
铬不锈钢
铬不锈钢
柔性石墨
铝青铜
可锻铸铁
优质碳钢钼钢
WCB
40Cr
铬钼铝钢化
J61Y型
25
25
铬不锈钢
25
硬质合金
柔性石墨
铝青铜
可锻铸铁
优质碳钢铬钼钢
WCB
40Cr
铬钼铝钢化
J61Y-P54型
ZG20CrMolV 12CrlMolV
12C r1MolV
20CrMol V
12CrlMolV
硬质合金
柔性石墨
铝青铜
可锻铸铁
铬钼钢
25CrlMolV
J61Y-P55型
ZG25CrMol V12CrlMolV
12C r1MolV
20CrMol V
12C r1MolV
硬质合金
柔性石墨
铝青铜
可锻铸铁
铬钼钢
25CrlMolV
J61Y-P57型
ZGl5CrMolV 12CrlMolV
12CrlMolV
20CrMol V25CrlMolV
12CrlMolV
硬质合金
柔性石墨
铝青铜
可锻铸铁
铬钼钢
零部件性能优点:
① 阀门中腔采用压力自紧式密封结构,密封性能越好,支管两端为焊接结构,焊接坡口可按标准或用户要求配接;
② 阀瓣、阀座的密封面采用司太立钴基硬质合金堆焊而成,耐磨、耐高温,抗擦伤性能好、使用寿命长;
③ 阀杆经调质和表面氮化处理,有良好的搞腐蚀性和抗擦伤性;
④ 阀盖填料函深度合理,填料加缓蚀剂,密封可靠。

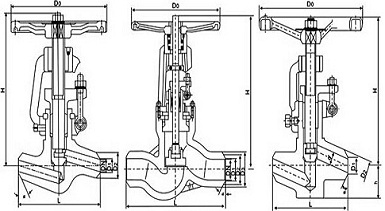

J61H焊接截止阀产品外形与结构尺寸:
公称通径DN
主要外形尺寸和连接尺寸(mm)
重量(kg)
L
D1
D2
D3
α
H
D0
J61(H.Y)-25、40、64、100、200、250、320 J61Y-P54/100V、P54/140V、P54/170V
10
120
12
25
40°
185
140
2.8
15
170
17
36
40°
247
200
7.5
20
170
22
42
40°
248
200
9
25
170
26
42
40°
248
240
9.5
32
170
31
44
40°
248.5
280
15
50①
250
50
82
32°
450
320
60
50②
350
50
82
32°
450
320
64
65
430
69
100
110
32°
669
400
74
80
470
84
108
130
32°
669
450
112.5
100
560
107
144
165
32°
755
500
178.5
注:DN50为两种型号。
安装注意事项:
a. 手轮、手柄操作的截止阀可安装在管道的任何位置上。
b. 手轮、手柄及伟动机构,不允许作起吊用。
c. 介质的流向应与阀体所示箭头方向一致。感谢您访问我们的网站【http://www.shhwv.com 昊沃阀门】
如有任何疑问,您可以致电给我们021-56318396 13917079580(小吕),我们一定会尽心尽力为您提供优质的服务。
