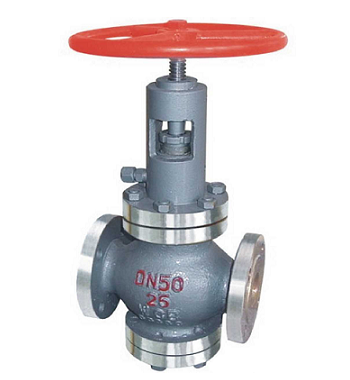

- 产品名称: TP41YF阀套式排污截止阀
- 产品介绍:
结构简单、密封性好，而且体积小、重量轻、材料耗用少、安装尺寸小，特别是驱动，排污阀pn≤20mpa高压锅炉的定期排污，可以五个通道同时排污，也可以一个通道排污。
TP41YF阀套式排污截止阀产品简介：
由闸门演变而来的，利用齿轮旋转90度带动阀杆提升实现开启和关闭的目的。
结构简单、密封性好，而且体积小、重量轻、材料耗用少、安装尺寸小，特别是驱动，排污阀pn≤20mpa高压锅炉的定期排污，可以五个通道同时排污，也可以一个通道排污。
设计特点：
采用笼式速宫节流装置可使下游流体的阀减弱和澡音减少，活塞式复合密封，把密封和节流区域分离，使密封副减少冲蚀，密封采用双重密封结构使阀门密封达到无泄漏，具有使用寿命经久耐用。
产品工作原理：
1、阀门开启（排污过程）：
a.逆时针转动手轮阀杆带动阀芯逐渐上移，密封面脱开，阀芯上的导流座逐渐移出阀座内孔，形成窄缝间隙，介质通过阀座上的对称节流孔进入阀座内部，少量介质可通过窄缝流出，逐渐降低系统压力。
b.继续逆时针转动手轮，阀芯向上运动，导流座上的节流孔移出阀座内腔，较多的介质通过导流座和阀套节流后顺利排出。
c.继续逆时针转动手轮，阀芯向上移至全开位置，此时，介质压力大大降低，大量杂质可直接从阀套节流孔处排出，并在倒置的密封座处形成涡流，不断清洁密封面，防止杂质粘附在密封面上。
2、阀门关闭过程：
a.顺时针转动阀门，阀杆带动阀芯下移，此时排污已结束，系统压力较低，阀套上的节流孔面积逐渐减小，导向套靠近阀座，并改变介质流向，介质经节流后以一定速度通过阀芯和阀做密封面，逐渐加强对密封面的清洁力度。
b.继续转动手轮，阀芯上的导流座进入阀座内孔，形成窄缝节流，由于排污接近结束，介质中杂质已经较少，导向套和阀座间的窄缝阻止了残存的微小杂质流入密封面，介质通过窄缝快速流出，彻底清扫密封面，保证密封副接触时达到零泄漏。
c.继续转动手轮，阀芯和密封座接触。实现密封。
TP41YF阀套式排污截止阀产品性能参数：压力等级
常温下压力试验(MPa)
适用温度(℃)
适用介质
密封
上密封
壳体
气体低
“ G”型
“ D”型
普通型
抗硫型
基本型
压密封
公称压力
1.6
1.76
1.76
2.4
0.6
-29~250
-45~121
-29~121
含H2S和Co2>500Mg/m3 的介质
石油、天然气、水等
2.5
2.75
2.75
3.75
0.6
4
4.4
4.4
6
0.6
6.4
7.04
7.04
9.6
0.6
10
11
11
15
0.6
16
17.6
17.6
24
0.6
产品零部件材料：
零件名称
阀体、阀盖
阀瓣
阀杆
阀座
阔杆螺母
密封面
填料
密封指
基本型
WCB
合金钢
不锈钢
合金钢
铝青铜
填充四氟
填充四氟
耐油密封脂
抗硫型
(特殊处理)
抗硫不锈钢
(特殊处理)
膨胀石墨
抗硫密封脂
TP41YF阀套式排污截止阀产品外形与结构尺寸：
公称压力
尺 寸(mm)
DN(mm)
25
40
50
80
100
150
200
250
1.6
L
216
230
230
310
350
480
600
730
H
243
265
346
409
484
521
594
621
H1
86
108
115
146
163
202
292
355
D0
180
250
250
300
300
350
350
400
重量(kg)
18
25
28
53
62
128
168
289
2.5
L
216
230
230
310
350
480
600
730
H
243
265
346
409
433
521
594
621
H1
86
108
115
146
163
202
292
355
D0
180
250
250
300
300
350
350
400
重量(kg)
18
25
28
57
69
145
188
315
4
L
216
230
230
310
350
480
600
730
H
243
265
346
409
433
521
594
621
H1
86
108
115
146
163
202
292
355
D0
180
250
250
300
300
350
350
400
重量(kg)
21
31
35
70
85
172
219
378
6.4
L
216
230
230
310
350
480
600
730
H
244
250
254
346
4139
521
641
705
H1
86
108
86
120
152
215
299
420
D0
180
250
300
350
350
400
500
500
重量(kg)
21
37
42
84
100
208
265
452
10
L
230
260
300
380
430
559
660
787
H
245
265
287
409
433
531
709
817
H1
78
106
110
152
169
225
321
399
D0
200
250
300
350
350
400
500
500
重量(kg)
3D
44
58
98
125
245
316
540
安装注意事项：
a. 手轮、手柄操作的截止阀可安装在管道的任何位置上。
b. 手轮、手柄及伟动机构，不允许作起吊用。
c. 介质的流向应与阀体所示箭头方向一致。感谢您访问我们的网站【http://www.shhwv.com 昊沃阀门】
