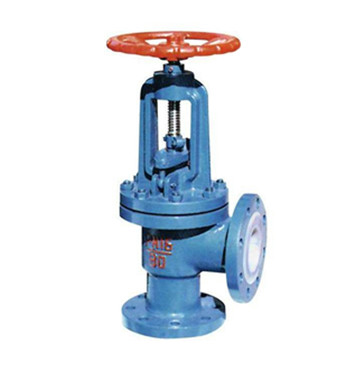

- 产品名称: J44F46直角式衬氟截止阀
- 产品介绍:
用于控制一般腐蚀性介质,阀体内腔表面覆有可供选择的各种橡胶,适用于不同工作温度和流体管中,具有强度高、耐腐蚀性好的特点。
J44F46直角式衬氟截止阀产品简介:
适用在-50℃~150℃的各种浓度的王水、硫酸、盐酸、氢氟酸和各种有机酸、强酸、强氧化剂,启标角式衬氟截止阀还适用于各种浓度的强碱有机溶剂以及其它腐蚀性气体、液体介质的管路上使用。
用于控制一般腐蚀性介质,阀体内腔表面覆有可供选择的各种橡胶,适用于不同工作温度和流体管中,具有强度高、耐腐蚀性好的特点。
产品执行标准:
1) 设计规范:GB/T 12233 GB/T 12235
2) 结构长度:GB/T 12221
3) 连接法兰:JB/T 78 JB/T 79
4) 试验与检验:GB/T 13927
5) 产品标识:GB/T 12220
6) 供货规范:JB/T 7928
设计特点:
① 与闸阀相比,截止阀的结构较简单,制造与维修都较方便。
② 密封面不易磨损、擦伤,密封性较好、寿命长。
③ 启闭时阀瓣行程较小,启闭时间较短、阀门高度较小。
④ 阀瓣与阀杆设计为一体结构,结构紧凑,使用安全。
⑤ 截止阀有三种结构形式:直通式、直流式、角式,其中直通式最为常用,角式可以安装在管路系统的拐角处,直流式流阻是截止阀中最小的。
⑥ 可根据用户需求配置气动、电动装置,满足遥控和程控的需要。
⑦ 更换零件衬里材料可适用各种介质。
产品性能参数:型号
公称压力
壳体试验压力(MPa)
密封试验压力(MPa)
工作温度
适用介质
PN(MPa)
(℃)
J44F4-10
1
1.5
1.1
-20 ~180
硫酸、氢氟酸、磷酸、硝酸、盐酸、各种有机酸、有机溶剂、强氧化剂以及其它各种强腐蚀介质
J44F4-16
1.6
2.4
1.76
-20 ~180
J44F46-10
1
1.5
1.1
-20 ~150
J44F46-16
1.6
2.4
1.76
-20 ~150
产品零部件材料:
零件名称
材料
阀体、阀盖
铸钢、不锈钢 、内衬F4、F46
阀瓣
优碳钢、不锈钢 、衬F4、F46
阀杆
2Cr13、不锈钢
填料
PTFE(F4)聚四氯乙烯
阀杆螺母
2HMN58-2-2
手轮
HT200
J44F46直角式衬氟截止阀产品外形与结构尺寸:
公称通径
PN1.6(MPa)主要外形尺寸和连接尺寸
重量
DN
L
D
D1
D2
f
b
Z-φd
D0
H1
H2
Kg
15
90
95
65
43
3
14
4-φ14
100
170
185
7
20
95
105
75
50
3
14
4-φ14
100
200
220
8
25
100
115
85
60
3
16
4-φ14
120
205
230
9
32
105
135
100
68
3
18
4-φ18
140
230
260
10
40
115
145
110
80
3
18
4-φ18
160
255
292
14
50
125
160
125
100
3
20
4-φ18
180
270
315
17
65
145
180
145
115
3.5
20
4-φ18
200
335
390
25
80
155
195
160
130
3.5
22
8-φ18
240
295
465
33
100
175
215
180
150
4
24
8-φ18
280
420
506
45
125
200
245
210
180
4
26
8-φ18
320
490
600
62
150
225
280
240
210
4
28
8-φ23
360
520
670
91
200
275
335
295
260
5
32
12-φ18
400
590
740
140
250
325
405
355
319
5
36
12-φ26
450
660
840
220
300
375
460
410
370
6
40
12-φ26
500
710
900
305
安装注意事项:
a. 手轮、手柄操作的截止阀可安装在管道的任何位置上。
b. 手轮、手柄及伟动机构,不允许作起吊用。
c. 介质的流向应与阀体所示箭头方向一致。感谢您访问我们的网站【http://www.shhwv.com 昊沃阀门】
