- 产品名称: J44H角式截止阀
- 产品介绍:
启闭件是塞形的阀瓣，密封面呈平面或锥面，阀瓣沿流体的中心线作直线运动。

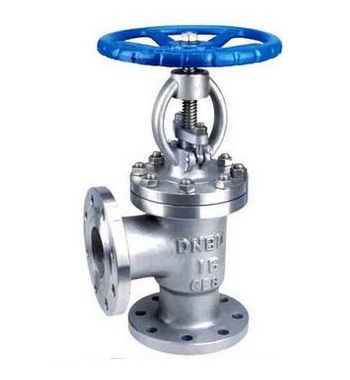

J44H角式截止阀产品简介：
启闭件是塞形的阀瓣，密封面呈平面或锥面，阀瓣沿流体的中心线作直线运动。角式截止阀又称角阀，阀杆的运动形式，有升降杆式(阀杆升降，手轮不升降)，也有升降旋转杆式(手轮与阀杆一起旋转升降，螺母设在阀体上)。
角式截止阀只适用于全开和全关，不允许作调节和节流。截止阀属于强制密封式阀门，所以在阀门关闭时，必须向阀瓣施加压力，以强制截止阀的密封面不泄漏。当介质由阀瓣下方进入阀门时，操作力所需克服的阻力，是阀杆和填料的摩擦力与由介质的压力所产生的推力，关“角式截止阀” 的力比开“角式截止阀”的力大，所以阀杆的直径要大，否则会发生阀杆顶弯的故障。
角型截止阀是一种常用的截断阀，主要用来接通或截断管路中的介质，一般不用于调节流量。截止阀产品适用的压力、温度范围很大，但一般用于中、小口径的管道，适用于≤425℃的蒸汽、油品、水等介质。
设计制造标准：遵循规范
STANDARD
设计与制造
GB12233/GB 12235
结构长度
GB 12221/JB96（长系列）
结构长度
GB78/JB79（GB、HG、SH）
压力试验
GB/T 13927
标志
GB 12220
供货
GB/T12252
J44H角式截止阀设计特点：
① 结构简单，制造和维修比较方便。
② 工作行程小，启闭时间短。
③ 密封性好，密封面间磨擦力小，寿命较长。
J44H角式截止阀产品外形与结构尺寸：
1.6MPA
DN
in
L
D
D1
D2
f
b
z-φd
Do
H1
H2
W
15
1/2
65/90
95
65
45
2
14
4-φ14
100
240
265
7
20
3/4
75/95
105
75
55
2
16
4-φ14
100
245
270
7.5
25
1
80/100
115
85
65
2
16
4-φ14
120
250
275
8.5
32
1 1/4
95/105
135
100
78
2
18
4-φ18
140
260
290
12
40
1 1/2
100/115
145
110
85
2
18
4-φ18
140
290
325
14
50
2
115/125
160
125
100
2
20
4-φ18
160
300
335
19
65
2 1/2
145
180
145
120
2
20
4-φ18
180
355
400
27
80
3
155
195
160
135
2
22
4-φ18
240
400
450
42
100
4
175
215
180
155
2
24
8-φ18
240
455
495
50
125
5
200
245
210
185
2
26
8-φ18
280
530
560
64
150
6
240/225
280
240
210
2
28
8-φ23
320
605
650
85
200
8
275
335
295
265
2
30
8-φ23
360
650
770
155
安装注意事项：
a. 角式截止阀手轮、手柄操作的截止阀可安装在管道的任何位置上。
b. 角式截止阀的手轮、手柄及传动机构，不允许作起吊用。
c. 角式截止阀介质的流向应与阀体所示箭头方向一致。
