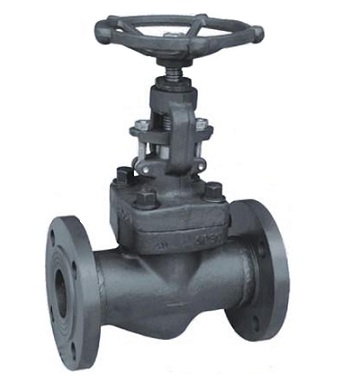

- 产品名称: J41锻钢法兰截止阀
- 产品介绍:
钢锻钢法兰截止阀制造按API602，BS5352，ANSI/ASME B16.34，试验与验收按API 598，标识按照MSS SP-25。
J41锻钢法兰截止阀产品简介：
钢锻钢法兰截止阀有三种阀盖设计：
第一种是螺栓型阀盖，通过凹凸面连接，采用不锈钢带与柔性石墨缠绕垫片，按需求也可采用环连接
第二种是焊接型阀盖，通过螺纹密封后焊接，按需求也可直接采用刚性焊接。。
第三种是自密封阀盖，通过螺纹与自密封阀盖连接。
产品执行标准：
钢锻钢法兰截止阀制造按API602，BS5352，ANSI/ASME B16.34，试验与验收按API 598，标识按照MSS SP-25。
设计特点：
1. 全通径或缩径
2. 结构长度按ANSI/ASME B16.10
3. 法兰按ANSI/ASME B16.5
4. 自密封阀盖
5. 明杆带支架
6. 两端自动调整的填料压套
7. 本体倒密封
8. 整体阀体法兰
9. 对焊端按ANSI/ASME B16.25
10. 环连接阀体阀盖垫片
11. 用缠绕式垫片的螺栓型阀盖、螺纹密封、焊接型阀盖，或自密封阀盖
J41锻钢法兰截止阀产品性能参数和零部件材料：序号
零件名称
CS to ASTM
AS to ASTM
SS to ASTM
Type A105
Type F22
Type F304(L)
Type F316(L)
1
阀体
A105
A182 F22
A182 F304(L)
A182 F316(L)
2
垫片
316+柔性石墨
316夹柔性石墨+PTFE
3
螺栓
A193 B7
A193 B16
A193 B8
A193 B8M
4
圆柱销
A276 420
A276 304
5
填料压套
A276 410
A182 F304(L)
A182 F316(L)
6
活节螺栓
A193 B7
A193 B16
A193 B8
A193 B8M
7
螺母
A194 2H
A194 4
A194 8
A194 8M
8
阀杆螺母
A276 410
9
螺母
A194 2H
A194 4
A194 8
A194 8M
10
铭牌
SS
11
手轮
A197
12
填料压板
A216 WCB
A351 CF8
13
填料
Flexible Graphite
PTFE
14
阀盖
A105
A276 304
A182 F304(L)
A182 F316(L)
15
阀杆
A182 F6
A182 F304
A182 F304(L)
A182 F316(L)
16
阀瓣
A276 420
A276 304
A276 304(L)
A276 316(L)
适用介质
水、蒸汽、油品等
水、蒸汽、油品等
硝酸、醋酸等
适用温度
-29℃～425℃
-29℃～550℃
-29℃～180℃
注意：
1、客户需求的其他材质也可采用。密封面料配对由客户指定内件代号决定。
2、CS=碳钢；AS=合金钢；SS=不锈钢；

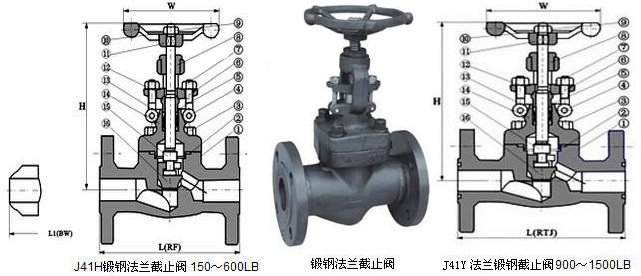

J41锻钢法兰截止阀产品外形与结构尺寸：
J41H锻钢法兰截止阀（150～600LB）NPS
1/2"
3/4"
1"
1 1/4"
11/2"
2"
L(RF)
150Lb
180
117
127
140
165
203
L1(BW)
300Lb
152
178
203
216
229
267
600Lb
165
190
216
229
241
292
H(开)
150Lb～300Lb
166
171
207
240
258
330
600Lb
171
207
240
258
330
380
W
100
100
125
160
160
180
重量
150Lb
RF
4.5
6.9
9.8
13.5
19.5
28
BW
2.3
3.6
7.8
8.2
12
15
300Lb
RF
4.8
7.7
11
16.8
21.2
32.6
BW
2.8
4
8.5
9.2
12.6
16.8
600Lb
RF
5.6
7.8
12.5
17
23.5
38.8
BW
3.4
4.7
9.2
10.5
13.3
18.9
J41Y锻钢法兰截止阀（900～1500LB）
感谢您访问我们的网站【http://www.shhwv.com 昊沃阀门】NPS
1/2"
3/4"
1"
1 1/4"
11/2"
2"
L(RTJ)
900Lb～1500Lb
216
229
254
279
305
371
H(BW)
900Lb～1500Lb
216
229
254
279
305
368
H(开)
207
207
240
258
330
355
W
125
125
160
160
180
200
柔性石墨
RTJ
8
13.2
17.4
19
24.5
31
BW
5.2
10
14.6
15.8
20.5
27.8
