  • 产品名称:    J61Y锻钢承插焊截止阀
  • 产品介绍:
    适用于小口径的管道,密封面不易磨损、擦伤,密封性能好,启闭时阀瓣行程小,启闭时间较短,阀门高度较小。
  • J61Y锻钢承插焊截止阀产品简介:

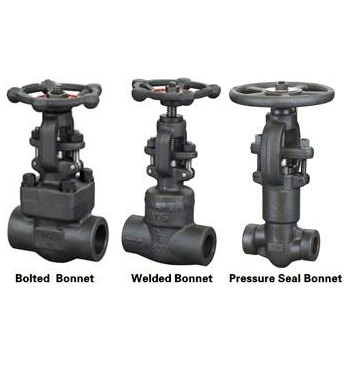

    锻钢截止阀的三种阀盖设计:
    第一种是螺栓式阀盖,按这种设计形式设计的阀门,其阀体与阀盖用螺栓螺母连接,缠绕式垫片(316夹柔性石墨制造)密封。客户有特殊要求时也可采用金属环连接。
    第二种设计形式是焊接式阀盖,按这种设计形式的阀门,其阀体与阀盖用螺纹连接,全焊密封。客户有特殊要求时也可采用透焊连接。
    第三种是自密封阀盖,按这种设计形式设计的阀门,其阀体与阀盖用螺纹连接,内压自密环密封。

    设计特点:
         一种常用的截断阀,主要用来接通或截断管路中的介质,一般不用于调节流量。截止阀适用的压力、温度范围很大,本阀适用于小口径的管道,密封面不易磨损、擦伤,密封性能好,启闭时阀瓣行程小,启闭时间较短,阀门高度较小。


    J61Y锻钢承插焊截止阀结构特点:
    1) 截止阀的设计与制造符合API602和ASME B16.34。检验与测试按API 598,标记按MSS-SP-25
    2) 全径或缩径
    3) 明杆支架式
    4) 自定心压板压套式
    5) 螺栓连接、缠绕垫片密封式阀盖,螺母连接、全焊密封式阀盖以及螺纹连接内压自紧式阀盖
    6) 整体式上密封座
    7) 承插端符合ASME B16.11
    8) 螺纹连接端(NPT)符合ANSI/ASME B1.20.1
    9) 阀瓣可变换为节流型、针型、球型和止回型

    产品零部件材料和产品性能参数:


    序号

    零件名称

    CStoASTM

    AStoASTM

    SStoASTM

    A105

    F22

    F304(L)

    F316(L)

    1

    阀体

    A105

    A182F22

    A182F304(L)

    A182F316(L)

    2

    阀瓣

    A276420

    A276304

    A276304(L)

    A276F316(L)

    3

    阀杆

    A182F6

    A182F304

    A182F304(L)

    A182F316(L)

    4

    垫片

    316夹柔性石墨

    316夹PTFE

    5

    阀盖

    A105

    A276304

    A276304(L)

    A276F316(L)

    6

    螺栓

    A193B7

    A193B16

    A193B8

    A193B8M

    7

    销钉

    A276420

    A276 304

    8

    填料压套

    A276410

    A182F304(L)

    A182F316(L)

    9

    活节螺栓

    A193B7

    A193B16

    A193B8

    A193B8M

    10

    填料压板

    A216WCB

    A351CF8

    11

    螺母

    A1942H

    A1944

    A1948

    A1948M

    12

    阀杆螺母

    A276420

    13

    锁紧螺母

    A1942H

    A1944

    A1948

    A1948M

    14

    铭牌

    SS

    15

    手轮

    A197

    16

    填料

    柔性石墨

    PTFE

    适用介质

    水、蒸汽、油品等

    水、蒸汽、油品等

    硝酸、醋酸等

    适用温度

    —29℃~425℃

    —29℃~550℃

    —29℃~200℃

    注意:客户需求的其他材质也可采用.密封面材料配对客户指定内件代号决定
    CS=碳钢;AS=合金钢;SS=不锈钢

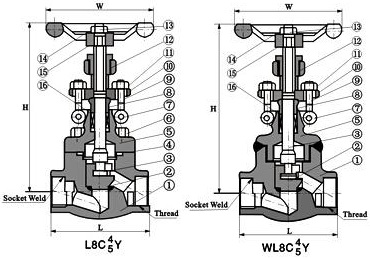

    J61Y锻钢承插焊截止阀产品外形与结构尺寸:
    螺栓阀盖/焊接阀盖


    NPS

    缩径

    3/8"

    1/2"

    3/4"

    1"

    11/4"

    11/2"

    2"



    全径



    3/8"

    1/2"

    3/4"

    1"

    11/4"

    11/2"

    2"

    L

    92

    111

    111

    120

    152

    172

    200

    220

    H(开)

    171

    207

    207

    240

    258

    330

    355

    370

    W

    100

    125

    125

    160

    160

    180

    200

    240

    重量

    螺栓式

    2.2

    3.7

    3.6

    6.8

    7.6

    11.6

    15

    21.9

    焊接式

    2

    3.4

    3.3

    6

    5.6

    10.3

    14.2

    18

    安装注意事项:
    ① 手轮、手柄操作的截止阀可安装在管道的任何位置上。
    ② 手轮、手柄及伟动机构,不允许作起吊用。
    ③ 介质的流向应与阀体所示箭头方向一致。

    感谢您访问我们的网站【http://www.shhwv.com 昊沃阀门
    如有任何疑问,您可以致电给我们021-56318396  13917079580(小吕),我们一定会尽心尽力为您提供优质的服务。
    本厂专业提供蝶阀球阀、水利控制阀、止回阀呼吸阀截止阀针型阀过滤器阻火器背压阀柱塞阀旋塞阀、船用阀门塑料阀门等各类阀门

  • 质量推动发展,昊沃为您创造更多价值
    不断提升质量,精益求精,“有口皆碑,品质卓越的质量”是昊沃永恒的主题。
    昊沃严格按照 ISO9001-2000 质量体系认证要求,质量严格把关,责任到人,确保生产、服务、销售的有序运行。
    加强与用户之间的沟通,竭诚为广大客户提供优质产品,至善至美服务,特此我公司做出以下承诺:
    一、产品标准
    产品严格按照中国GB、CB标准、美国 API和 HG标准等标准设计、验收、制造。结构长度按照国家标准,密封面硬度达到国家规定要求。
    二、售前服务
    产品介绍,疑难解答,非标产品设计,技术交流。
    三、售中服务
    1.对特殊或复杂的产品,我公司安排技术人员对用户进行产品使用、调式、维修及故障排除进行培训和指导。
    2.保证及时供货,守信合同,随时保持与客户联系。
    四、售后服务
    一、货到现场后现场安装人员如需进行技术指导安装,技术培训和调试指导服务,卖方负责委派技术人员进行视频培训与指导。如需要到现场培训,由双方协商而定。
    二、质保期为收到货物之日起算12个月,质保期内产品质量按照国家标准实行,
    三、卖方承诺接到买方售后服务电话后尽早给予解决方案,如果需要去现场售后服务的,卖方承诺会指派经验丰富的售后服务人员尽快到达售后服务现场,并承诺在到达现场后立即给予处理直到系统能正常运行。
  • 询 价 指 南:
    询问阀门产品时,必须提供以下资料与参数:
    1) 所需阀门名称
    2) 所需阀门产品在什么行业使用:石油、电力、化工、天然气、空调、消防、市政。
    3) 所需阀门介质(流体)的工作温度(常温、底温、高温、多少温度)
    4) 所需阀门介质的物理、化学性能(腐朽性、易燃易爆性、毒性、物态等)
    5) 所需阀门的密封面要求(金属密封;本体密封W. 软密封、橡胶、四氟)
    6) 所需阀门阀体选用何种材质(铸铁、铸钢、锻钢、不锈钢、黄铜、UPVC塑料、PPR等)
    7) 所需阀门介质的工作压力(6压、1.0Map、1.6Map.等高中压、美标磅级150LB、300LB等)
    8) 所需阀门公称尺寸(规格大小)(几分、几英寸、多少MM)
    9) 所需阀门结构长度(对阀门L有什么要求,现场空间位置是否够用)
    10) 所需阀门与管道的连接形式(螺纹连接、法兰连接、对焊、卡箍、承插、快速接入等)
    11) 所需阀门阀门的操作方式(手动、齿轮传动、蜗杆传动、电动、气动、液动、电液联动等)

    订 货 须 知:

    一、如客户对采购清单上的产品有特殊要求,须在订合同前提供以下说明:
    1) 公称直径、全通径、缩径、管道尺寸
    2) 连接形式
    3) 结构长度
    4) 阀门重量要求
    5) 阀门启闭速度和启闭次数
    6) 实验、检验标准及其他要求
    7) 运用介质及温度、压力范围
    8) 阀门工作环境及保养条件(是否防爆)
    9) 阀门的流通能力和流体阻力系数
    10) 驱动装置能源特性(交流电或直流、电压、空气压力)
    二、如由客户自己提供确定的阀门类型和型号时,客户应给予正确说明:其型号的含义和相关要求,在供需双方理解一致的条件下签订合同。
    三、 本公司可以根据客户特殊要求配置各类驱动装置(在各项技术能达到的情况下)。
