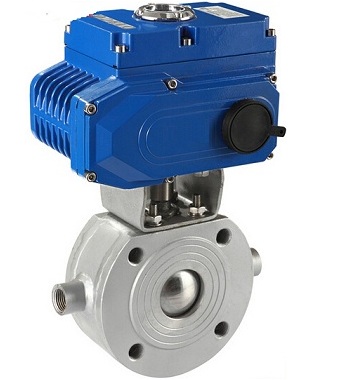

- 产品名称: BQ971F电动对夹保温球阀
- 产品介绍:
在球阀的基础上焊装金属夹套，用于注入蒸汽或其它保温、保冷介质，确保阀内介质能够正常工作。
BQ971F电动对夹保温球阀产品简介：
在球阀的基础上焊装金属夹套，用于注入蒸汽或其它保温、保冷介质，确保阀内介质能够正常工作。保温夹套球阀具有良好的保温保冷特性，且阀门的通径与管径一致，同时又能有效降低管路中介质热量损失。
根据球阀的结构不同，有整体式保温球阀、两片式保温球阀、对夹保温球阀等几种结构形式，广泛适用于化工、石油、制药、冶金等行业的系统管路中。
适用于两位切断、调节的场合。阀与执行机构的连接采用直连方式，电动执行机构内置伺服系统，无须另配伺服放大器，输入4-20mA信号及220VAC电源即可控制运转。电动对夹球阀具有连线简单，结构紧凑、尺寸小、重量轻、阻力小、动作稳定可靠等优点。执行机构可根据用户要求另配置UNIC、PSQ、HQ、DHL等型号电子式电动执行机构或GTX、AL等气活塞式执行机构。
产品执行标准：
1) 设计制造标准：GB/T12237、ASME B 16.34
2) 结构长度标准：GB/T 12221-2005、ASME B 16.10
3) 连接法兰标准：JB/T 79、GB/T 9113、ASME B 16.5
4) 压力温度等级：GB/T 12224-2005
5) 试验检验标准：GB/T 13927-2008、JB/T9092、API 598
BQ971F电动对夹保温球阀设计特点：
采用整体式夹套结构设计，更能均匀地保温、保冷，保温球阀比一般球阀体积更小，重量更轻，且无外漏，密封性能良好，夹套采用碳素钢管焊接比铸造的更加耐压牢固。 夹套、阀体外侧与夹套接管焊接，允许蒸汽或冷水的最高压力为1MPa。
具有良好的保温、保冷特性，除缩径保温球阀外，阀门的通径和管径一至，介质呈直线流动，阻力小，能有效降低管路中介质热量的损失，因此，对容易凝固、高粘度的液体介质具有优良的性能。
产品性能参数：
适用于Class150、PN1.0～2.5MPa，工作温度 29~180℃(密封圈为增强聚四氟乙烯)或 29~300℃(密封圈为对位聚苯)的各种管路上，用于截断或接通管路中的介质，选用不同的材质,可分别适用于水、蒸汽、油品、硝酸、醋酸、氧化性介质、尿素等多种介质。
BQ971F电动对夹保温球阀电动执行机构技术参数：电动执行机构技术参数
阀体参数
电源
AC200/220V，50/60Hz
公称通径
DN10～150mm
输出力矩
50N·M～2000N·M
公称压力
PN1.6 2.5 4.0 6.4 31.5MPa(定制)
动作范围
0～90° 0～360°
泄漏量
软密封:零泄漏
硬密封:≤额定流量的10-5
动作时间
15秒/30秒/60秒
执行机构
可另配PSQ、HQ、UNIC、361RS
等系列电子式电动执行机构
保护装置
过热保护
流量特性
快开特性
环境温度
-30°～60°
可调范围
DN10-80
DN100-150
250:01:00
350:01:00
手动操作
同附带手柄操作
基本误差
±1%
限位
电气、机械二重限位
死区
≤1%
防护等级
相当于IP-65
回差
≤1%
位置测量
可选装开关或电位计
适用温度
密封面
驱动电机
8W/E
PTFE≤150℃ RTFE≤180℃ PPL≤300℃ 硬密封≤450℃
进线接口
PE1/2〞进线线锁
压力试验：
试验压力
公称压力（Mpa）
压力级（class）
JIS(Mpa)
（Mpa）
1.6
2.5
4
6.4
10
150
300
600
10K
20K
强度试验
2.4
3.8
6
9.6
15
3.1
7.8
15.3
2.4
3.8
密封试验
1.8
2.8
4.4
7
11
2.2
5.6
11.2
1.5
2.8
气密试验
0.5～0.7
产品零部件材料：
零件名称
材 料
阀体
WCB
ZG1Cr18Ni9Ti
CF8
CF3
球体、阀杆
2Cr13
1Cr18Ni9Ti
0Cr19Ni9
00Cr19Ni11
-304
(304L)
密封圈
聚四氟乙烯(PTFE)、增强聚四氟乙烯(PPL)、对位聚苯 柔性石墨
适用介质
水、气体、蒸汽、油品等
硝酸等腐蚀性介质
强氧化性介质
零件名称
材料
阀体
ZG1Cr18Ni12Mo2Ti
CF8M(316)
CF3M
球体、阀杆
1Cr18Ni12Mo2Ti
0Cr17Ni12Mo2
00Cr17Ni12Mo2
-316
(316L)
密封圈
聚四氟乙烯(PTFE)、增强聚四氟乙烯(PPL)、对位聚苯 柔性石墨
适用介质
醋酸等腐蚀介质
尿素等腐蚀性介质
BQ971F电动对夹保温球阀产品外形与结构尺寸：
感谢您访问我们的网站【http://www.shhwv.com 昊沃阀门】公称通径
尺 寸(mm)
DN(mm)
L
D
D1
D2
d
b
Z-Md
H
L1
15
35
95
65
45
15
14
4-M12
291
155.2
20
38
105
75
55
19
14
4-M12
296
155.2
25
42
115
85
65
23.5
14
4-M12
301
155.2
32
50
135
100
78
30
16
4-M16
311
195
40
60
145
110
85
36
16
4-M16
318
195
50
70
160
125
100
45
16
4-M16
326
234
65
95
180
145
120
58
18
4-M16
336
234
80
118
195
160
135
67
20
8-M16
363
271
100
140
215
180
155
76
20
8-M16
383
325
125
175
245
210
185
100
22
8-M16
403
414
150
210
280
240
210
125
24
8-M16
418
420
