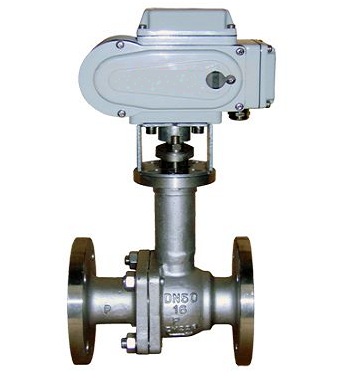

- 产品名称: DQ941F电动超低温球阀
- 产品介绍:
主要用于输出液态低温介质如乙烯、液氧、液氢、液化天然气、液化石油产品等,是石油化工、空气分离、天然气等工业不可缺少的重要设备之一。
DQ941F电动超低温球阀产品简介:
经过特殊的低温处理,将粗加工的零件置于冷却介质中数小时(2-8小时),以释放应力,确保材料的低温性能,保证精加工尺寸,以防止阀门在低温工况时,因温度变化造成变形而导致的泄漏。对于介质温度高于-50℃,一般不采用长颈结构;介质温度低于-50℃的球阀,颈部长度一般为250mm。电动超低温球阀主要用于输出液态低温介质如乙烯、液氧、液氢、液化天然气、液化石油产品等,是石油化工、空气分离、天然气等工业不可缺少的重要设备之一,其质量的优劣决定着能否安全、经济、持续地生产。
设计特点:
1. 电动超低温球阀对于使用温度小于-100℃的所有阀门零件按照相关规定进行深冷处理,以防止材料产生低温脆性以及低温下因材料相变引起体积变化
2. 电动超低温球阀采用了长颈结构,使填料工作温度在0℃以上,有效防止填料因工作温度过低而造成密封性能降低甚至密封失效,同时方便对阀门包裹保温材料,防止冷能损失
3. 对于浮动式电动超低温球阀采用进口卸压出口密封设计,有效防止了由于温度变化可能造成的中腔异常升压,确保了阀门及管线的安全运行
4. 电动超低温示阀采用双层阀杆填料与对压蝶型弹片装置。
DQ941F电动超低温球阀电动执行器参数:电源
AC110、220、380V/DC24、220V
输出力矩
50N·M~2000N·M
任选功能
开关型、触点型、开度信号、智能调节型
动作范围
0~90°±5°
动作时间
15秒/30秒/60秒
环境温度
-30°~60°
手动操作
附带手柄操作
限 位
电气、机械二重限位
防护等级
IP-67(防爆外壳:Exd Ⅱ BT4 IP67可选)
输入信号
0-10,1-5VDC/4-20mA(智能调节型)
阀体参数:
公称通径
DN15~200mm
公称压力
PN1.6、2.5MPa
阀轴材质
不锈钢
阀体材质
LCB、LC3、CF8
球体材质
304不锈钢
阀座密封
改性PTFE
温度
LCB≤-46℃、LC3≤-101℃、CF8≤-196℃
结构型式
法兰
适用介质
乙烯、液氧、液氢、液化天然气等
特点
耐低温、开关灵活、密封可靠
DQ941F电动超低温球阀产品外形与结构尺寸:
公称通径DN
L
L1
H
D
D1
额定功率
额定电流
压力
1.6/2.5
1.6/2.5
1.6/2.5
1.6/2.5
1.6/2.5
15
130
155
328
95
65
15W
0.2A
20
140
155
334
105
75
15W
0.2A
25
150
155
345
115
86
15W
0.2A
32
165
155
445
136
100
15W
0.2A
40
180
208
451
146
110
25W
0.5A
50
200
208
471
160
125
25W
0.5A
65
220
208
501
180
145
25W
0.5A
80
250
256
543
195
160
50W
0.8A
100
280
256
583
215/230
180/190
90W
1.0A
125
320
256
644
245/270
210/220
90W
1.0A
150
360
288
714
280/300
240/250
120W
1.2A
200
400
288
908
335/360
295/310
150W
1.2A
