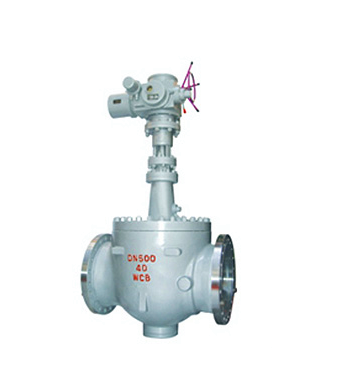

- 产品名称: GQ947电动轨道球阀
- 产品介绍:
具有旋转球芯90度摆切断的一种高科技型球阀。
GQ947电动轨道球阀产品简介：
具有旋转球芯90度摆切断的一种高科技型球阀。 国内目前所用Q型球阀均是在给定预紧力下球芯与阀座摩擦进行开与关，经常导致密封面损坏，阀门泄漏和卡死现象，轨道球阀就是针对上述常见缺陷进行更新设计使球芯旋转90度再开关的新型球阀，该球阀能使密封面无摩擦结合，达到无泄漏的安全目的，并大大提高了阀门的使用寿命。
产品执行标准：设计依据
GB
API
结构长度
JB/T 7745
ANSI B16.10
GB/T 12221
连接法兰
GB/T 9113
ANSI B16.5
JB/79 HG20592
对焊端
GB/T 12224
MSS SP 44
ANSI B16.25
检验和试验
JB/T 9092
SPI 598
产品工作原理：
1) 阀门外于全开位置时，顺时针转动手轮，在阀杆螺母与止推轴承配合下，阀杆开始下降并带动球体开始旋动。
2) 连续转达动手轮，阀杆上的精密螺旋曲线槽轨道，与嵌于其内的导向销相互作用，带动球体随阀杆不停的按顺时针方向转动。
3) 当阀门将在关闭时，阀杆带动阀球在与阀座密封面完全无磨擦的情况下旋转了90°。
4) 继续转达动手轮，再次下降的阀杆会机械地压球体，使球体与阀座紧密接触。从而达到密封效果。
5) 当阀门处于全关位置时逆时针转动手轮。在阀杆螺母与止推轴承配合下，阀杆开始上升，并带动球体开始旋转。
6) 连续转动手轮、阀杆会在向上升的同时带动球体倾离阀座。
7) 当阀门将要开启时，阀杆上的精密螺旋曲线槽轨道与嵌于其内的导向销相互作用带动球体在与阀座密封面完全无磨擦的情况下不停的按逆时针方向转动。
8) 继续转动手轮，当阀杆升到极限位置时，此时球也已随阀杆倒转了90°。阀门已处于全开位置。
GQ947电动轨道球阀设计特点：
a. 启闭无磨擦。这一功能完全解决了传统阀门因密封面之间相互磨擦而影响密封的部问题。
b. 上装式结构。对装在管道上的阀门可直接在线检查与维修。能有效减少装置停车，降低生产成本。
c. 单阀座设计。消除了阀门中腔介质因异常升压而影响使用安全的问题。
d. 低扭矩设计。特殊结构设计的阀杆，只需配一个小手轮阀门就能轻松起闭。
e. 楔形密封结构。阀门是靠阀杆提供的机械力，将球楔压到阀座上面密封。使阀门的密封性能不受管线压差的影响，在各工况下密封性能都有有靠保征。
f. 密封面的自洁洁构。当球体倾离阀座时，管线中的流体会沿球体密封面成360°均匀通过。不仅消除了高速流体对阀座局部的冲刷，也冲走了密封存面上的聚积物，达到自清洁的目的。轨道球阀价格,轨道球阀厂家,轨道球阀报价。
产品性能参数：压力等级
试验压力
适用环境
壳体试验
密封试验
1.6
2.4
1.76
易燃、易爆、易挥发、易聚合及剧毒场合
2.5
3.75
2.75
4
6
4.4
6.4
9.6
7.04
CLASS150
2.94
2.2
CLASS300
7.5
5.5
CLASS600
16
11
适用温度
-190～≤550℃
适用介质
水、油、天然气及各种软性介质与悬浮液等
驱动方式
气动、手动、电动
产品零部件材料：
零件名称
材质
阀体、阀盖
WCB
ZG1Cr5Mo
ZG1Cr18Ni9Ti
ZG1Cr18Ni12Mo2Ti
球体
阀杆
2Cr13
1Cr18Ni9Ti
1Cr18Ni9Ti
1Cr18Ni12Mo2Ti
密封面
硬质合金 合金钢
导向销
2Cr13 40CrMn
阀杆螺母
铸锰黄铜
螺栓
35
1Cr18Ni9Ti
螺母
35 45
填料
柔性石墨环PTFE
垫片
柔性石墨缠绕垫 柔性石墨复合垫
手轮
可锻铸铁
GQ947电动轨道球阀产品外形与结构尺寸：
感谢您访问我们的网站【http://www.shhwv.com 昊沃阀门】1.6MPa～2.5MPa
公称通径DN
15
20
25
32
40
50
65
80
100
125
150
200
250
300
L
130
150
160
180
200
230
290
310
350
400
480
600
730
850
H1
220
230
240
260
307
360
410
483
512
543
581
617
672
723
H2
450
486
525
550
610
640
640
675
710
740
820
905
955
990
H3
415
455
500
535
580
605
640
675
710
740
820
905
955
990
H4
370
400
440
460
480
500
550
600
650
713
760
820
875
930
4.0MPa
公称通径DN
15
20
25
32
40
50
65
80
100
125
150
200
250
300
L
130
150
160
180
200
230
290
310
350
400
480
600
730
850
H1
230
240
260
280
320
360
436
492
527
607
649
701
750
750
H2
486
525
550
610
640
640
675
710
740
820
905
955
990
1050
H3
455
500
535
580
605
640
675
710
740
820
905
955
990
1050
H4
400
440
460
480
500
550
600
650
713
777
835
890
950
980
6.4MPa
公称通径
DN
15
20
25
32
40
50
65
80
100
125
150
200
250
300
L
130
150
160
180
200
230
290
310
350
400
480
600
730
850
H1
240
260
280
300
329
365
450
509
541
663
725
781
790
806
H2
525
550
610
640
640
675
710
740
820
905
955
990
1050
1100
H3
500
535
580
605
605
620
640
685
735
850
900
920
1100
1250
H4
440
460
480
500
550
600
650
713
777
835
890
950
980
1040
