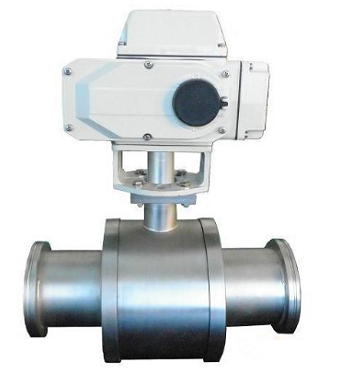

- 产品名称: GUD电动高真空球阀
- 产品介绍:
以电动装置驱动阀杆与球芯来执行启闭动作，达到接通或切断真空(压力)系统管路中的介质流。
GUD电动高真空球阀产品简介：
以电动装置驱动阀杆与球芯来执行启闭动作，达到接通或切断真空(压力)系统管路中的介质流。应用于真空、乳制品、酒业、生物工程、食品、制药、饮料、化妆品及化工领域。
在1.3×10-7～6×105Pa的真空系统中用来开启或隔断气流的阀门，广泛适用各类气体，液体等正、负压力管道系统，符合GMP标准。
设计特点：
既能适用高真空，又能适用一定的正压力下使用； 由于球阀全通导，又能达到超高真空要求，所以也能适用于加速器真空系统。
结构紧凑，重量轻，外形简洁、美观。
开关扭矩小，工作稳定、可靠。
高真空球阀密封结构设计独特，漏率可达到＜1×10 -10 Pa.M 3 /S, 改变了球阀不能满足高真空、超高真空的现状。
GUD电动高真空球阀产品性能参数：
漏率：1.3×10-9Pa.M3/S；
压力范围：5×10-7Pa～0.6Mpa；
工作温度：-30℃～+232℃；
气源压力：0.4～0.6 Mpa；
工作介质：水、蒸气、酸、碱；
安装位置：任意；
寿命：≥20000次。阀门漏率：Valve Leak Rate
≤1.3×10-4Pa.L/S.
适用温度：Applicable Temperature
-30～+150℃
-30～+150℃(PPL密封)
适用范围：Appy Range
连接型式 Loose Flange
使用压力范围(Pa)
活套法兰(GB6070、JB919)
0.6×106～1.3×10-4
焊接法兰(GB6070、JB919)
1.6×106～1.3×10-4
快卸法兰(GB4982)
0.1×106～1.3×10-4
螺纹连接 Threaded Connection
1.6×106～1.3×10-4
GUD电动高真空球阀产品外形与结构尺寸：

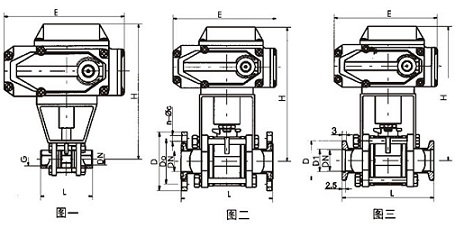

螺纹连接的GUD电动高真空球阀外形及连接尺寸(图一)Model
DN
G
H
E
L
型号
GUD-10(G)
10
1/4"
153
157
68
GUD-16(G)
16
1/2"
172
157
72
GUD-20(G)
20
3/4"
178
157
82
GUD-25(G)
25
1"
187
157
90
GUD-32(G)
32
1-1/4"
206
157
112
GUD-40(G)
40
1-1/2"
212
157
120
GUD-50(G)
50
2"
265
157
145
GUD-63(G)
63
2-1/2"
305
207
185
GUD-80(G)
80
3"
330
207
210
GUD-100(G)
100
4"
350
207
268
活套法兰连接GUD电动高真空球阀(GB6070)(图二)
Model
DN
D
Do
H
E
L
n-φc
型号
GUD-10(F)
10
55
40
153
157
84
4-φ6.6
GUD-16(F)
16
60
45
172
157
84
4-φ6.6
GUD-25(F)
25
70
55
187
157
114
4-φ6.6
GUD-32(F)
32
90
70
206
157
140
4-φ9
GUD-40(F)
40
100
80
212
157
160
4-φ9
GUD-50(F)
50
110
90
265
157
170
4-φ9
GUD-63(F)
63
130
110
305
207
195
4-φ9
GUD-80(F)
80
145
125
330
207
203
8-φ9
GUD-100(F)
100
165
145
350
207
280
8-φ9
快卸法兰连接GUD电动高真空球阀(GB4982)(图三)
感谢您访问我们的网站【http://www.shhwv.com 昊沃阀门】Model
DN
D1
D
H
E
L
型号
GUD-10(KF)
10
12.2
30
153
157
84
GUD-16(KF)
16
17.2
30
172
157
84
GUD-25(KF)
25
26.2
40
187
157
114
GUD-32(KF)
32
34.2
55
206
157
140
GUD-40(KF)
40
41.2
55
212
157
160
GUD-50(KF)
50
52.2
75
265
157
170
