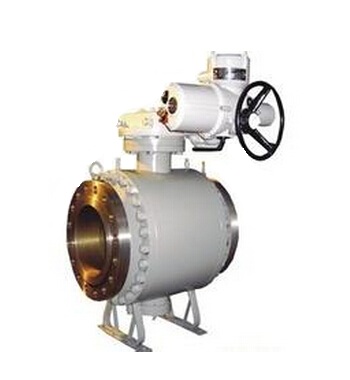

- 产品名称: KQ941F电动抗硫球阀
- 产品介绍:
为满足在硫化环境下的抗硫化就力裂化的要求，气动抗硫球阀采用不锈钢球阀与气动执行器配套制造而成。
KQ941F电动抗硫球阀产品简介：
为满足在硫化环境下的抗硫化就力裂化的要求，气动抗硫球阀采用不锈钢球阀与气动执行器配套制造而成，我们从设计，选材、制造、试验、表面处理及涂漆都严格按美国腐蚀化工程师协会NACE的有关标准要求进行。
不仅选材广泛且内件材料均采用表面镀镍或316材质、密封圈采用特制的聚合物材料。使阀门不仅防腐蚀，抗硫化能力强，防火、防静电、密封性能好，适用压力与温度范围广，全通径与缩经齐备，并可配多种驱动装置，是化工、石油炼制、油气开采与输送系统理想的用阀选择。
电动抗硫球阀标准GB/T21465-2008《阀门术语》中定义为：启闭件（球体）由阀杆带动，并绕球阀轴线作旋转运动的阀门。亦可用于流体的调节与控制，其中硬密封V型球阀其V型球芯与堆焊硬质合金的金属阀座之间具有很强的剪切力，特别适用于含纤维、微小固体颗料等的介质。而多通球阀在管道上不仅可灵活控制介质的合流、分流、及流向的切换，同时也可关闭任一通道而使另外两个通道相连。本类阀门在管道中一般应当水平安装。
产品执行标准：
1. 抗硫标准：ANCE ME 0175
2. 尺寸标准：GB/T79-94 ANSI B16.5
3. 结构长度：GB12221-89 ANSI B16.10
4. 检验标准：GB/T13927 JB/T9092-99 ANSI598
5. 焊接标准：GB12224-89 ANSIB16.25
6. 防火标准：API 607 BS 6755 II
设计特点：
① 流体阻力小，全通径的球阀基本没有流阻。
② 结构简单、体积小、重量轻。
③ 紧密可靠。它有两个密封面，而且球阀的密封面材料广泛使用各种塑料，密封性好，能实现完全密封。在真空系统中也已广泛使用。
④ 操作方便，开闭迅速，高性能球阀从全开到全关只要旋转90°，便于远距离的控制。
⑤ 维修方便，球阀结构简单，密封圈一般都是活动的，拆卸更换都比较方便。
⑥ 在全开或全闭时，球体和阀座的密封面与介质隔离，介质通过时，不会引起阀门密封面的侵蚀。
⑦ 适用范围广，通径从小到几毫米，大到几米，从高真空至高压力都可应用。
⑧ 由于球阀在启闭过程中有擦拭性，所以可用于带悬浮固体颗粒的介质中。闭任一通道而使另外两个通道相连。本类阀门在管道中一般应当水平安装。
KQ941F电动抗硫球阀产品性能参数：
1) 公称通径：DN50-400mm 2"-16"
2) 缩径：DN50-450mm 2"-18"
3) 公称压力：PN2.5-10.0MPa
4) CLASS：150-900Lb
5) 适用温度：－196℃-300℃
6) 适用温度：-196-300℃
7) 传动方式：气动 蜗轮 电动
8) 适用介质：石油 天燃气 煤气 水
试验标准：公称压力
试验压力(MPa)
压力级
试验压力(MPa)
PN(MPa)
壳体
高压液密封
低压气密封
壳体
高压液密封
低压气密封
2.5
3.75
2.75
0.6
CLASS150
2.94
2.16
0.6
4
6
4.4
CLASS300
7.76
5.62
6.4
9.6
7
CLASS600
15.3
11.23
10
15
11
CLASS900
23
16.85
产品零部件材料：
零件名称
材质
碳钢
低温钢
不锈钢
阀体
A105
A350LF2
A182 F316
球体
A105+镀镍
A350LF2
A182 F316
阀杆、固定轴
45/40cr+镀镍
42CrMo+镀镍
A182 F316
阀座
A105+镀镍
A350LF2+镀镍
A182 F316
密封圈
增强聚四氟乙烯 对位聚苯
O型圈
氟橡胶
垫片、填料
柔性石墨 V型聚四氟乙烯
轴套
SF自润滑轴承
螺栓
A193 B7M
A193 B7M
316
螺母
A194 2HM
A194 7M
316
KQ941F电动抗硫球阀产品外形与结构尺寸：
感谢您访问我们的网站【http://www.shhwv.com 昊沃阀门】压力
通径DN
d1
L
Lo
D
D1
D2
H
H1
B
z-Φd
1.6MPa
50
50
216
400
160
125
100
153
139
16
4-18
80
80
283
600
200
160
135
195
178
20
8-18
100
100
305
850
220
180
155
213
191
20
8-18
150
150
394
-
285
240
210
535
184
24
8-23
200
200
457
-
340
295
262
504
221
26
12-23
250
250
533
-
405
355
320
608
258
30
12-25
300
300
610
-
460
410
372
647
282
30
12-25
350
350
686
-
520
470
435
813
352
34
16-25
400
400
762
-
580
525
485
882
417
36
16-30
2.5MPa
50
50
216
400
165
125
100
153
139
20
4-18
80
80
283
600
200
160
135
195
178
22
8-18
100
100
305
850
230
190
160
213
191
24
8-23
150
150
403
-
300
250
218
525
184
30
8-25
200
200
502
-
360
310
278
564
221
34
12-25
250
250
568
-
425
370
332
729
268
36
12-30
300
300
648
-
485
430
390
774
298
40
16-30
350
350
762
-
555
490
448
813
352
44
16-34
400
400
838
-
620
550
505
931
417
48
16-34
