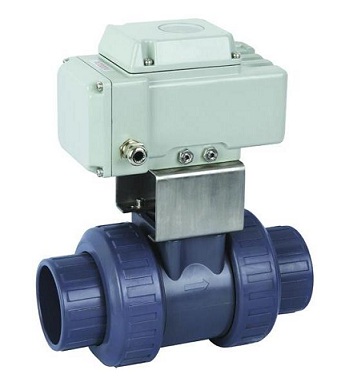

- 产品名称: Q911F电动塑料球阀
- 产品介绍:
采用双由令承插连接,不须使用特殊工具即可快速装配,具有结构紧凑、耐磨损、容易拆卸、方便检修、维护简单易行等优点。
Q911F电动塑料球阀产品简介:
采用双由令承插连接,不须使用特殊工具即可快速装配,具有结构紧凑、耐磨损、容易拆卸、方便检修、维护简单易行等优点。
阀体材质卫生无毒、耐腐蚀性强、重量轻、应用范围广,例如:纯水和生饮水的管路系统、排水和污水管路系统、盐水和海水管路系统、酸碱和化学溶液系统等多个行业。
设计特点:
1. 采用双向双由令球阀,可同时当由令及阀门使用,可在前段设备管路不必停工的状态下,关闭球阀,卸下由令,进行后段工程维修。
2. 阀体具有优良的耐化学腐蚀性能,在由令端有FPM或EPDM "O"环,配合PTFE垫座之使用,能防止多数化学物质之腐蚀。
3. 垫座松紧可做适度调整。管壁平洁光滑,输送流体时具有较小的磨擦阻力和附着力。
4. 阻燃性能为自熄性。低热传导性能,约为钢材的1/200。重量轻,相当于钢管1/5,铜管的1/6。
5. 介质中重离子含量达超纯水标准,卫生指标符合国家卫生标准要求。
6. 优异的耐老化和抗紫外线性能,使正常使用寿命比其它管道系统均有很大的延长。
Q911F电动塑料球阀电动执行器技术参数:电源
AC110、220、380V/DC24、220V
输出力矩
50N·M~2000N·M
任选功能
开关型、触点型、开度信号、智能调节型
动作范围
0~90°±5°
动作时间
15秒/30秒/60秒
环境温度
-30°~60°
手动操作
附带手柄操作
限 位
电气、机械二重限位
防护等级
IP-67(防爆外壳:Exd Ⅱ BT4 IP67可选)
输入信号
0-10,1-5VDC/4-20mA(智能调节型)
阀体参数:
公称通径
DN15~100mm
公称压力
PN1.0MPa
阀轴材质
UPVC、CPVC、PP
阀体材质
UPVC、CPVC、PP
球体材质
UPVC、CPVC、PP
阀座密封
PTFE
温 度
0℃-+60℃
结构型式
双油令、法兰
适用介质
食品工业、石化和与PVC相匹配的各种流体
特 点
结构紧凑、体积小、重量轻、安装方便

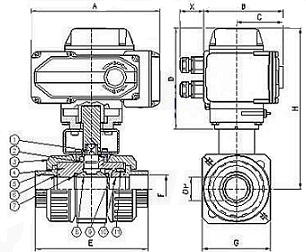

Q911F电动塑料球阀产品外形与结构尺寸:
公称通径DN
15
20
25
32
40
50
65
80
100
CNS
D1
22.4
26.4
34.5
42.5
48.6
60.6
76.7
89.7
115
D
31
37
44
54
65
79
92
108
146
ANSI
D1
21.54
26.87
33.65
42.42
48.56
60.63
73.38
89.31
114.76
D
31
37
44
54
65
79
92
108
146
DIN
D1
20.3
25.3
32.3
40.3
50.3
63.3
75.3
90.3
110.4
D
31
37
44
54
65
79
92
108
146
JIS
D1
22.3
26.3
32.33
38.43
48.46
60.56
76.6
89.6
114.7
D
31
37
44
54
65
79
92
108
146
L
112
132
144
167
172
206
273
303
333
L1
119
119
119
155
155
155
208
208
256
W
110
110
110
132
132
132
165
165
211
H
136.5
141.5
213
221
229
246
256
304
335
额定功率
5W
5W
15W
15W
15W
25W
25W
50W
50W
额定电流
0.01A
0.01A
0.2A
0.2A
0.2A
0.5A
0.5A
0.8A
0.8A
重 量
3KG
3.1KG
3.2KG
3.8KG
4.15KG
6.6KG
7.3KG
12.2KG
14.8KG
备注:此数据仅供参考,以实物为准,如有更改,恕不另行通知
