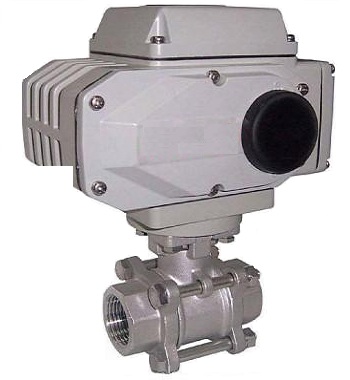

- 产品名称: Q911F电动三片式内螺纹球阀
- 产品介绍:
广泛应用于食品、环保、轻工、石油、造纸、化工、教学和科研设备、电力等行业的工业自动控制系统中。
Q911F电动三片式内螺纹球阀产品简介：
采用一体化结构，与电动执行机构相配，有输入控制信号（4-20mADC或1-5VDC）及单相电源即可控制运转，具有功能强、体积小、轻便宜人、性能可靠、配套简单、流通能力大、适合于多种场合。目前该阀广泛应用于食品、环保、轻工、石油、造纸、化工、教学和科研设备、电力等行业的工业自动控制系统中。工作原理：
适用于两位切断、调节的场合。阀与执行机构的连接采用直连方式，电动执行机构内置伺服系统，无须另配伺服放大器，输入4-20mA信号220VAC电源，根据阀位反馈信号与设定值比较偏差对执行机构驱动电机进行智能步距调整(PID调节)，以实现与执行机构配套的阀门或其他装置开度的精确定位，同时输出4～20mADC的位置反馈信号。内螺纹电动球阀具有连线简单，结构紧凑、尺寸小、重量轻、阻力小、动作稳定可靠等优点。
设计特点：
1. 球阀和电动执行器之间无支架连接，一体化的外型结构紧凑，减少设备空间。
2. 球阀阀座采用弹性密封结构，密封可靠，启闭轻松。
3. 球阀阀体铸造采用台湾引进的先进工艺，结构合理、造型美观。
4. 阀杆采用有倒密封的下装式结构，阀腔异常升压时，阀杆不会被冲击。
Q911F电动三片式内螺纹球阀产品性能参数：阀体形式
内螺纹硅溶胶阀体
公称通径
DN6～100mm
公称压力
PN1.6、2.5、4.0、6.4 MPa；ANSI 150 300 600LB；JIS 10 20 30K
连接形式
管螺纹(G)、锥螺纹(NPT)
阀盖形式
一体式
压盖型式
压帽拧紧式
密封填料
V型聚四氟乙烯填料、含浸聚四氟乙烯石棉填料、石棉纺织填料、石墨填料
阀芯形式
O型球型阀芯
流量特性
快开特性
公称通径DN(mm)
6
8
10
15
20
25
32
40
50
65
80
100
允许压差(MPa)
≤ 公称压力
动作范围
0～90°
泄露量Q
按GB/T4213-92，小于额定KV0.01%
基本误差
±1%
回差
±1%
死区
≤1%
试验压力(Mpa)
公称压力(Mpa)
压力级(class)
JIS(Mpa)
1.6
2.5
4
6.4
10
150
300
600
10K
20K
强度试验
2.4
3.8
6
9.6
15
3.1
7.8
15.3
2.4
3.8
密封试验
1.8
2.8
4.4
7
11
2.2
5.6
11.2
1.5
2.8
气密试验
0.5～0.7
电动执行机构主要技术参数：
执行器型号
DSR、3810R、DZW、HQ、PSQ电动执行机构
主要技术参数
电源电压：220V/50Hz、380V/50Hz、输入信号：4-20mA或1-5V·DC、输出信号：4-20mA·DC
防护等级：相当IP65(或IP67)、隔爆标志：ExdⅡBT4、手操功能：手柄
环境温度：-25～+70℃、环境湿度：≤95%
产品零部件材料：
1
左阀体
WCB、CF8、CF8M、CF3M
2
阀座
PEFE、PPL、304、316
3
球体
WCB、CF8、CF8M、CF3M
4
密封圈
PTFE/金属石墨缠绕垫片
5
右阀体(中阀体)
WCB、CF8、CF8M、CF3M
6
阀杆
2Cr13304、316、316L
7
填料压盖
WCB、CF8、CF8M、CF3M
Q911F电动三片式内螺纹球阀产品外形与结构尺寸：
感谢您访问我们的网站【http://www.shhwv.com 昊沃阀门】公称通径
内螺纹连接
mm
inch
D
L
H
G
A
重量(Kg)
10
3/8
10
60
57
3/8″
95
0.34
15
1/2
15
75
68
1/2″
110
0.47
20
3/4
20
80
70
3/4″
110
0.68
25
1
25
90
80
1″
140
1.2
32
11/4
32
110
85
11/4″
140
1.9
40
11/2
38
125
100
11/2″
180
2.7
50
2
50
144
110
2″
180
3.9
65
2/21
64
186
130
21/2″
200
7.1
80
3
78
206
150
3″
250
11.5
100
4
98
240
170
4″
250
20.5
如有任何疑问，您可以致电给我们021-56318396 13917079580（小吕），我们一定会尽心尽力为您提供优质的服务。
本厂专业提供蝶阀、球阀、水利控制阀、止回阀、呼吸阀、截止阀、针型阀、过滤器、阻火器、背压阀、柱塞阀、旋塞阀、船用阀门、塑料阀门等各类阀门。
-
质量推动发展，昊沃为您创造更多价值
不断提升质量，精益求精，“有口皆碑，品质卓越的质量”是昊沃永恒的主题。
昊沃严格按照 ISO9001-2000 质量体系认证要求，质量严格把关，责任到人，确保生产、服务、销售的有序运行。
加强与用户之间的沟通，竭诚为广大客户提供优质产品，至善至美服务，特此我公司做出以下承诺：
一、产品标准
产品严格按照中国GB、CB标准、美国 API和 HG标准等标准设计、验收、制造。结构长度按照国家标准，密封面硬度达到国家规定要求。
二、售前服务
产品介绍，疑难解答，非标产品设计，技术交流。
三、售中服务
1.对特殊或复杂的产品，我公司安排技术人员对用户进行产品使用、调式、维修及故障排除进行培训和指导。
2.保证及时供货，守信合同，随时保持与客户联系。
四、售后服务
一、货到现场后现场安装人员如需进行技术指导安装，技术培训和调试指导服务，卖方负责委派技术人员进行视频培训与指导。如需要到现场培训，由双方协商而定。
二、质保期为收到货物之日起算12个月，质保期内产品质量按照国家标准实行，
三、卖方承诺接到买方售后服务电话后尽早给予解决方案，如果需要去现场售后服务的，卖方承诺会指派经验丰富的售后服务人员尽快到达售后服务现场，并承诺在到达现场后立即给予处理直到系统能正常运行。
- 询 价 指 南：
询问阀门产品时，必须提供以下资料与参数：
1) 所需阀门名称
2) 所需阀门产品在什么行业使用：石油、电力、化工、天然气、空调、消防、市政。
3) 所需阀门介质（流体）的工作温度（常温、底温、高温、多少温度）
4) 所需阀门介质的物理、化学性能（腐朽性、易燃易爆性、毒性、物态等）
5) 所需阀门的密封面要求（金属密封；本体密封W. 软密封、橡胶、四氟）
6) 所需阀门阀体选用何种材质（铸铁、铸钢、锻钢、不锈钢、黄铜、UPVC塑料、PPR等）
7) 所需阀门介质的工作压力（6压、1.0Map、1.6Map.等高中压、美标磅级150LB、300LB等）
8) 所需阀门公称尺寸（规格大小）（几分、几英寸、多少MM）
9) 所需阀门结构长度（对阀门L有什么要求，现场空间位置是否够用）
10) 所需阀门与管道的连接形式（螺纹连接、法兰连接、对焊、卡箍、承插、快速接入等）
11) 所需阀门阀门的操作方式（手动、齿轮传动、蜗杆传动、电动、气动、液动、电液联动等）
订 货 须 知：
一、如客户对采购清单上的产品有特殊要求，须在订合同前提供以下说明：
1) 公称直径、全通径、缩径、管道尺寸
2) 连接形式
3) 结构长度
4) 阀门重量要求
5) 阀门启闭速度和启闭次数
6) 实验、检验标准及其他要求
7) 运用介质及温度、压力范围
8) 阀门工作环境及保养条件（是否防爆）
9) 阀门的流通能力和流体阻力系数
10) 驱动装置能源特性（交流电或直流、电压、空气压力）
二、如由客户自己提供确定的阀门类型和型号时，客户应给予正确说明：其型号的含义和相关要求，在供需双方理解一致的条件下签订合同。
三、 本公司可以根据客户特殊要求配置各类驱动装置（在各项技术能达到的情况下）。
