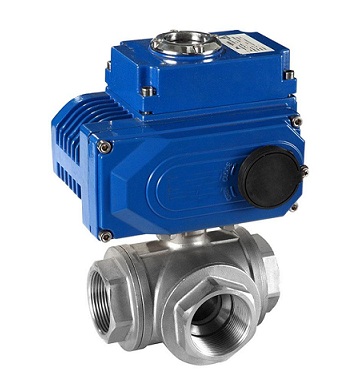

- 产品名称: Q915电动内螺纹三通球阀
- 产品介绍:
有三通双口孔种,改变球芯与管 道的相对角度,可以对三支管道流体实现不同的组合控制。
Q915电动内螺纹三通球阀产品简介:
标准球芯有L型有三通双口孔种,改变球芯与管 道的相对角度,可以对三支管道流体实现不同的组合控制;T型孔道可起配比作用,适用于液体、气体、蒸汽等介质的配比调节与控制。
电动三通内螺纹球阀采用 JO型、HQ型角行程电动执行机构,以AC220V、AC380V或DC24V电源电压作动力,接受工业自动化仪表控制系统输入的(4-20mA、或 1-5VDC)电流信号或电压信号,即可控制运转,实现对工艺介质的比例调节或二位切换控制。
产品执行标准:
a. 阀门螺纹类型:G·NPT·BSPT DIN259/2999
b. 阀门检验:ISO/DIN 5208—1987
c. 驱动装置连接:ISO 5211
设计特点:
1. 电动三通内螺纹球阀有两座和四座密封结构,阀芯孔道有L型和T型两种结构形式,采用控制阀芯旋转角度,改变阀芯孔道与管道口的连接状态,可实现对三 条支管不同的组合控制。三通球阀流通能力大,可控制气体、液体、蒸汽,更适用于控制高粘度,纤维颗粒状的流体。也适用于密封要求较严格的场合。
2. 两阀座密封三通球阀具有结构紧凑、外形美观、密封性能好,能实现对管道中介质流向的切换。也能使相互垂直的两个通道连通或关闭。
3. 四阀座密封三通球阀具有造型美观、结构紧凑合理,它不仅可实现介质流向的切换,也可使三个通道相互连通,同时可关闭任意一个通道,使另外两个通道连通,灵活控制管路是介质的合流或分流。
4. T型阀芯孔道可使三条正交的管道互相连通或切换,起分流或合流作用;L型孔道连接相互正交的两管道。使另一条孔道切断,起改变介质流向作用。
Q915电动内螺纹三通球阀产品性能参数:公称通径DN(mm)
10
15
20
25
32
40
50
公称压力(MPa)
PN1.6、2.5、4.0、6.4 MPa
阀体形式
三段式分体式阀体
连接形式
螺纹式、焊接式
阀芯形式
"O"型球形阀芯
动作范围
0~90°
泄露量Q
按GB/T4213-92,小于额定KV0.01% (软密封:零泄漏)
基本误差
±1%
回差
±1%
死区
≤1%(可调)
可调范围
250:01:00
配置执行机构
可配HQ、JO等系列角行程电动执行机构
控制方式
开关到位灯(开关两位控制)、智能调节(4~20mA模拟量信号控制)
产品零部件材料:
序号NO
零件名称
材质
1
阀体
不锈钢CF8M/CF8
2
阀盖
不锈钢CF8M/CF8
3
球
不锈钢CF8M/CF8
4
球垫
聚四氟乙烯PTFE
5
阀杆
不锈钢CF8M/CF8
6
填料
聚四氟乙烯PTFE
7
中口
聚四氟乙烯PTFE
8
大薄片
聚四氟乙烯PTFE
9
压盖螺母
不锈钢CF8M/CF8
10
手柄
不锈钢CF8M/CF8
11
流向指示牌
ALUMINUM
12
华司
不锈钢CF8
13
螺帽
不锈钢CF8
14
锁定装置
不锈钢CF8
15
皮套
塑料
16
盲盖
不锈钢CF8M/CF8
Q915电动内螺纹三通球阀产品外形与结构尺寸:
SIZE
d
L
H
D1
B
W1
W2
h
重量WT(g)
1/2"
12.7
64
53
97
32
22.4
35
10-24UNC
530
3/4"
16
76
63
126
38
22.4
35
10-24UNC
700
1"
20
87
66
126
43.5
22.4
35
10-24UNC
980
1 1 / 4 "
25
96
81
145
48
22.4
35
10-24UNC
1950
1 1 / 2 "
32
114
83
145
57
25.4
38.1
1/4-20UNC
2950
2"
38.1
142
96
204
71
25.4
38.1
1/4-20UNC
4450

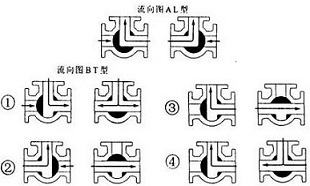

产品流向图:
三通球阀任一通口均可用作入口而无泄露,并可根据工况需要制成L型或T型通道,使安装更加方便
三通球阀分为L型和T型,L型适用于介质的流向切换,能使相互垂直的两个通道联通,T型适用于介质的分流,合流或流向切换。
双层阀杆填料符合德国TüV TA-LUFT的阀杆泄露测试要求。
在系统泄压后无需拆下整个阀体就能进行检查和维修。
