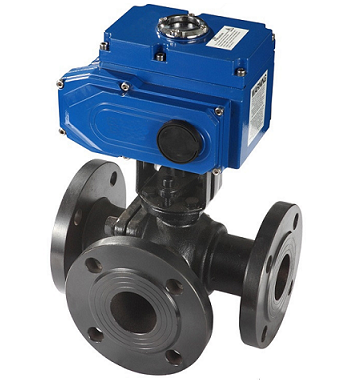

- 产品名称: Q944F/Q945F电动三通球阀
- 产品介绍:
广泛适用于供水、石化、冶金、矿山、轻纺、能源、造纸、食品、钢铁等管路系统中对介质流向进行切换以及对介质的分流或混合流体。
Q944F/Q945F电动三通球阀产品简介：
可为L形和T形，电动L形三通球阀（Q944F）用于介质流向的切换，能使相互垂直的两个通道连接；电动T形三通球阀（Q945F）用于介质分流、合流及流向切换，T形三通可以使三个通道相互连通或使其中的两个通道连通。电动三通球阀一般采用两阀座结构，亦可根据用户要求采用四阀座结构。
广泛适用于供水、石化、冶金、矿山、轻纺、能源、造纸、食品、钢铁等管路系统中对介质流向进行切换以及对介质的分流或混合流体。
设计特点：
电动三通球阀结构紧凑、启闭迅速、流道畅通、流体阻力小。
电动三通球阀密封性能好：利用四面阀座材料聚四氟乙烯弹性变形实现无泄漏密封。
电动三通球阀一阀多用：任一通口可用作入口而无泄漏，三通既可制成L型通口，也可制成T型通口。
电动三通球阀维修方便：在系统卸压后，无需拆下整个阀体就可进行检查和维修。
Q944F/Q945F电动三通球阀阀体参数：公称通径
DN15～200mm
公称压力
PN1.6、2.5MPa
阀轴材质
碳钢、不锈钢
阀体材质
碳钢、304/316/316L不锈钢
球体材质
304/316/316L不锈钢
阀座密封
PTFE、PPL、金属密封
温度
PTFE≤180℃、PPL≤350℃
金属密封≤450℃
适用介质
水、石油、浆料、强氧化性介质等
特点
连线简单、流向切换、阻力小、动作稳定
电动执行器参数：
电源
AC110、220、380V/DC24、220V
输出力矩
50N·M～2000N·M
任选功能
开关型、触点型、开度信号、智能型
动作范围
0～90°±5°
动作时间
15秒/30秒/60秒
环境温度
-30°～60°
手动操作
附带手柄操作
限位
电气、机械二重限位
防护等级
IP-67(防爆外壳:Exd Ⅱ BT4 IP67可选)
输入信号
0-10，1-5VDC/4-20mA(智能型)
Q944F/Q945F电动三通球阀产品外形与结构尺寸：
公称通径DN
L
L1
W
H
D
D1
额定功率
额定电流
15
150
155
132
256
95
65
15W
0.2A
20
160
155
132
260
105
75
15W
0.2A
25
180
155
132
266
115
86
15W
0.2A
32
200
155
132
270
140
100
15W
0.2A
40
220
208
165
312
150
110
25W
0.5A
50
240
208
165
325
165
125
25W
0.5A
65
260
208
165
336
185
145
25W
0.5A
80
280
256
211
365
200
160
50W
0.8A
100
320
256
211
400
215
180
90W
1.0A
125
380
256
211
420
245
210
90W
1.0A
150
440
288
235
440
280
240
120W
1.2A
200
550
288
235
470
335
295
150W
1.2A
备注：此数据仅供参考，以实物为准,如有更改，恕不另行通知

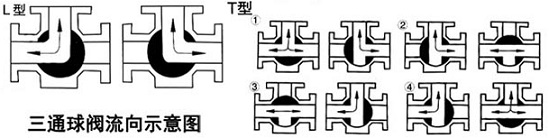

产品流量示意图
