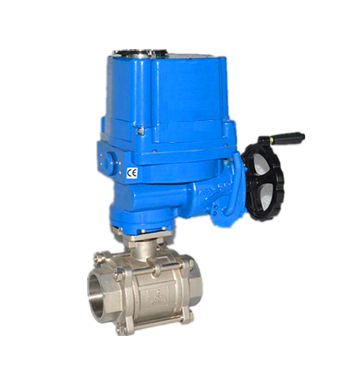

- 产品名称: FBQ911F防爆电动丝口球阀
- 产品介绍:
阀体铸造采用台湾引进的先进工艺,结构合理、造型美观;阀座采用弹性密封结构,密封可靠,启闭轻松;阀杆采用有倒密封的下装式结构,阀腔异常升压时,阀杆不会被冲出。
FBQ911F防爆电动丝口球阀产品简介:
阀体铸造采用台湾引进的先进工艺,结构合理、造型美观;阀座采用弹性密封结构,密封可靠,启闭轻松;阀杆采用有倒密封的下装式结构,阀腔异常升压时,阀杆不会被冲出。二片式、三片式球阀连接形式另有对焊(BW)承插焊(SW),并均可带国际标准ISO支架平台和锁定装置。三片式球阀体积小,由三部分阀壳组成,通过四只较长螺栓从两端夹住中间阀体与阀球而成,其优点是维修拆卸时不用拆卸管路螺纹,直接拆卸四只螺栓,阀体中间部分即可取出。防爆电动丝口球阀适用于轻工机械体积小空间窄的场合,具有体积小、配套简单、流通能力大,特别适合于介质是粘稠,含颗粒,纤维性质的场合。
目前该阀广泛应用于食品、环保、轻工、石油、造纸、化工、教学和科研设备、电力等行业的工业自动控制系统中。
设计特点:
1. 防火、防静电设计
2. 阀杆防爆出装置
3. 阀球上设计有压力平衡孔
4. 双层阀杆填料与对压碟型弹片装置
FBQ911F防爆电动丝口球阀阀体性能参数:公称通径
DN15~100mm
公称压力
PN1.6、2.5、4.0、6.4MPa
阀轴材质
不锈钢
阀体材质
304/316/316L不锈钢
球体材质
304/316/316L不锈钢
阀座密封
PTFE、PPL、金属密封
温度
PTFE≤180℃、PPL≤350℃、金属密封≤450℃
适用介质
水、石油、硝酸类、醋酸类
粘性流体、浆料、强氧化性介质等
特点
连线简单,结构紧凑、阻力小、动作稳定
防爆电动执行器参数:
电源
AC110、220、380V/DC24、220V
输出力矩
80N·M~3000N·M
任选功能
防爆开关型、防爆调节型
动作范围
0~90°±5°
电 机
全封闭鼠笼式感应电机
环境温度
-20℃~70℃
手动操作
机械离合机构
自锁装置
蜗轮、蜗杆机构提供自锁
防护等级
Exd Ⅱ BT4 IP67
输入信号
0-10,1-5VDC/4-20mA(调节型)
FBQ911F防爆电动丝口球阀产品外形与结构尺寸:
公称通径DN
L
L1
H
D
G
额定功率
15
67
258
247
15
1/2″
15W
20
82
258
252
20
3/4″
15W
25
91
258
267
25
1″
15W
32
108
258
292
32
1 1/4″
15W
40
129
258
300
38
1 1/2″
15W
50
148
258
310
50
2″
15W
65
186
338
360
64
2 1/2″
40W
80
206
338
370
78
3″
40W
100
240
368
404
98
4″
90W
如有任何疑问,您可以致电给我们021-56318396 13917079580(小吕),我们一定会尽心尽力为您提供优质的服务。
本厂专业提供蝶阀、球阀、水利控制阀、止回阀、呼吸阀、截止阀、针型阀、过滤器、阻火器、背压阀、柱塞阀、旋塞阀、船用阀门、塑料阀门等各类阀门。
-
质量推动发展,昊沃为您创造更多价值
不断提升质量,精益求精,“有口皆碑,品质卓越的质量”是昊沃永恒的主题。
昊沃严格按照 ISO9001-2000 质量体系认证要求,质量严格把关,责任到人,确保生产、服务、销售的有序运行。
加强与用户之间的沟通,竭诚为广大客户提供优质产品,至善至美服务,特此我公司做出以下承诺:
一、产品标准
产品严格按照中国GB、CB标准、美国 API和 HG标准等标准设计、验收、制造。结构长度按照国家标准,密封面硬度达到国家规定要求。
二、售前服务
产品介绍,疑难解答,非标产品设计,技术交流。
三、售中服务
1.对特殊或复杂的产品,我公司安排技术人员对用户进行产品使用、调式、维修及故障排除进行培训和指导。
2.保证及时供货,守信合同,随时保持与客户联系。
四、售后服务
一、货到现场后现场安装人员如需进行技术指导安装,技术培训和调试指导服务,卖方负责委派技术人员进行视频培训与指导。如需要到现场培训,由双方协商而定。
二、质保期为收到货物之日起算12个月,质保期内产品质量按照国家标准实行,
三、卖方承诺接到买方售后服务电话后尽早给予解决方案,如果需要去现场售后服务的,卖方承诺会指派经验丰富的售后服务人员尽快到达售后服务现场,并承诺在到达现场后立即给予处理直到系统能正常运行。
- 询 价 指 南:
询问阀门产品时,必须提供以下资料与参数:
1) 所需阀门名称
2) 所需阀门产品在什么行业使用:石油、电力、化工、天然气、空调、消防、市政。
3) 所需阀门介质(流体)的工作温度(常温、底温、高温、多少温度)
4) 所需阀门介质的物理、化学性能(腐朽性、易燃易爆性、毒性、物态等)
5) 所需阀门的密封面要求(金属密封;本体密封W. 软密封、橡胶、四氟)
6) 所需阀门阀体选用何种材质(铸铁、铸钢、锻钢、不锈钢、黄铜、UPVC塑料、PPR等)
7) 所需阀门介质的工作压力(6压、1.0Map、1.6Map.等高中压、美标磅级150LB、300LB等)
8) 所需阀门公称尺寸(规格大小)(几分、几英寸、多少MM)
9) 所需阀门结构长度(对阀门L有什么要求,现场空间位置是否够用)
10) 所需阀门与管道的连接形式(螺纹连接、法兰连接、对焊、卡箍、承插、快速接入等)
11) 所需阀门阀门的操作方式(手动、齿轮传动、蜗杆传动、电动、气动、液动、电液联动等)
订 货 须 知:
一、如客户对采购清单上的产品有特殊要求,须在订合同前提供以下说明:
1) 公称直径、全通径、缩径、管道尺寸
2) 连接形式
3) 结构长度
4) 阀门重量要求
5) 阀门启闭速度和启闭次数
6) 实验、检验标准及其他要求
7) 运用介质及温度、压力范围
8) 阀门工作环境及保养条件(是否防爆)
9) 阀门的流通能力和流体阻力系数
10) 驱动装置能源特性(交流电或直流、电压、空气压力)
二、如由客户自己提供确定的阀门类型和型号时,客户应给予正确说明:其型号的含义和相关要求,在供需双方理解一致的条件下签订合同。
三、 本公司可以根据客户特殊要求配置各类驱动装置(在各项技术能达到的情况下)。
