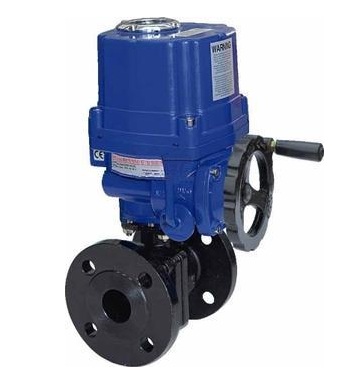

- 产品名称: FBQ941F防爆电动球阀
- 产品介绍:
通常用于密封要求严格的场合，除控制气体、液体、蒸汽介质外，还适宜控制污水和含有纤维性杂质的介质，广泛用于石油、化工、冶金、轻工、造纸、电站、制冷等工作领域。
FBQ941F防爆电动球阀产品简介：
阀体通道和连接管径相等并成一直径，介质几乎可以毫无损失的流过。防爆电动球阀通常用于密封要求严格的场合，除控制气体、液体、蒸汽介质外，还适宜控制污水和含有纤维性杂质的介质，广泛用于石油、化工、冶金、轻工、造纸、电站、制冷等工作领域。
产品执行标准：
设计标准：GB/T12237—1989
连接法兰：JB/T79-94；GB/T17241.6-1998
试验标准：GB/T13927—1992
设计特点：
防爆型电动球阀流体阻力小，是所有阀类中流体阻力最小的一种，以AC220V、AC380V或DC24V电源电压作动力，接受(4-20mA、0-10mA或1-5VDC)电流信号或电压信号，即可控制运转，以角行程输出的扭矩转动球体0~90°，就能完成启闭动作或调节动作。
全电子式电动执行机构，采有机电一体化结构，具有机内伺服操作和开度信号位置反馈、位置指示、手动操作等功能，功能强、性能可靠、连线简单，通过输入电流信号或电压信号，改变球芯的旋转角度(0-90°任意角度)，实现比例调节动作。
球芯通道平整光滑，不易沉积介质，可以进行管线式通球。结构简单、重量轻、密封性能好。 特别适用于要求零泄漏率的场合。
FBQ941F防爆电动球阀阀体性能参数：公称通径
DN15～300mm
公称压力
PN1.6、2.5、4.0、6.4MPa
阀轴材质
不锈钢
阀体材质
碳钢、304/316/316L不锈钢
球体材质
304/316/316L不锈钢
阀座密封
PTFE、PPL、金属密封
温 度
PTFE≤180℃、PPL≤350℃、金属密封≤450℃
适用介质
水、石油、硝酸类、醋酸类
粘性流体、浆料、强氧化性介质等
特 点
连线简单，结构紧凑、阻力小、动作稳定
防爆电动执行器参数：
电源
AC110、220、380V/DC24、220V
输出力矩
80N·M～3000N·M
任选功能
开关型、调节型
动作范围
0～90°±5°
电 机
全封闭鼠笼式感应电机
环境温度
-20℃～70℃
手动操作
机械离合机构
自锁装置
蜗轮、蜗杆机构提供自锁
防护等级
Exd Ⅱ BT4 IP67
输入信号
0-10，1-5VDC/4-20mA(智能型)
FBQ941F防爆电动球阀产品外形与结构尺寸：
感谢您访问我们的网站【http://www.shhwv.com 昊沃阀门】公称通径DN
L
L1
H
D
D1
额定功率
压力
1.6/2.5
1.6/2.5
1.6/2.5
1.6/2.5
1.6/2.5
15
130
258
277
95
65
15W
20
140
258
282
105
75
15W
25
150
258
295
115
86
15W
32
165
258
302
136
100
15W
40
180
258
310
146
110
15W
50
200
258
319
160
125
15W
65
220
338
381
180
145
40W
80
250
338
391
195
160
40W
100
280
368
452
215/230
180/190
90W
125
320
368
500
245/270
210/220
90W
150
360
368
519
280/300
240/250
90W
200
400
410
595
335/360
295/310
180W
250
533
410
625
405
355
180W
300
610
410
760
460
410
180W
备注：此数据仅供参考，以实物为准,如有更改，恕不另行通知
