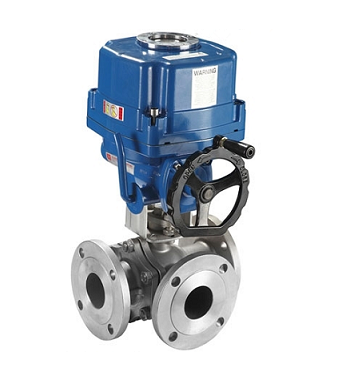

- 产品名称: FBQ944/5F防爆电动三通球阀
- 产品介绍:
防爆电动L形三通球阀用于介质流向的切换，能使相互垂直的两个通道连接；防爆电动T形三通球阀用于介质分流、合流及流向切换。
FBQ944/5F防爆电动三通球阀产品简介：
可为L形和T形，防爆电动L形三通球阀（FBQ944F）用于介质流向的切换，能使相互垂直的两个通道连接；防爆电动T形三通球阀（FBQ945F）用于介质分流、合流及流向切换。
T形三通可以使三个通道相互连通或使其中的两个通道连通。
防爆电动三通球阀一般采用两阀座结构，亦可根据用户要求采用四阀座结构。
产品执行标准：
设计标准：GB/T12237-1989；DIN3357/1,2:API608
法兰尺寸：GB/T9113.1、JB/T79；DIN3202；JIS B2002；AE B16.10
结构长度：GB/T12221-1989；DIN3202；JIS B2002:AE B16.10
检验试验：GB/T13927；DIN3230/3；API598；JIS B2003
设计特点：
三通球阀有两座和四座密封结构，阀芯孔道有L型和T型两种结构形式，采用控制阀芯旋转角度，改变阀芯孔道与管道口的连接状态，可实现对三条支管不同的组合控制。三通球阀流通能力大，可控制气体、液体、蒸汽，更适用于控制高粘度，纤维颗粒状的流体。也适用于密封要求较严格的场合。
两阀座密封三通球阀具有结构紧凑、外形美观、密封性能好，它能实现对管道中介质流向的切换。也能使相互垂直的两个通道连通或关闭。
四阀座密封三通球阀具有造型美观、结构紧凑合理，它不仅可实现介质流向的切换，也可使三个通道相互连通，同时可关闭任意一个通道，使另外两个通道连通，灵活控制管路是介质的合流或分流。
T型阀芯孔道可使三条正交的管道互相连通或切换，起分流或合流作用；L型孔道连接相互正交的两管道。使另一条孔道切断，起改变介质流向作用。
FBQ944/5F防爆电动三通球阀阀体性能参数：公称通径
DN15～200mm
公称压力
PN1.6、2.5MPa
阀轴材质
不锈钢
阀体材质
碳钢、304/316/316L不锈钢
球体材质
304/316/316L不锈钢
阀座密封
PTFE、PPL、金属密封
温度
PTFE≤180℃、PPL≤350℃、金属密封≤450℃
适用介质
水、石油、硝酸类、醋酸类
粘性流体、浆料、强氧化性介质等
特点
连线简单、流向切换、阻力小、动作稳定
防爆电动执行器技术参数：
电源
AC110、220、380V/DC24、220V
输出力矩
80N·M～3000N·M
任选功能
防爆开关型、防爆调节型
动作范围
0～90°±5°
电 机
全封闭鼠笼式感应电机
环境温度
-20℃～70℃
手动操作
机械离合机构
自锁装置
蜗轮、蜗杆机构提供自锁
防护等级
Exd Ⅱ BT4 IP67
输入信号
0-10，1-5VDC/4-20mA(调节型)
FBQ944/5F防爆电动三通球阀产品外形与结构尺寸：
感谢您访问我们的网站【http://www.shhwv.com 昊沃阀门】公称通径DN
L
L1
H
D
D1
额定功率
压力
1.6/2.5
1.6/2.5
1.6/2.5
1.6/2.5
1.6/2.5
15
150
258
277
95
65
15W
20
160
258
282
105
75
15W
25
180
258
295
115
86
15W
32
200
258
302
140
100
15W
40
220
258
310
150
110
15W
50
240
258
319
165
125
15W
65
260
338
381
185
145
40W
80
280
338
391
200
160
40W
100
320
368
452
215/230
180/190
90W
125
380
368
500
245/270
210/220
90W
150
440
368
519
280/300
240/250
90W
200
550
410
595
335/360
295/310
180W
