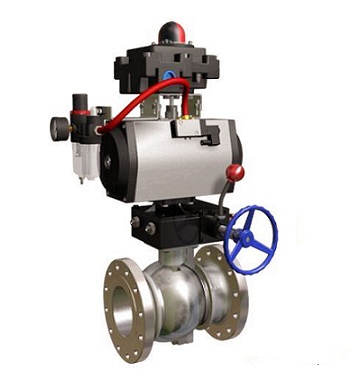

- 产品名称: Q641F气动带手轮球阀
- 产品介绍:
采用智能控制与定位，与电气阀门定位器配套，输入4-20mADC信号及0.4~0.7MPa气源即可控制运转，实现对压力、流量、温度、液位等参数的调节。
Q641F气动带手轮球阀产品简介：
采用智能控制与定位，与电气阀门定位器配套，输入4-20mADC信号及0.4~0.7MPa气源即可控制运转，实现对压力、流量、温度、液位等参数的调节。气动带手轮球阀是以压缩空气为动力，阀杆带动阀芯在阀体内转动90°可以实现全开—全闭的动作。气动带手轮球阀按其密封性能分为金属密封与软密封。气动带手轮球阀具有结构紧凑、体积精小、运行可靠、密封性好、维修容易、安装方便、适应性强等优点。气动带手轮球阀特别适合于介质是粘稠、含颗粒、纤维性质的场合。气动内螺纹高压球阀广泛应用于石油、化工、教学设备、轻工、高压设备、制药、造纸等工业自动控制系统中，作远距离集中控制或就地控制。
产品执行标准：设计依据
国标系列
美标系列
设计标准
GB/T12237
AP16D
ANSI B16.34
法兰连接结构长度
GB/T12221
AP16D
ANSI B16.10
结构长度(焊接)
GB/T15188.1
AP16D
ANSI B16.10
连接法兰
GB/T9113
ANSI B16.5、B16.47
JB/T79
Hg20592
对焊端
GB/T12224
ANSI B16.25
试验和检验
GB/T9092
AP16D
AP1598
气动执行器的选型：
1. 选用气动执行器的时候，先确定阀门的扭矩，再根据介质增加安全值
2. 水蒸气或非润滑的介质增加25%安全值
3. 非润滑的干气介质增加60%安全值
4. 非润滑用气体输送的颗粒粉料增加100%安全值
5. 对于清洁、无摩擦的润滑介质增加20%安全值
6. 最后再根据气源工作压力，查找单双作用式扭矩表，可得到准确的单作用和双作用气动执行器型号。
设计特点：
1．气动带手轮球阀和普通电动球阀相比具有结构紧凑，体积小，重量轻，阀座与端面法兰距离近，物料滞留少。
2．阀体铸造采用台湾引进的先进工艺，结构合理、造型美观。
3．阀座采用弹性密封结构，密封可靠，启闭轻松。
4．阀杆采用有倒密封的下装式结构，阀腔异常升压时，阀杆不会被冲击。
5．可设置90°开关定位机构，根据需要加锁以防止误操作。
Q641F气动带手轮球阀产品性能参数：公称通径d（mm）
25
32
40
50
65
80
100
125
150
200
300
额定流量系数kv
22
36
58
82
145
200
355
554
798
1418
3900
公称压力pn（mpa）
1.6、4.0、6.4
流量特性
近似等百分比
阀板转角（度）
0°±4至90° ±4°（可调）
操作压力（mpa）
双作用0.2～1.0、单作用0.3—1.0
适用工作温度（℃）
软密封：-40～180、硬密封：-60～450
允许压差（mpa）
为公称压力值
4
2
允许泄漏量等级
软密封ⅵ级、硬密封ⅳ级
动作时间（s）
0.5～7
执行机构输出力矩（nm）
5.9～5169
气动执行机构参数：
执行器型号
GT、SR、ST、AT、AW系列单双作用气动执行器
供气压力
0.4～0.7MPa
气源接口
G1/4"、G1/8"、G3/8"、G1/2"
环境温度
-30～+70℃
作用形式
单作用执行机构：气关式(B)--失气时阀位开(FO)；气开式(K)--失气时阀位关(FC)
双作用执行机构：气关式(B)--失气时阀位保持(FL)；气开式(K)-- 失气时阀位保持(FL)
可配附件
定位器、电磁阀、空气过滤减压器、保位阀、行程开关、阀位传送器、手轮机构等
试验压力：
试验压力(MPa)
公称压力(MPa)
压力级(class)
JIS(K)
1.6
2.5
4
6.4
10
150
300
600
10K
20K
强度试验
2.4
3.75
6
9.6
15
3
7.5
16.5
2.4
3.8
密封试验
1.76
2.75
4.4
7.04
11
2.2
5.5
12.1
1.5
2.8
气密试验
0.4～0.7MPa
产品流量系数Kv：
公称通径 DN(mm)
15
20
25
32
40
50
65
80
100
125
150
200
250
300
额定流量系数KV
21
38
72
112
170
273
384
512
940
1452
2222
3589
5128
7359

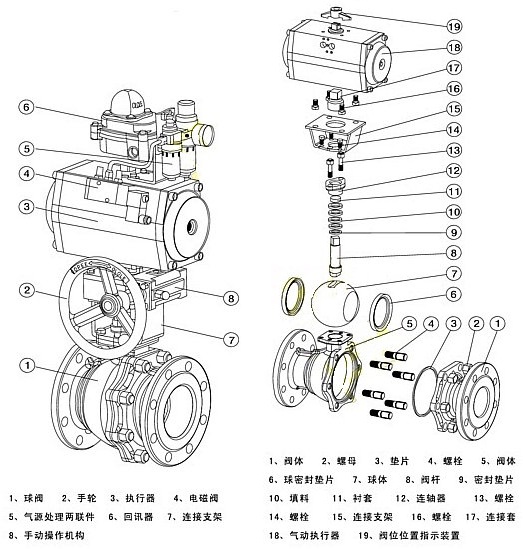

Q641F气动带手轮球阀产品零部件材料：
序号
零件名称
材质
NO
GB
ASTM
1
阀体
WCB
A2116-WCB
2
密封圈
PTFE
PTFE
3
球体
1C18Ni9Ti
SS304
4
螺母
35
A194-2H
5
螺柱
35CrMoA
A193-B7
6
石体
WCB
A216-WCB
7
垫片
柔性石墨+不锈钢
B12.10-304F/.G
8
填料
PTFE
PTFE
9
填料压盖
WCB
A2116-WCB
10
定位片
25
A105
11
挡圈
65Mn
AISI 1066
12
手柄
K33
A47-667
Gr.32510
13
阀杆
1Cr33
A276-410
14
螺钉
35
A193-B7
15
止推垫片
PTFE
PTFE
附件选项：
① 根据不同控制和要求可选择下列附件：
② 限位开关回讯器：远距离传送阀门开或关位置的信号(可选防爆)。
③ 电磁阀：双作用选二位五通、单作用选二位三通(可选防爆)。
④ 双电控电磁阀：一个线圈得电时阀门打开，另一个线圈得电时阀门关闭。
⑤ 单电控电磁阀：供电时阀门打开或关闭，断电时阀门关闭或打开。
⑥ 三联件：可对气源稳压、过滤、气缸加润滑油。
⑦ 手轮机构：转动手轮机构，可实现手动开、关阀。
⑧ 电气定位器：根据电流信号（4～20mA）的大小对阀门的介质流量调节控制（可提供防爆型）
⑨ 气动定位器：根据气压信号（标准0.02-0.1MPa）的大小对阀门的介质流量调节控制
⑩ 电气转换器：将电流信号转换成气压信号，与气动定位器配套使用（可提供防爆型）

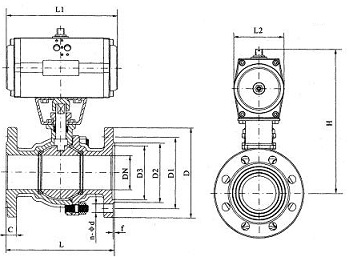

产品外形与结构尺寸：
公称通径DN(mm)
尺寸(mm)
L
D
D1
D2
b
f
Z-Φd
15
108
95
65
45
14
2
4-14
20
117
105
75
55
14
4-14
25
127
115
85
65
14
4-14
32
140
135
100
78
16
4-18
40
165
145
110
85
16
3
4-18
50
178
160
125
100
16
4-18
65
190
180
145
120
18
4-18
80
203
195
160
135
20
8-18
100
305
215
180
155
20
8-18
125
256
245
210
185
22
8-18
150
394
280
240
210
24
8-23
200
457
335
295
265
26
12-23
250
533
405
335
320
30
12-25
安装与维护：
a. 气动执行器可与阀门直接安装连接，也可以通过支架与接头进行安装连接。连接紧固件不得松动。
b. 保证执行器输出轴与阀门安装的同轴度，并转动灵活，无爬行现象。
c. 连接管道、接头、附件等应情节干净。
d. 电磁阀排气口始终向下，当向上或水平时，应连接弯管，使排气口向下。
e. 调试前应确认空气管道畅通，气压、电压、信号等符合要求。
f. 压缩空气应经过过滤、干燥、露点负15度以下要除湿。
g. 调试时电磁阀应该开到自动位置。
h. 气动操作时，应断开手动装置。手动操作时应断开气动装置。
i. 执行器上安装的各种附件，应分别按照使用说明书进行调试。
j. 正常工作情况下每月检查一次，每年检修一次。
常见故障及检测、排除的方法：
感谢您访问我们的网站【http://www.shhwv.com 昊沃阀门】故障现象
检查项目
解决方法
气动阀门不能动作
1.电磁阀是否正常，线圈是否烧坏，电磁阀芯是否被赃物卡死
更换电磁阀、更换线圈、清除赃物
2.对起订执行器进行单独供气试验，检查密封圈及气缸是否是损坏
更换已坏密封圈及气缸
3.阀内是否有杂质将阀芯卡死
清除杂质，更换已损件
4.手动机动的手柄是否处在手动位置
将手柄转到气动位置
动作迟缓、爬行
1.气源压力不够
增加气源压力（0.4-0.7MPa)
2.气动执行器输出扭矩过小
增大气动执行器的型号规格
重新装配调整
4.气源管路堵塞、流量过小
排除堵塞，更换过滤器滤芯
回讯器没有信号
1.电源线路短路或断路
检查电源线路
2.回信内凸轮位置不准确
调整凸轮至正确位置
3.微动开关损坏
更换微动开关
